带安装底座的夹紧式立式支撑座结构

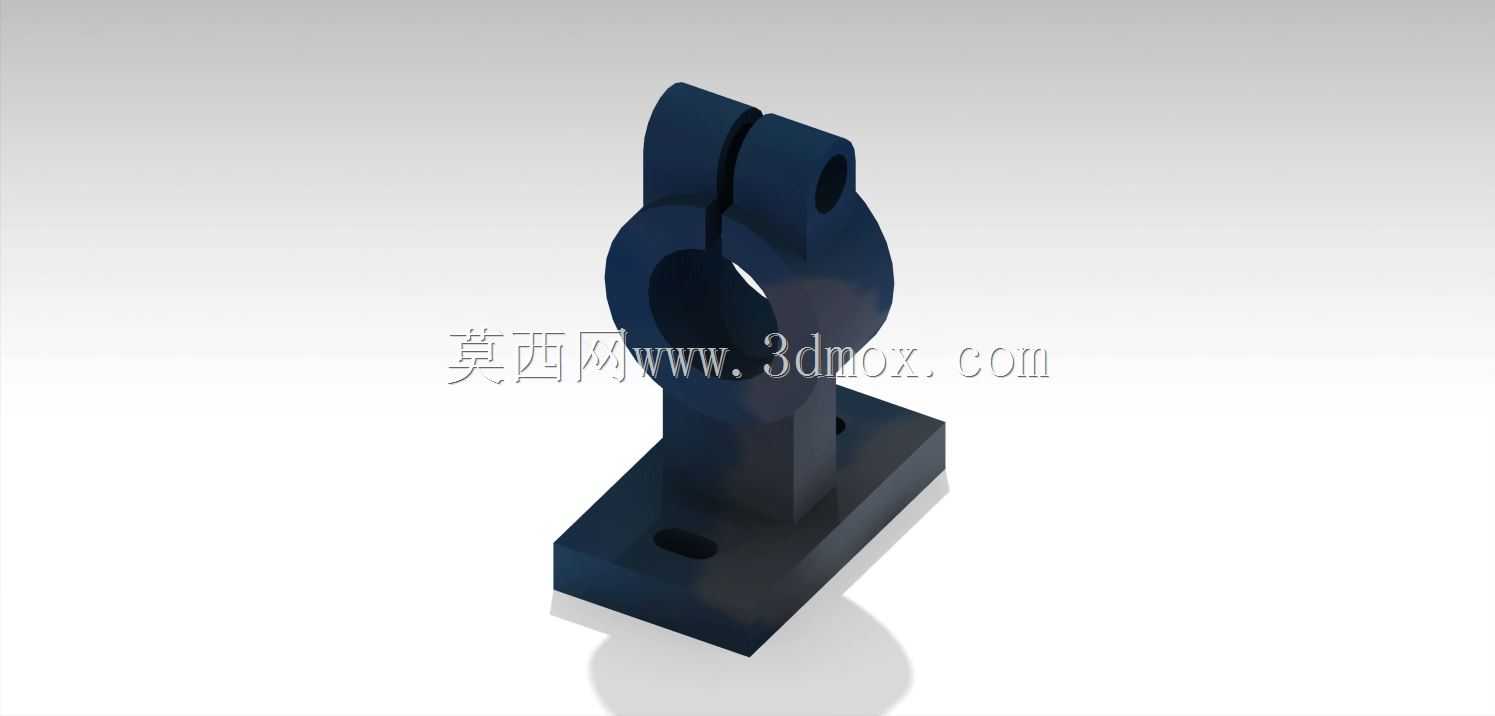

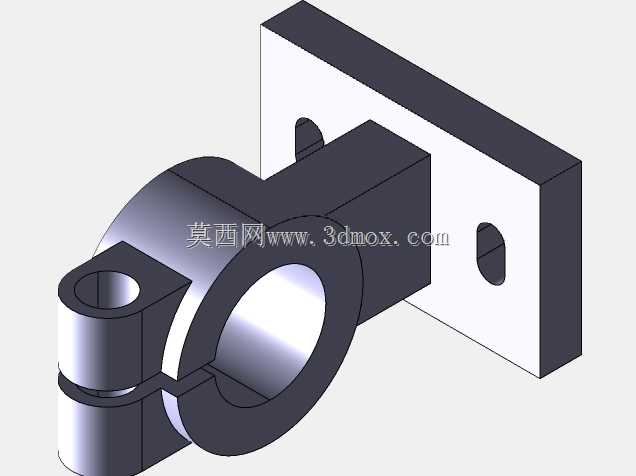

　　这类带安装底座的夹紧式立式支撑结构，在工业自动化生产线、检测设备工装、传感器安装支架场景中应用十分广泛，主要承担轴类杆件、检测探头、导向光轴的固定支撑与位置调节功能。从结构设计来看，底部采用方形安装法兰，法兰上预留两个沉头安装孔，可通过内六角螺栓直接固定在设备安装基板、型材框架或者工作台面上，安装孔的孔距经过适配常规工业安装间距设计，能兼容多数通用安装场景，沉孔结构可保证螺栓安装后头部不突出安装面，避免与周边运动部件产生干涉。上部的环形夹紧部位采用开口剖分设计，侧面预留锁紧缝隙，当被支撑的杆件穿入环形内孔后，通过拧紧缝隙处的锁紧螺栓，即可依靠夹紧力抱紧杆件，这种设计既可以实现杆件沿轴向的位置无级调整，

　　也能根据安装需求调整杆件的周向角度，适配不同的安装朝向要求。支撑立臂采用变截面过渡结构，连接底部法兰与上部夹紧环的位置做了圆弧过渡处理，避免直角连接处的应力集中，在保证整体支撑刚性的前提下，尽可能减少不必要的材料冗余，降低零件整体重量。设计过程中，首先要明确被支撑件的直径公差，夹紧内孔的尺寸公差需要控制在合理范围，既要保证杆件能顺利穿入，也要保证锁紧后有足够的抱紧力，不会在设备运行振动过程中出现滑移、偏转的问题。安装边界方面，底部法兰的厚度需要满足螺栓锁紧时的强度要求，避免锁紧时法兰出现变形，上部夹紧环的高度需要匹配被支撑件的受力情况，若支撑端有外加载荷，需要适当增加夹紧环的轴向高度，增大抱紧接触面积，提升连接稳定性。

　　这类支撑件在实际使用中，常搭配光电传感器、接近开关的安装杆使用，也可用于小型导向轴的端部支撑，在轻工机械、电子检测设备、包装生产线的辅助工位上十分常见，结构简单可靠，安装调整便捷，不需要复杂的加工工艺即可实现批量生产，同时剖分式夹紧结构相比传统的顶丝固定方式，对杆件表面的损伤更小，固定可靠性更高，能适应设备长期运行中的振动工况，减少日常维护中重新紧固调整的频次。
