铰接式传动连接关节结构设计

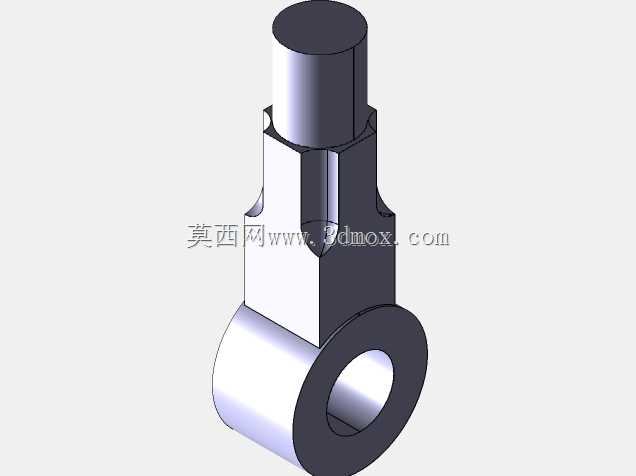

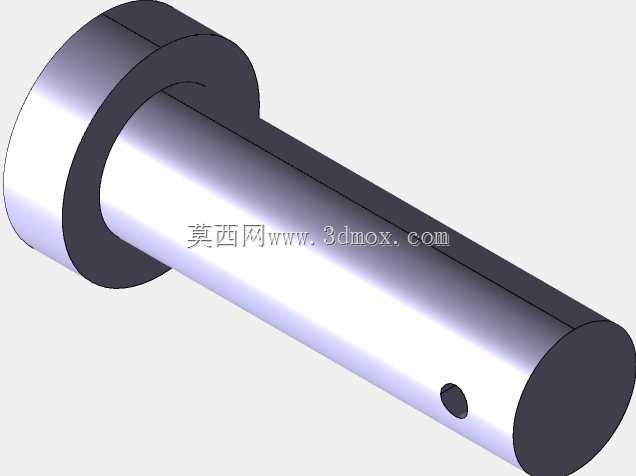

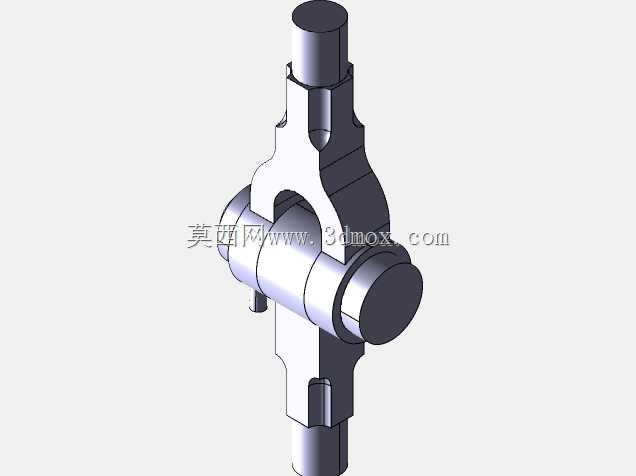

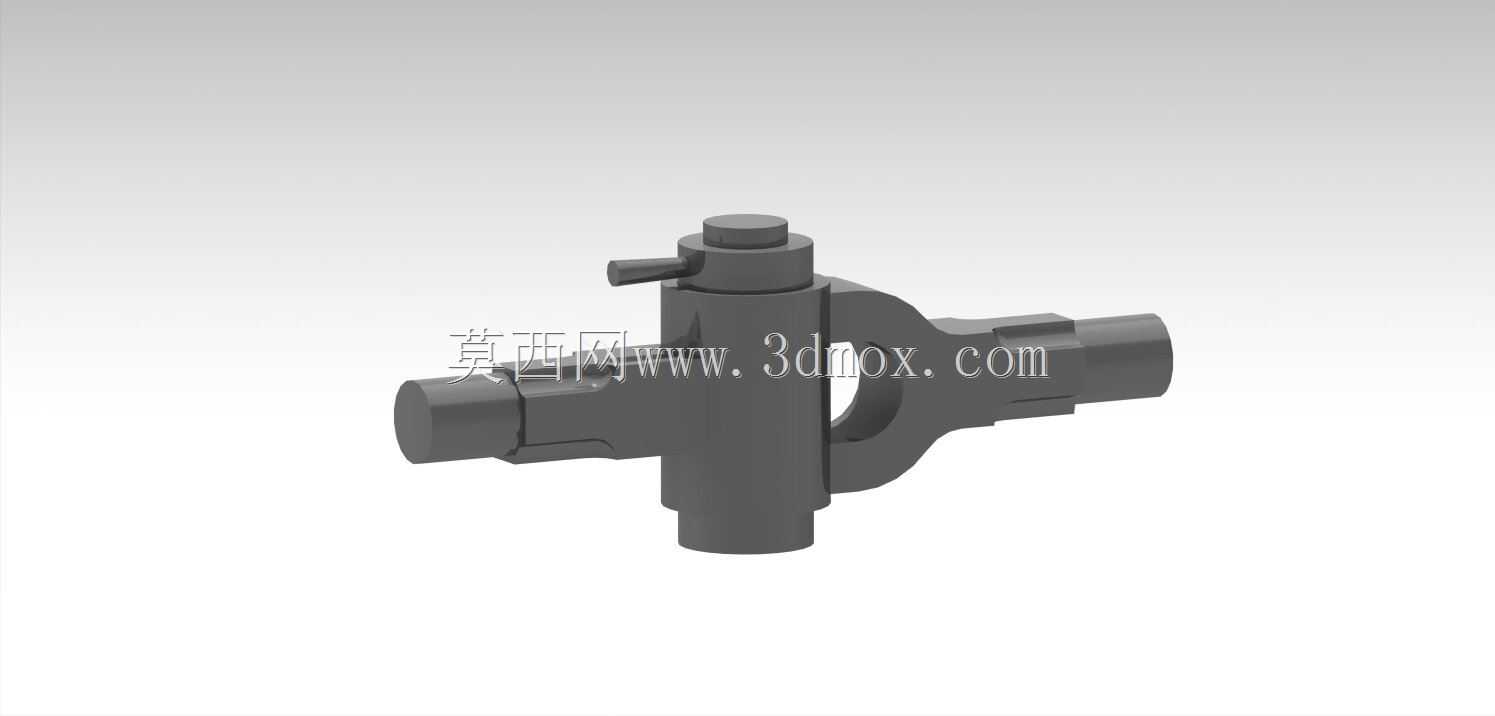

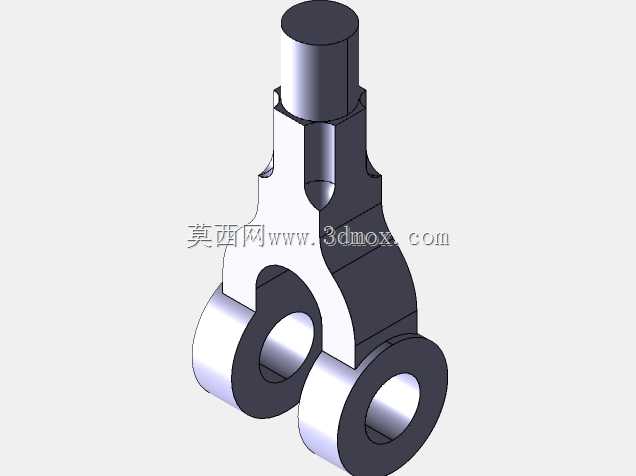

　　这类铰接关节在工业传动链路里承担着核心的变向传力作用，常见于需要在非同轴工况下传递扭矩、补偿装配误差的传动场景，比如轻工机械的连杆传动组、输送设备的摆动连接端、小型作业机具的动力输出衔接部位，都能见到这类结构的实际应用。不同于刚性联轴器的硬连接特性，该关节允许连接端存在小角度的轴向偏摆，能抵消安装过程中两轴端的同轴度偏差，避免传动过程中因别劲产生的额外应力损耗，延长整套传动链路的易损件使用寿命。从结构设计逻辑来看，整体采用对称式布局，中间的铰接基座预留了销轴安装孔位，两侧的轴伸端做了等径设计，可直接适配标准规格的传动衬套或者联轴器对接端，顶部的锁紧销结构用于固定铰接销轴的轴向位置，防止设备运行过程中销轴受振动窜动脱出，

　　同时也方便后期维护时快速拆解更换磨损衬套。在尺寸边界的考量上，两侧轴伸的长度做了冗余设计，既可以满足不同安装距的对接需求，也预留了卡簧、锁紧螺母等紧固件的安装空间，中间铰接部位的外径做了收窄处理，避免关节摆动时和周边的机架护板、管线产生运动干涉，铰接副的配合间隙控制在合理范围，既不会因为间隙过大导致传动回程差超标，也不会因为间隙过小出现卡滞、转动不畅的问题。实际建模过程中，先确定铰接点的回转中心作为基准，依次向外推导两侧轴伸的同轴度公差、销轴孔的垂直度公差，所有受力部位的圆角过渡都做了应力释放处理，避免应力集中导致的部件断裂，轴伸端的键槽尺寸匹配标准平键规格，不需要额外定制非标连接件，安装时可以直接选用市面通用的标准紧固件完成装配，

　　降低后期的备件采购成本。这类关节在实际选型时，需要结合传动链路的额定扭矩、最大偏摆角度、运行转速来匹配对应的尺寸规格，建模时预留的安装基准面也方便后续做有限元受力分析，验证不同载荷下的结构形变是否在允许范围内，确保设备长期运行的结构可靠性。
