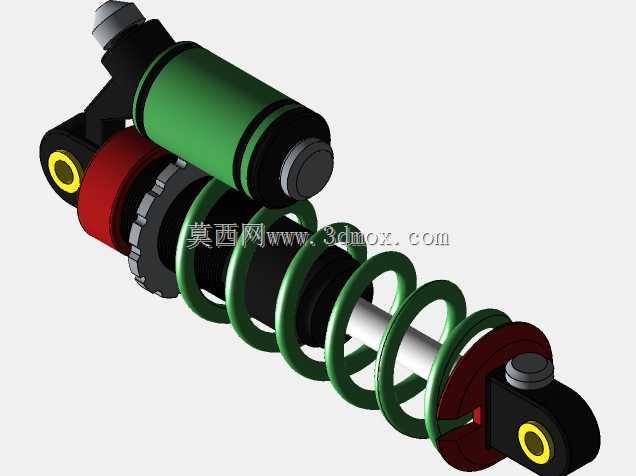

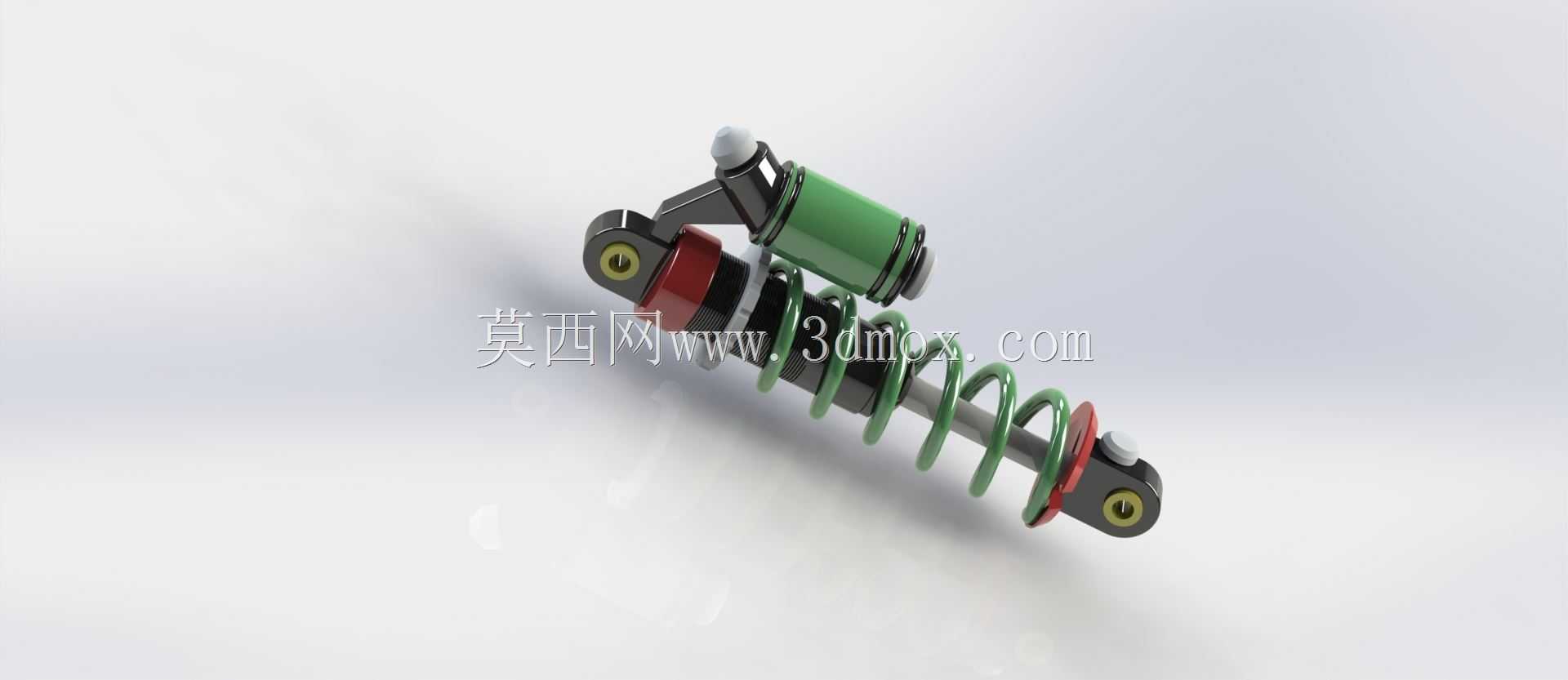

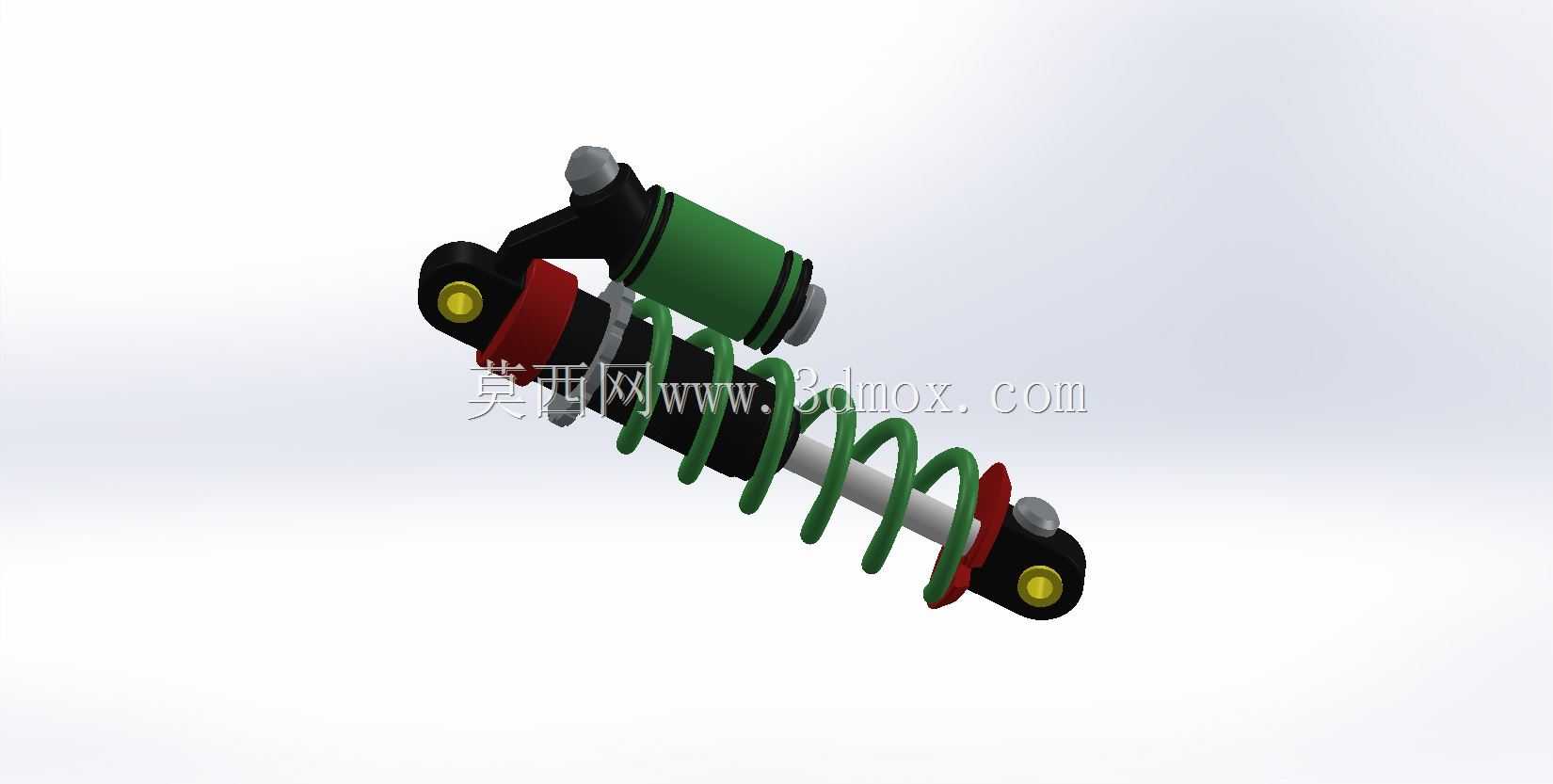

带外置储液罐的越野车辆减震阻尼结构

　　这套阻尼缓冲结构主要面向非铺装路面行驶的越野载具、山地作业特种车辆以及高速运动摩托的悬挂系统设计，核心作用是吸收路面起伏传递到车架的冲击动能，避免轮端跳动直接传导至驾乘舱，同时在连续颠簸工况下维持轮胎与地面的有效接触面积，保障行驶抓地力与操控稳定性。外置的储液腔结构是这套设计的核心特点，相比常规内嵌式阻尼结构，外置储液罐可以容纳更多阻尼介质，在长距离连续颠簸、阻尼组件高频往复运动时，能有效延缓阻尼油液升温带来的阻尼衰减问题，避免长时间高强度使用后出现减震疲软、滤震效果下降的情况。结构设计上，主阻尼缸采用同轴嵌套布局，外层螺旋弹簧承担主要的承载与回弹复位作用，弹簧两端的安装座做了圆弧过渡与加强筋处理，避免应力集中导致的座体开裂，

　　上下吊耳式安装接口内嵌耐磨衬套，既可以适配安装位的小角度偏转，也能缓冲径向的冲击载荷，降低连接螺栓的剪切应力。设计过程中需要重点匹配弹簧刚度与阻尼阀的开合阈值，弹簧线径、有效圈数的选择要匹配预设的承载载荷范围，避免出现弹簧压并行程不足导致的硬冲击，或是刚度过低导致的悬挂过度下沉；阻尼阀的低速、高速阻尼特性要分开调校，低速段阻尼负责控制车身的侧倾与俯仰动作，高速段阻尼负责过滤大冲击下的回弹速度，避免出现多余的余震。安装边界方面，这套结构的上下安装孔中心距在完全伸展状态下有明确的尺寸限定，压缩极限行程下的整体长度、储液罐相对于主缸体的安装角度与外伸尺寸都做了干涉校核，装车时不需要额外改动周边的车架、轮拱结构，

　　储液罐的固定位预留了标准卡箍安装槽，可以直接固定在车架预设的安装点上，避免行驶过程中储液罐晃动磕碰周边部件。阻尼缸的外露活塞杆表面做了硬化处理，搭配多层防尘油封结构，可以阻挡泥沙、灰尘进入缸体内部划伤密封件与缸壁，延长组件的维护周期，外置储液罐与主缸体之间的连接油管采用高压耐油材质，接头处做了密封防漏处理，能够承受阻尼油液高频流动带来的压力波动，不会在长期使用后出现渗漏问题。
