机加工装夹用手动台钳结构设计

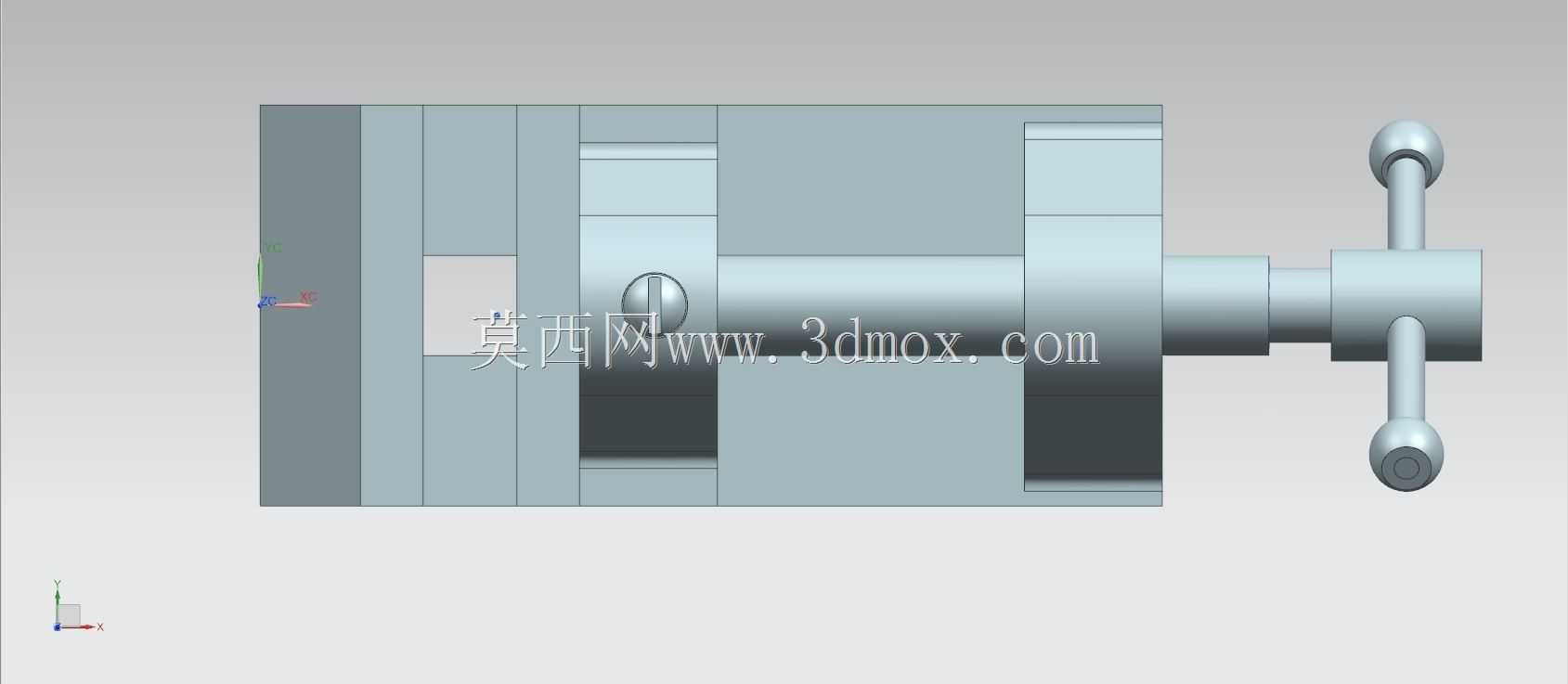

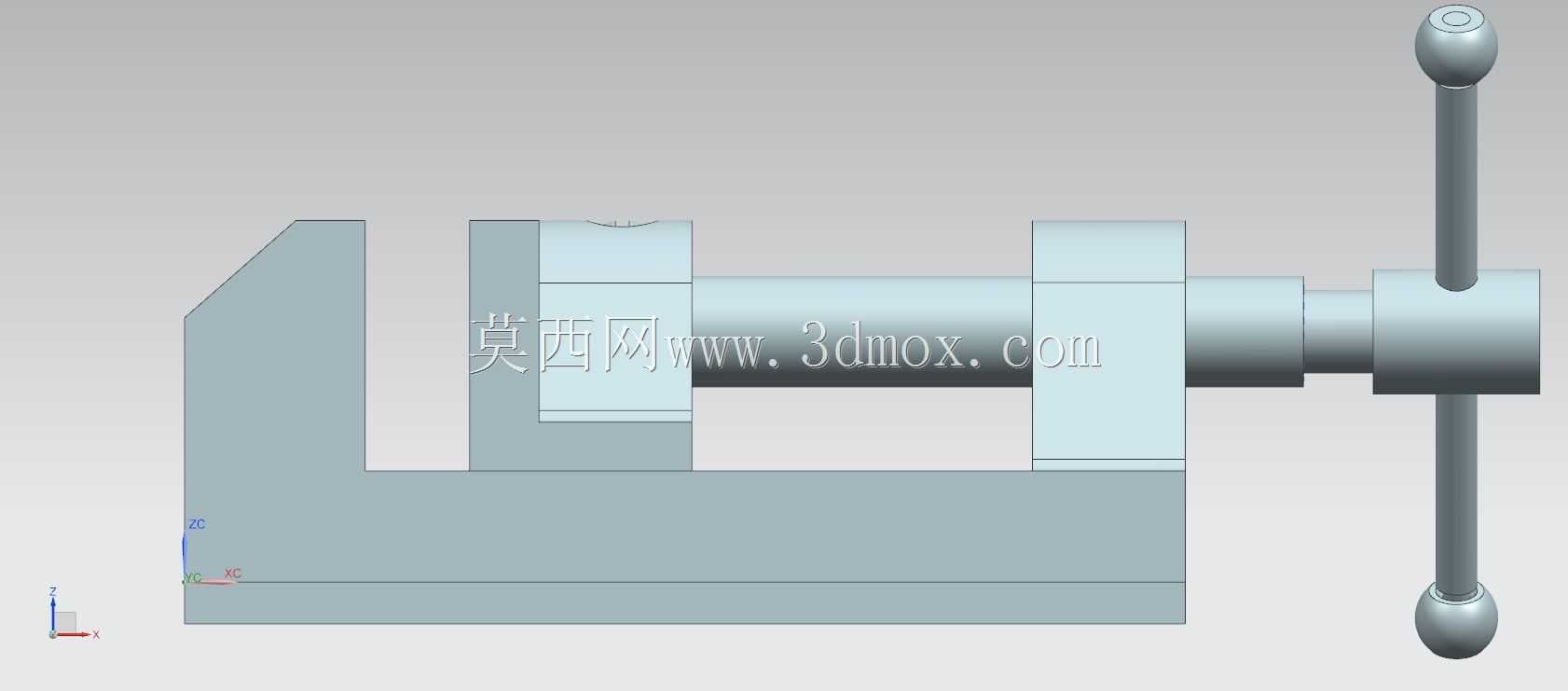

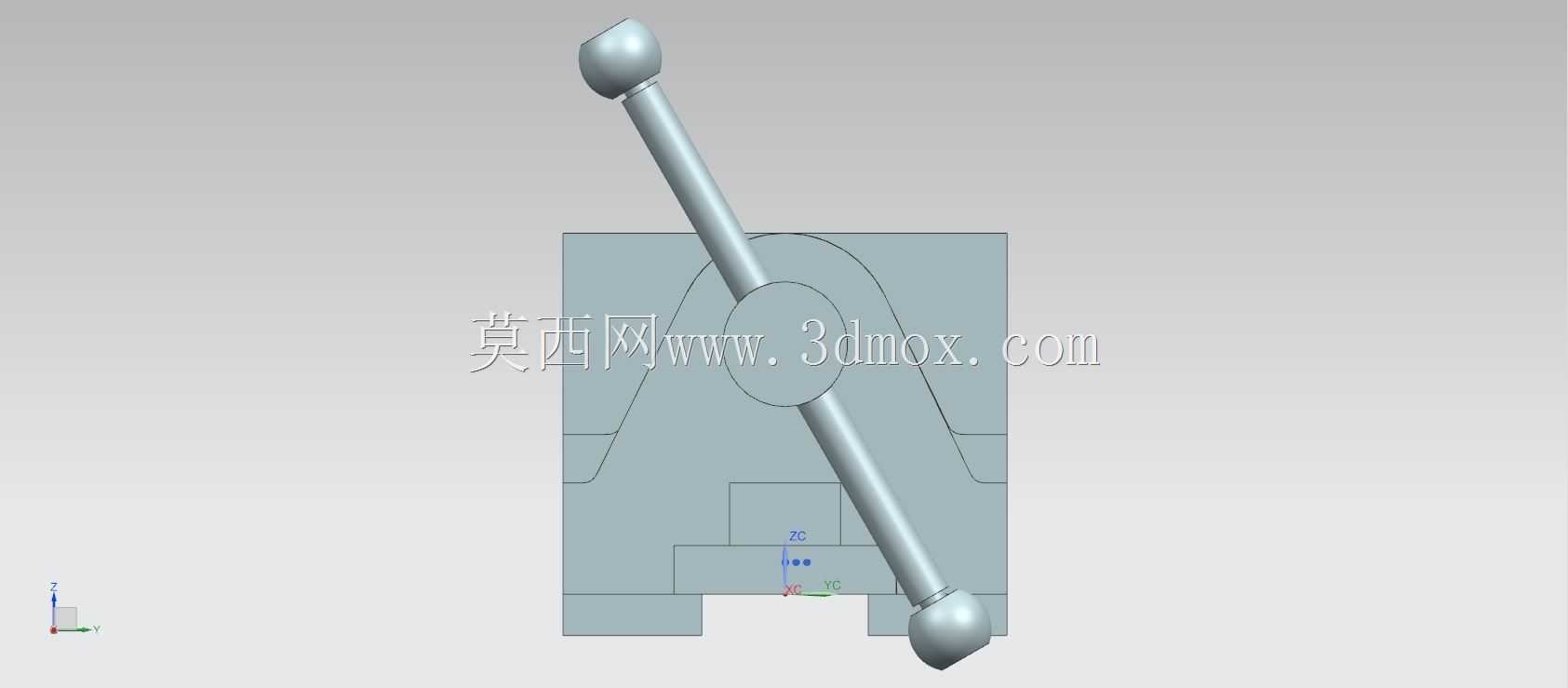

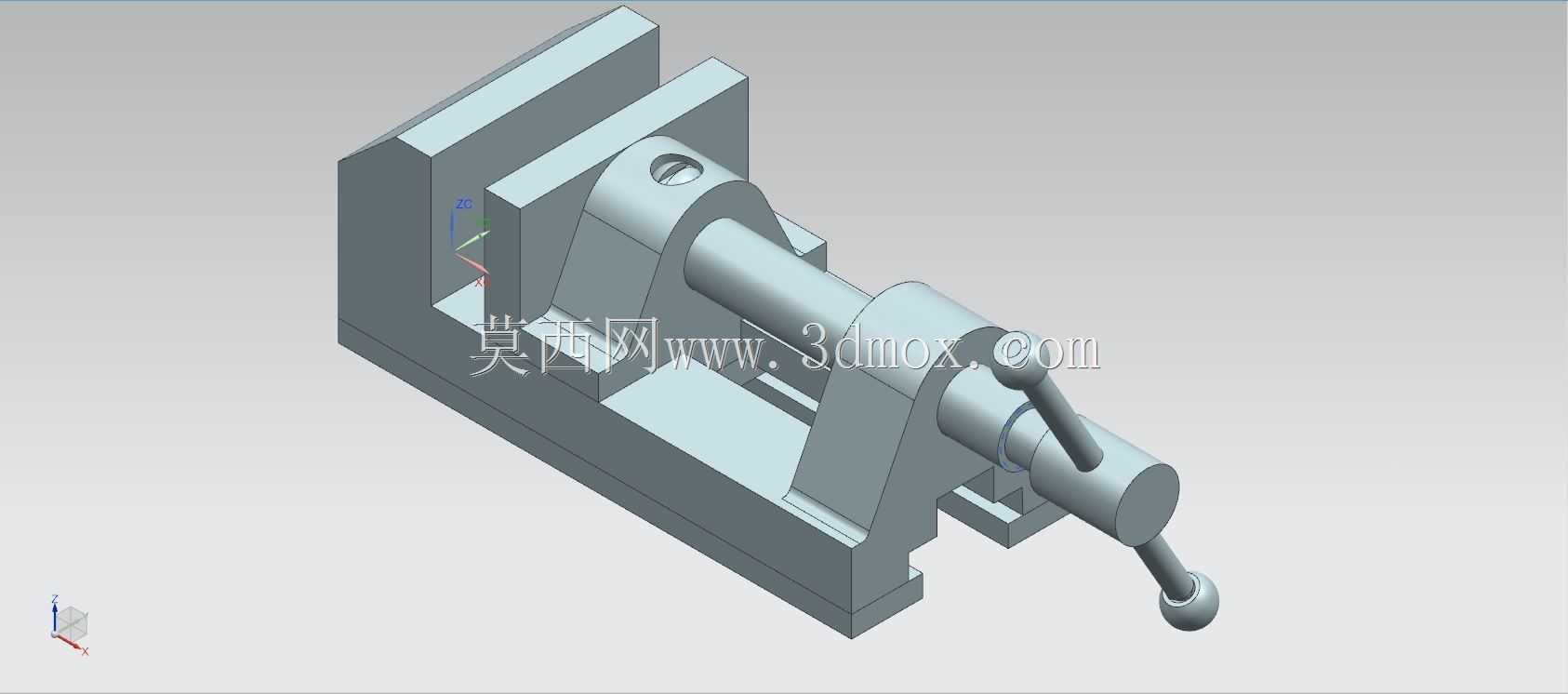

　　在常规机加工、钳工装配、小型零件修配场景中，手动台钳是工位上最基础也最高频使用的夹持工装，承担着固定待加工工件、保证加工过程中工件无位移、无振动的核心作用，其结构可靠性直接影响加工精度与操作安全性。这款手动台钳采用经典的丝杠传动夹紧结构，整体结构分为固定钳身、活动钳身、传动丝杠、操作手柄、钳口垫板几个核心部分，固定钳身底部预留了标准的工作台安装孔位，可适配多数钳工台、铣床工作台的T型槽安装尺寸，安装边界可覆盖常规小型工位的装夹需求，不会占用过多操作空间。设计过程中优先考虑了操作的力臂匹配，操作手柄采用两端带球头的长杆结构，球头设计可避免操作时手部打滑，长杆力臂可让操作人员在施加较小握持力的情况下，在钳口处获得足够的夹紧力，

　　满足普通钢材、有色金属零件的装夹需求，不会出现加工过程中工件松动窜动的问题。钳身主体采用对称式的箱型结构设计，这种结构可在控制整体重量的前提下，提升钳身的抗扭、抗弯刚度，即使在承受较大夹紧力或者铣削侧向力时，钳身也不会出现明显形变，保证钳口的平行度精度。活动钳身与固定钳身的配合面采用了导向滑轨结构，滑轨间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，又能控制配合间隙在合理范围内，避免夹紧时活动钳身上翘，影响装夹精度。钳口位置预留了可更换的垫板安装槽，使用过程中如果钳口磨损或者出现压痕，可快速更换垫板，不需要整体更换钳身，降低后期维护成本。传动丝杠采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的传动效率更高，承载能力更强，

　　且具备一定的自锁性能，夹紧后不会因为加工振动出现丝杠反转松夹的问题，不需要额外加装锁止机构即可保证装夹可靠性。从安装适配性来看，这款台钳的整体外形尺寸适配中小型加工工位，既可以固定在固定式钳工台上用于手工锉削、装配、划线作业，也可以安装在小型铣床、钻床的工作台上，承担轻型铣削、钻孔工序的工件装夹工作，适用场景覆盖了普通机加工车间、维修工位、教学实训场地的多数装夹需求。设计时还考虑了操作的便捷性，手柄的安装位置与高度符合人体工学，操作人员站在工位前操作时，不需要过度弯腰或者抬臂即可完成夹紧、松卸操作，长时间重复操作也不易产生疲劳。钳身的边角位置都做了倒钝处理，没有尖锐的棱角，避免操作过程中磕碰划伤，符合车间作业的安全设计要求。
