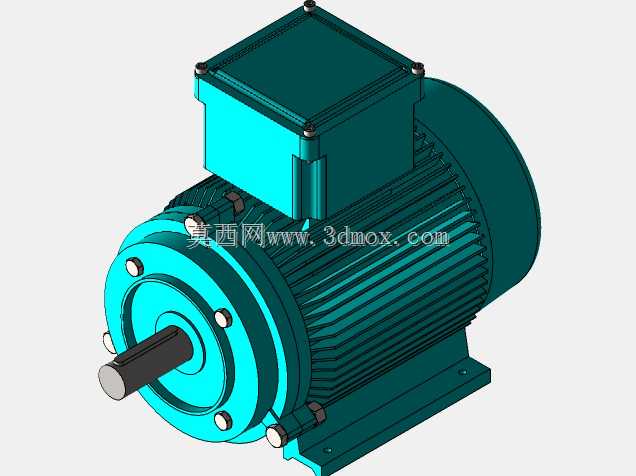

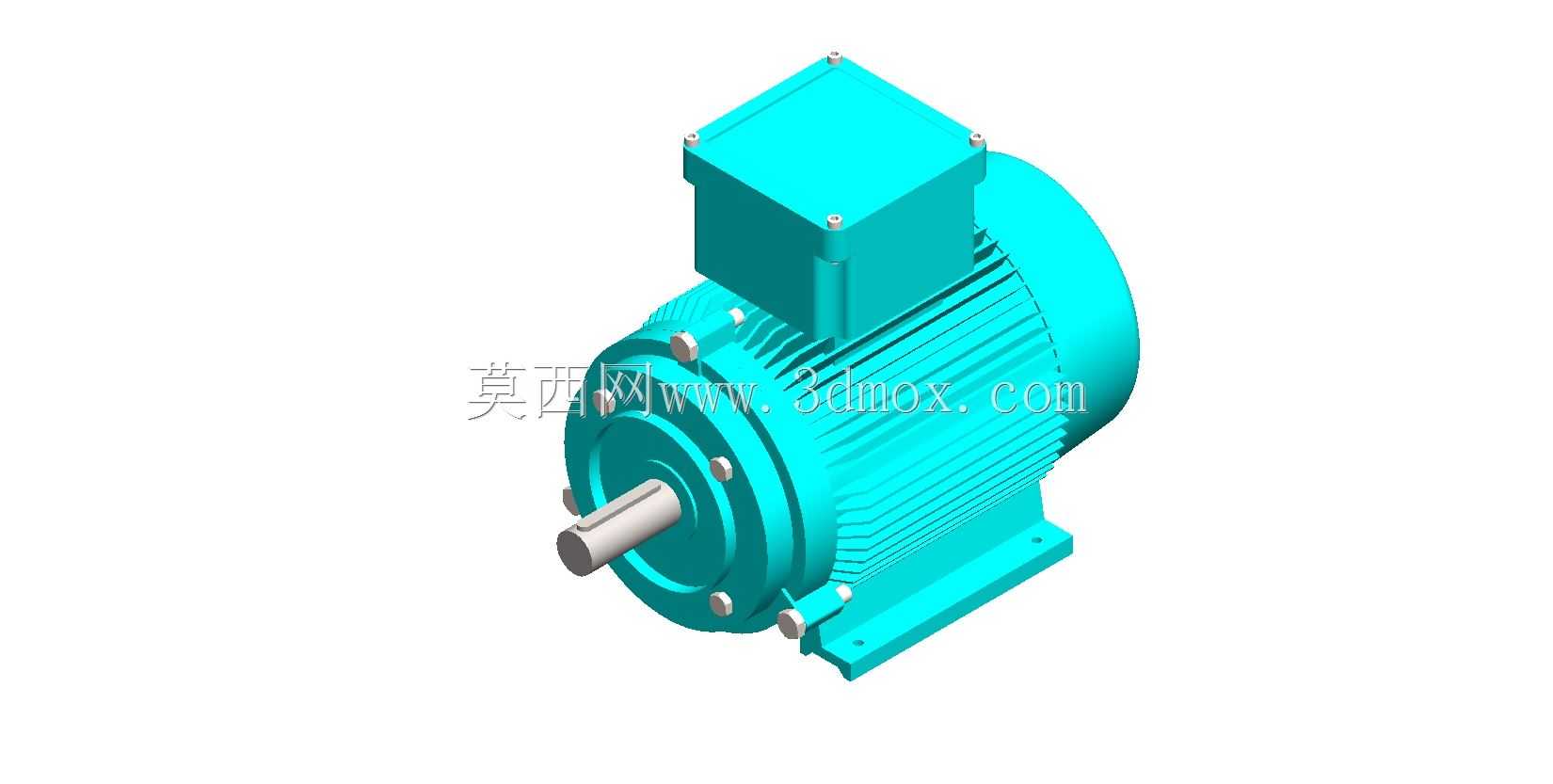

三相异步交流电动机三维结构设计

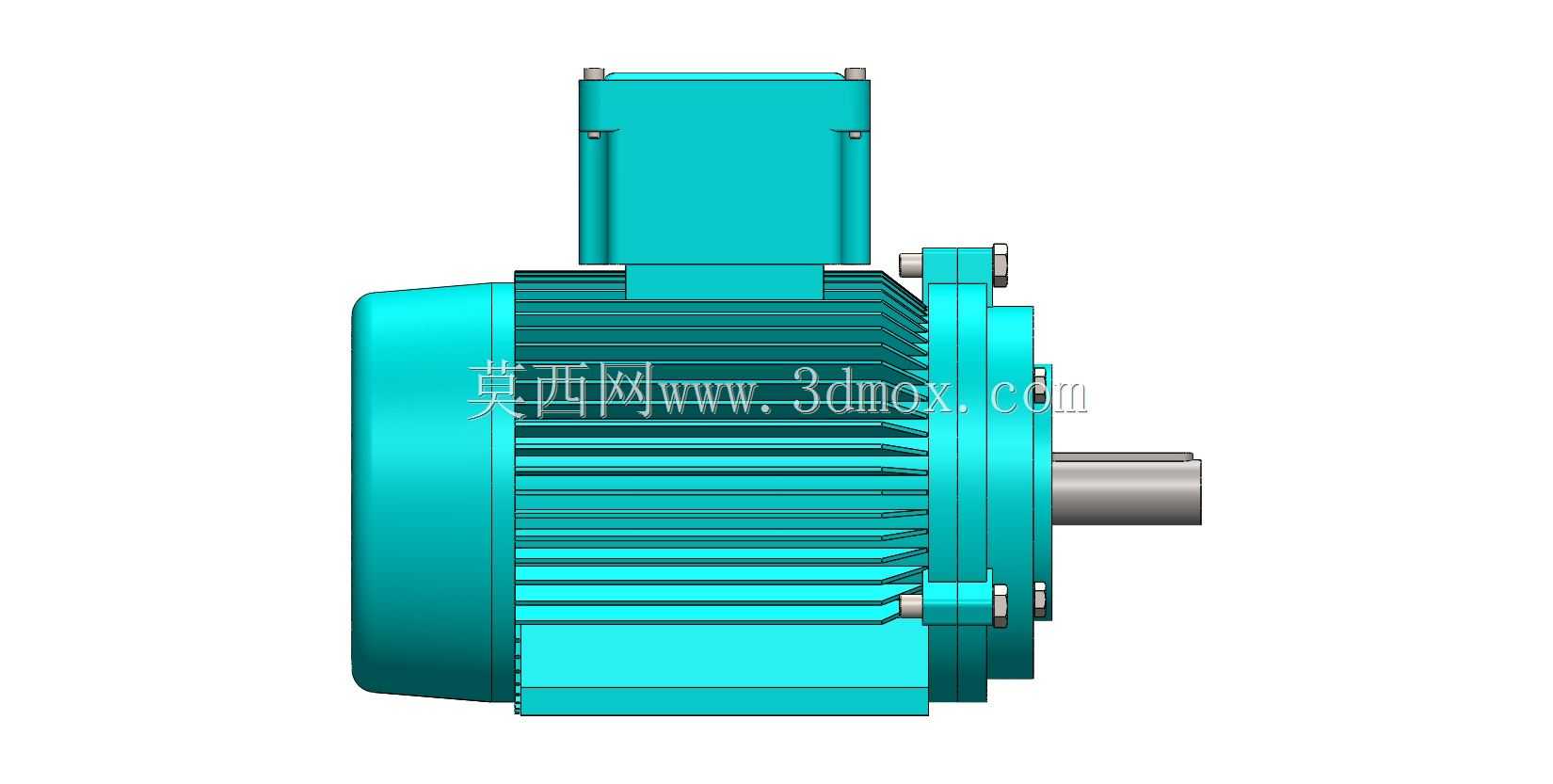

　　这款交流电机的三维结构完整还原了量产工业电机的全部实体特征，建模过程中优先考虑了设备集成时的安装适配性，所有配合面的尺寸公差预留、安装孔位的中心距都严格遵循通用工业电机的安装规范，可直接用于自动化产线、输送设备、泵组配套等场景的整机装配干涉校验。从实际应用场景来看，这类鼠笼式三相异步电机是工业现场覆盖面最广的动力输出部件，小到输送线的辊筒驱动、风机叶轮传动，大到机床主轴进给、小型破碎机的动力输入，都能见到同结构电机的应用，建模时特意还原了壳体外表面的散热筋结构，这部分结构并非装饰特征，实际运行中电机定子产生的热量会通过定子铁芯传导到铸铁壳体，散热筋通过增加与空气的接触面积，配合尾部风叶的强制对流，

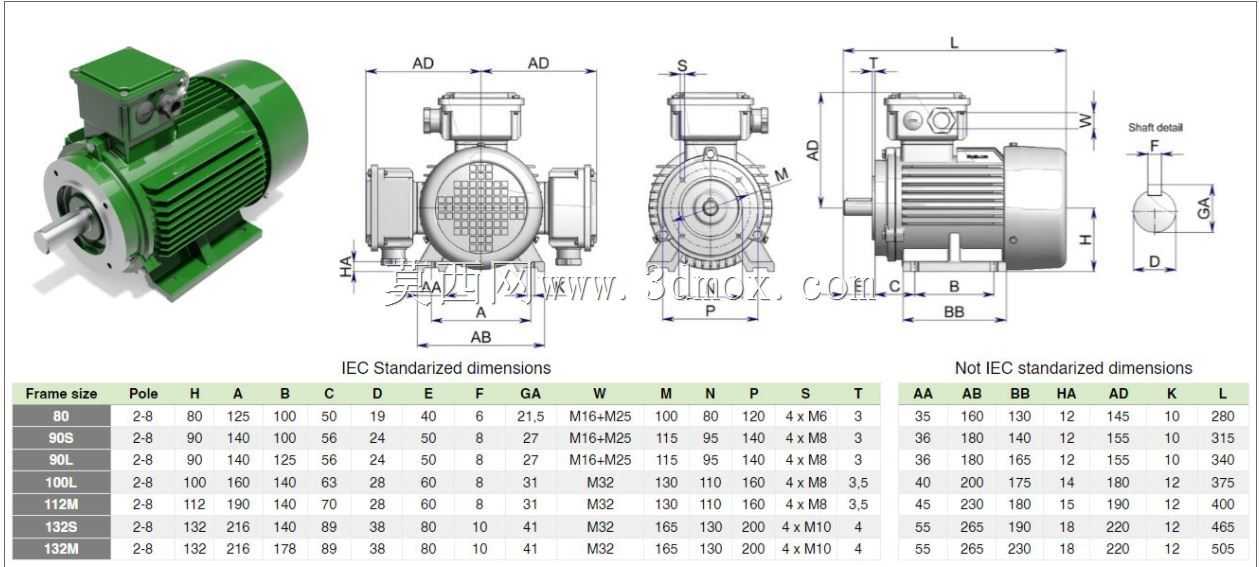

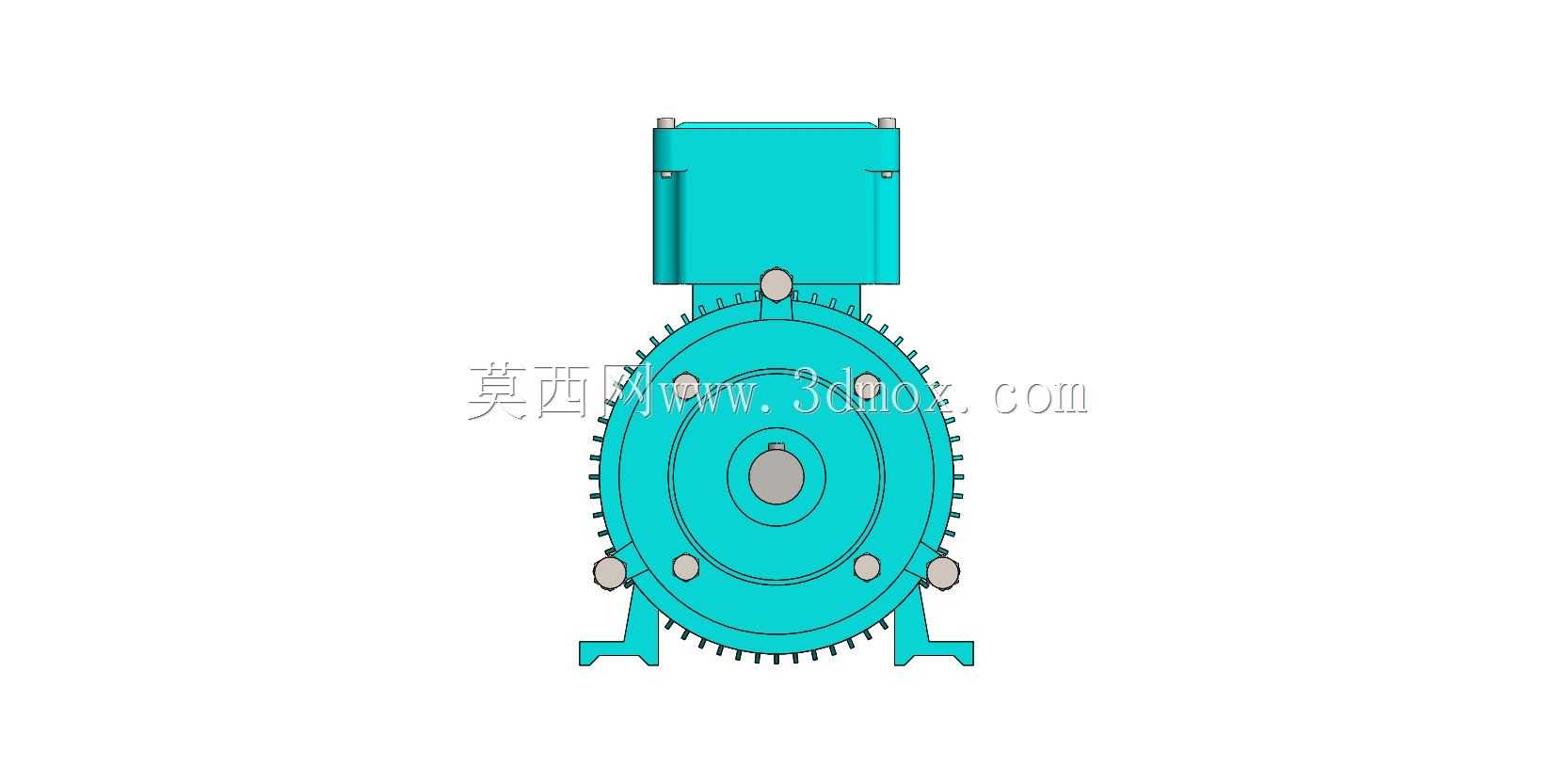

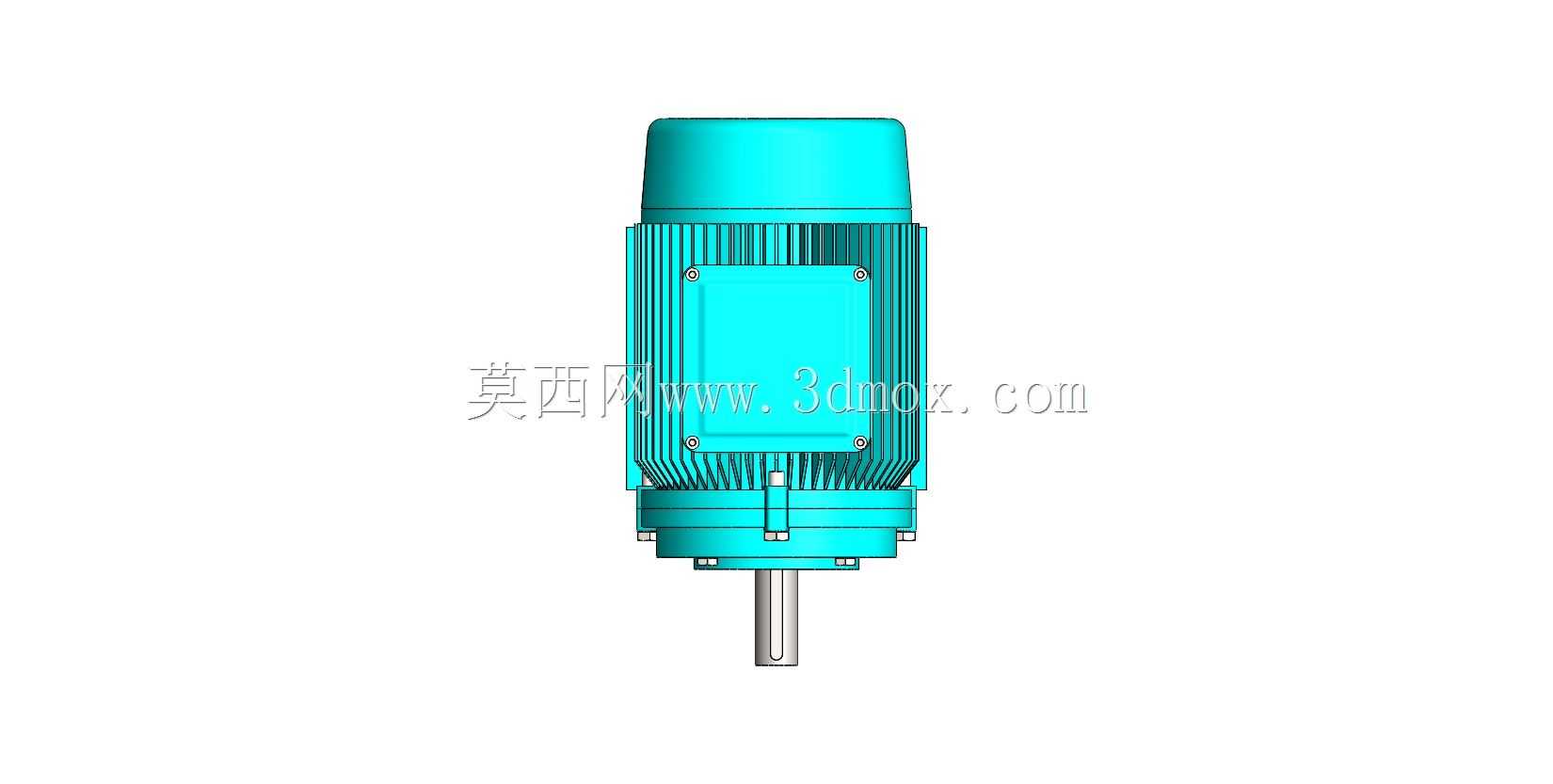

　　能把绕组温升控制在绝缘等级允许的范围内，避免长时间满负荷运行出现绝缘老化击穿的问题。模型的接线盒部分做了独立的腔体结构还原，实际装配时接线端子会固定在盒内的绝缘安装板上，线缆通过盒体下方的防水格兰头接入，盒盖与盒体的结合面预留了密封胶圈的安装槽，可满足常规工业车间的防尘防泼溅要求，适配多数无强腐蚀环境的工业场景。输出轴端的结构设计考虑了不同负载的连接需求，轴伸端的键槽尺寸、轴径公差都匹配标准联轴器、皮带轮的安装尺寸，端盖上的固定螺栓孔位采用圆周均布设计，可适配B3卧式安装、B5法兰安装等多种安装形式的切换，底座的安装长孔预留了安装位置调整余量，现场安装时可小幅调整电机轴向位置，方便皮带张紧度或者联轴器对中精度的调节。

　　建模过程中对内部定子、转子的装配间隙做了符合工程实际的预留，端盖与轴承位的配合尺寸、轴承室的公差带选取都参考了中小型电机的设计规范，虽然是外观与结构装配模型，但所有外部接口尺寸都可直接用于设备布局时的空间校核，设计人员在做整机方案时，可直接调用该模型完成动力单元的布局，不用反复核对安装边界尺寸，能大幅缩短方案阶段的建模耗时。需要注意的是，这类电机的重心偏向壳体中部偏接线盒一侧，做安装支架设计时要把重心偏移量考虑进去，避免支架长期受力出现变形，导致电机轴与负载轴不同心，出现运行振动过大、轴承过早磨损的问题，模型中底座的安装面到输出轴中心的高度尺寸，也完全符合通用Y系列电机的中心高参数，可直接替换同机座号的不同品牌电机，不用修改安装支架的结构尺寸。
