红框黑叶台式PC散热轴流风扇结构

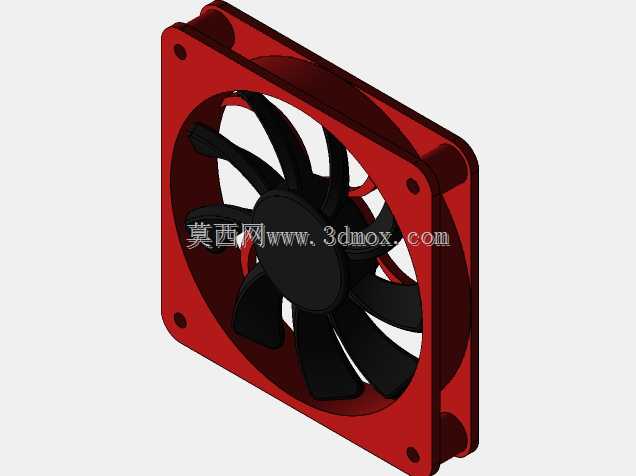

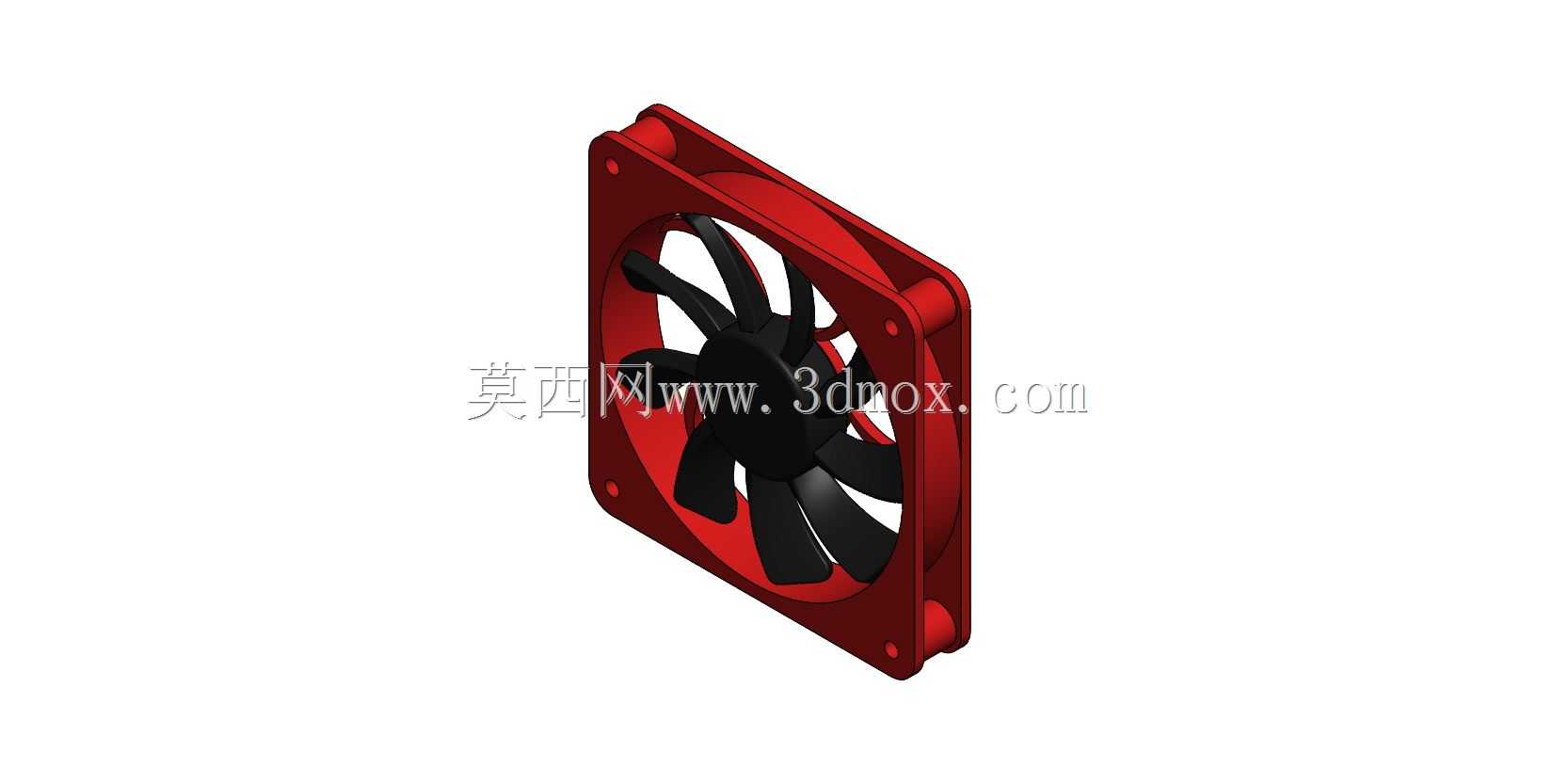

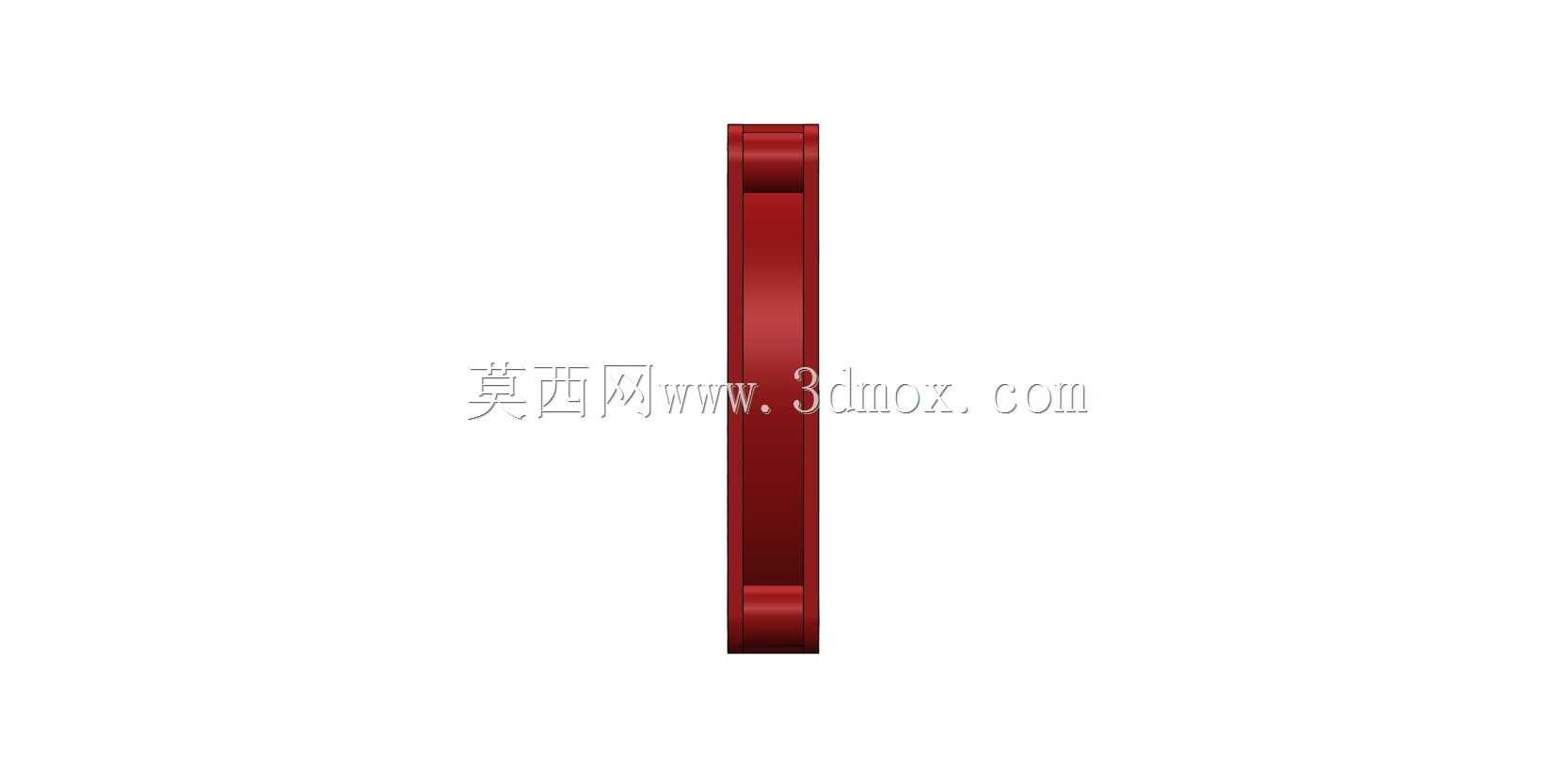

　　日常做消费电子散热结构选型时，这类方形轴流风扇是接触频次最高的部件之一，从台式机机箱风道搭建、CPU风冷散热器配套，到工业工控机、小型通讯机柜、嵌入式电子设备的主动散热场景，都能看到同结构产品的应用，核心作用是通过定向气流带走发热元件表面堆积的热量，避免电子元器件因工作温度超出阈值出现性能降频、寿命折损甚至热击穿损坏。这款风扇采用行业通用的方形外框设计，外框四角预留标准安装孔位，安装边界完全匹配常规120mm台式机风扇的安装规范，孔位间距、安装孔倒角尺寸都做了适配，不管是用自攻螺丝固定在机箱钣金支架上，还是搭配减震胶钉固定在塑料机箱位，都能保证安装贴合度，不会出现孔位错位、安装后框体翘曲的问题，外框侧边做了均匀的壁厚设计，

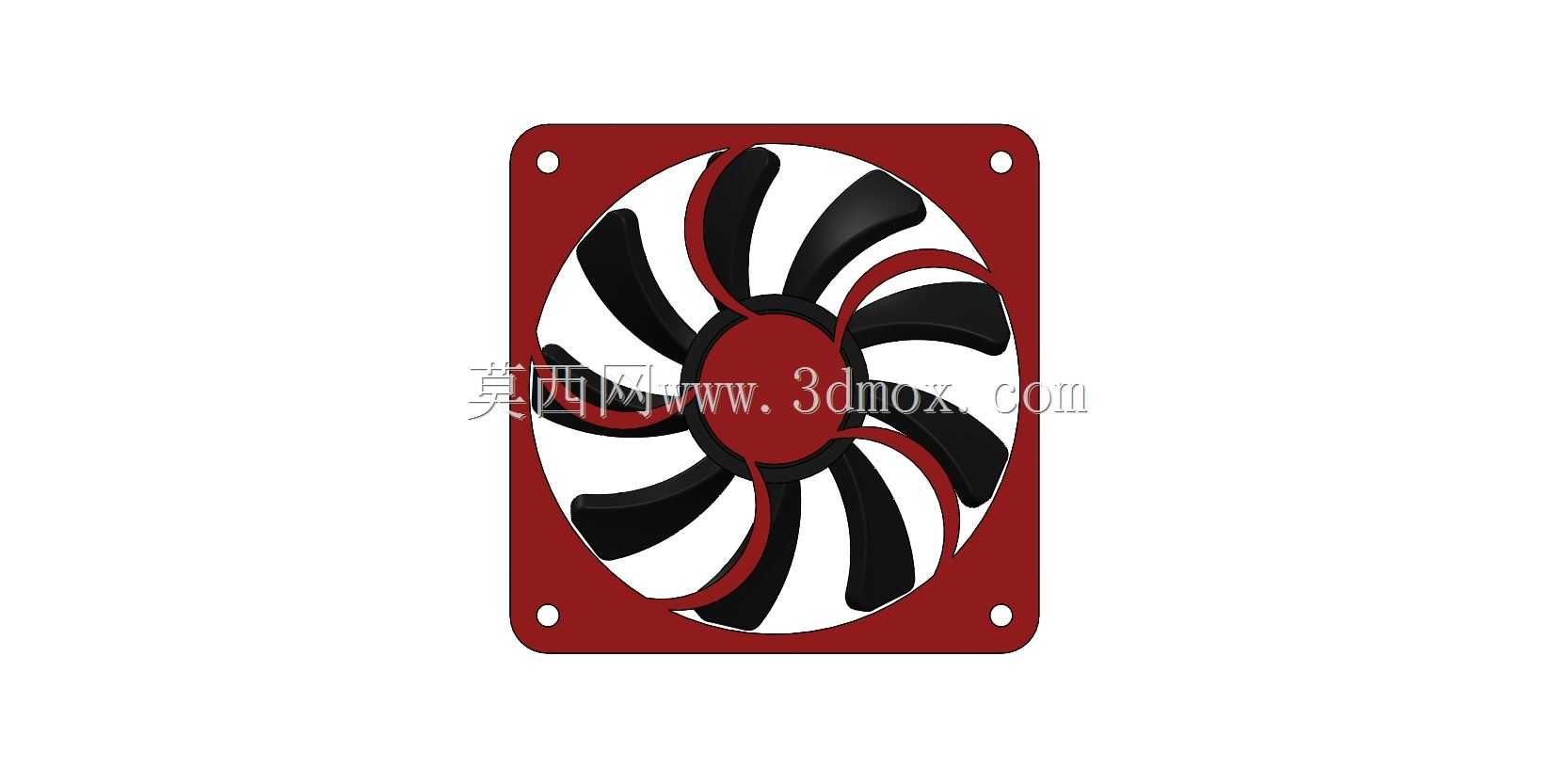

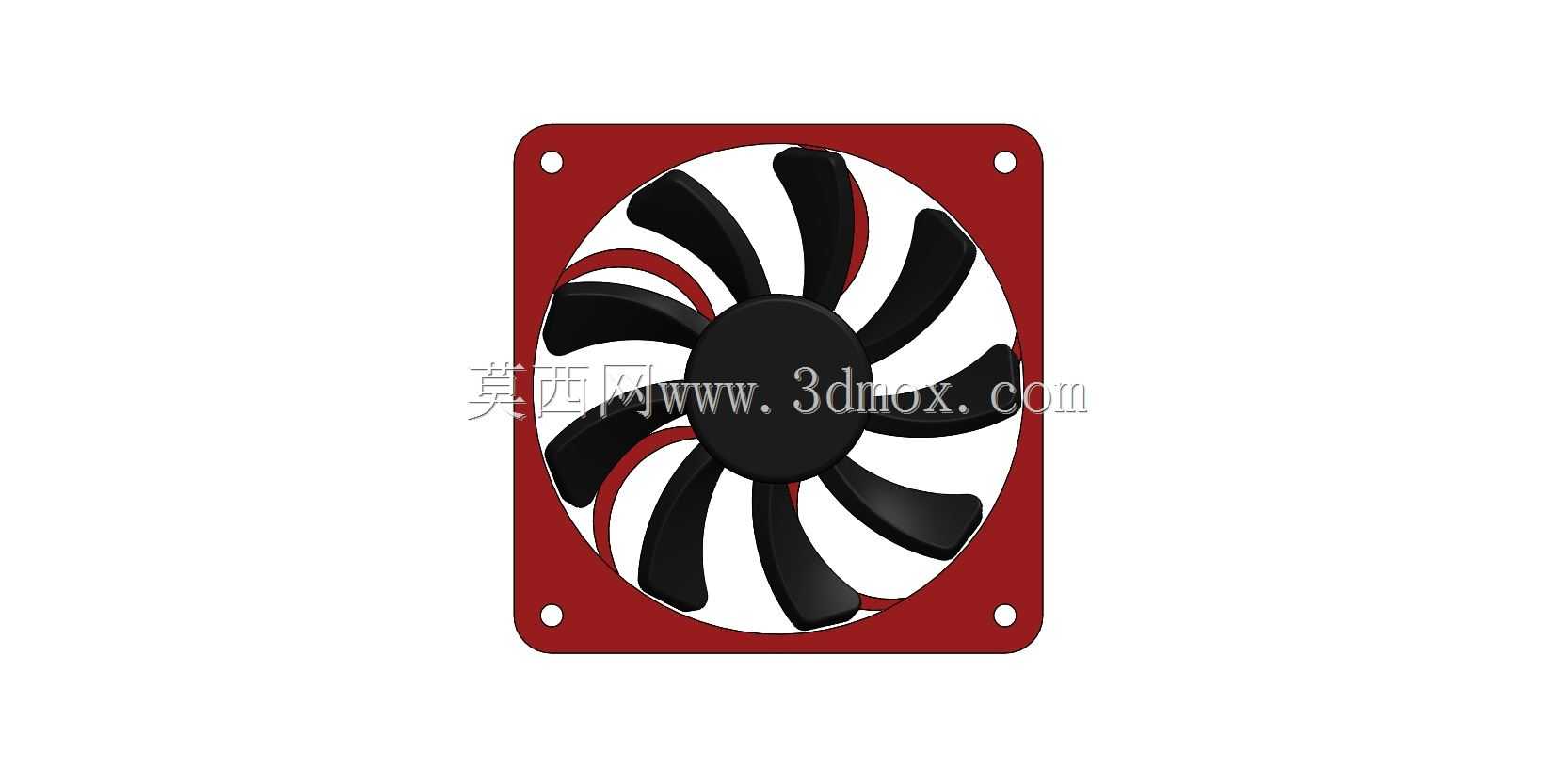

　　既保证结构强度不会因安装锁紧力出现形变，又不会过度占用机箱内部的走线空间。扇叶部分采用七叶大倾角曲面设计，和常见的五叶、九叶结构不同，这个叶型是在低转速静音和高风量输出之间做的平衡，叶根到叶梢的弧度经过气流优化，转动时能减少叶尖涡流的产生，降低气流切割带来的高频风噪，同时保证单位时间内的通风量满足中低功耗发热平台的散热需求，扇叶中心的轮毂部分做了内凹设计，既可以容纳内部的转子结构，也能减少轮毂正面的迎风阻力，让气流更顺畅地从进风侧导向出风侧。设计这类风扇结构时，首先要考虑的是外框的平面度，要是框体注塑后出现翘曲变形，安装后会和安装面留有缝隙，产生漏风问题，直接影响散热效率，所以建模时外框的加强筋布局要合理，

　　在不增加过多壁厚的前提下提升框体刚性，避免注塑冷却过程中出现收缩变形。其次是扇叶和外框内壁的间隙控制，间隙过大会导致叶尖回流，降低风压，间隙过小则容易因为扇叶转动时的跳动出现擦框问题，产生异响甚至卡滞，这个模型里的间隙控制在合理范围，兼顾了气动效率和装配容错率。另外扇叶的动平衡结构也在建模时做了预留，轮毂边缘的平整区域可以在量产时做动平衡切边或者加平衡泥，保证风扇高速转动时不会出现明显振动，避免振动传递到机箱产生共振噪音。从实际使用场景来看，这类风扇既可以作为机箱的进出风风扇搭建整机风道，也可以搭配散热鳍片组成风冷散热器，直接贴合在CPU、GPU这类核心发热元件的散热模组上，还能用于小型投影仪、NAS存储设备、桌面功放这类对噪音和散热都有要求的电子设备中，安装方式灵活，适配性强，建模时还原的卡扣、安装孔、线位预留结构，都能直接用于后续的结构装配验证，不用再二次调整安装边界尺寸。
