多孔位圆盘式机械连接锁紧构件

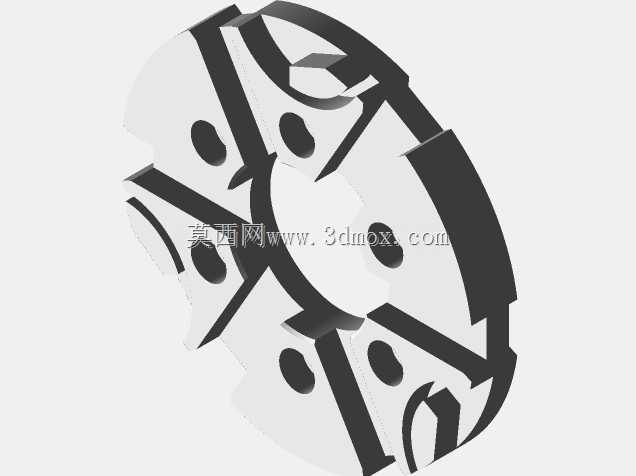

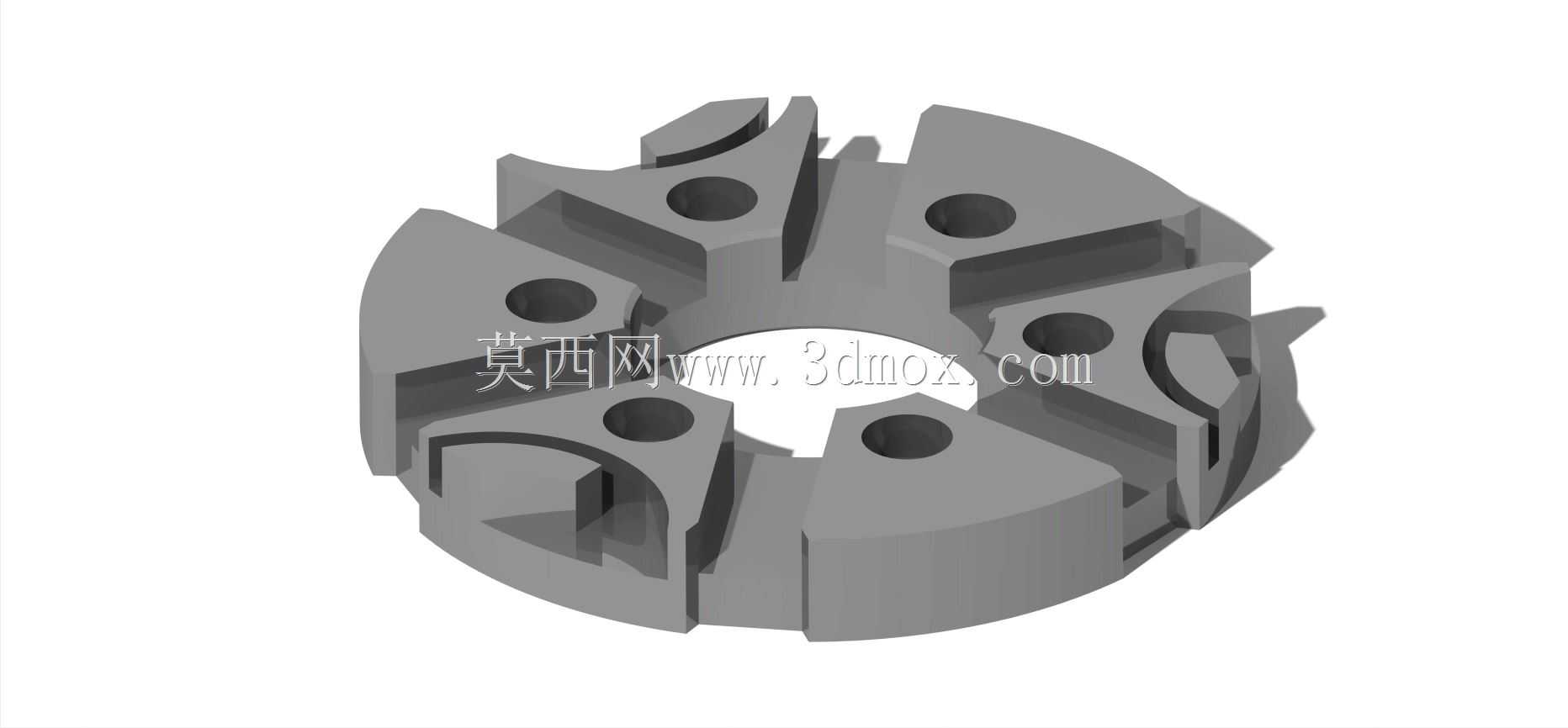

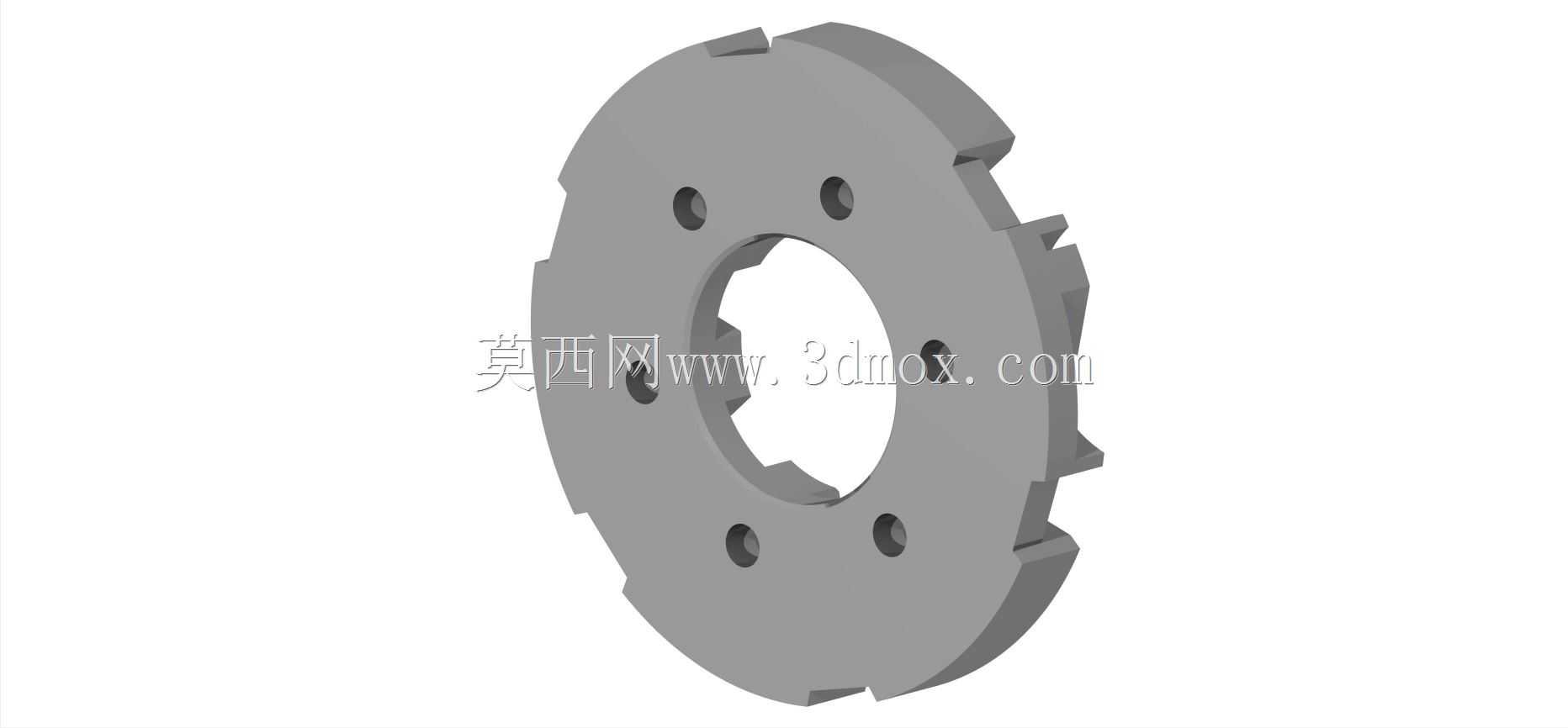

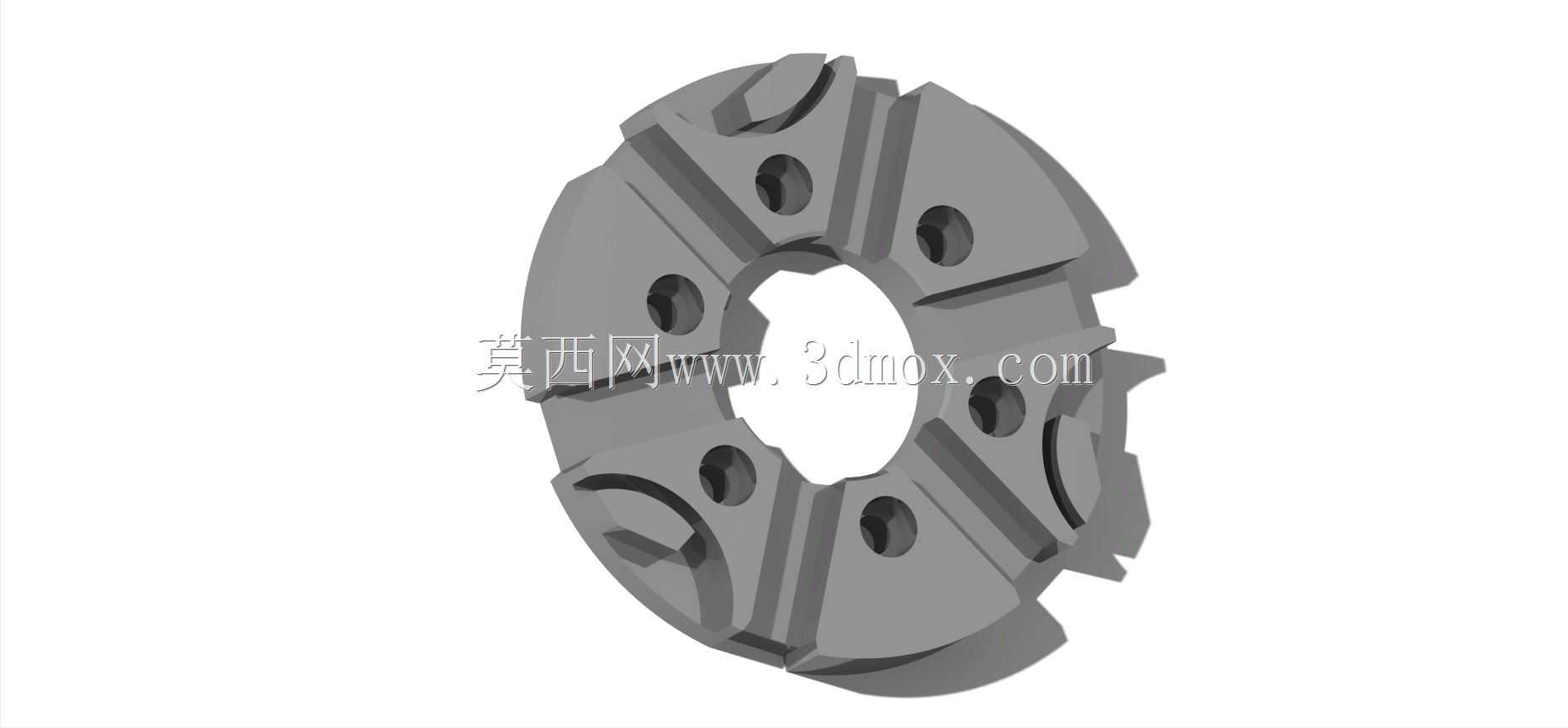

　　这类多孔圆盘式锁紧构件，常应用在需要周向定位、多点同步锁紧的传动与工装连接场景中，比如自动化生产线的回转工位装夹、分度机构的端面锁止、小型动力输出端的法兰对接等工况，能在有限的径向空间内实现均匀的受力传递，避免单点锁紧带来的偏载、滑移问题。从结构设计来看，构件整体采用环形基体布局，中心预留大直径通孔，既可以为穿过的传动轴、管路或者线缆提供避让空间，也能适配不同规格的芯轴穿装需求，减少额外的转接零件设计。周向均匀分布的多组安装孔，分为光孔与带定位槽的异形孔两类，光孔用于穿装紧固螺栓，异形槽孔则可以在安装时提供小范围的周向调整余量，降低装配时的孔位对位难度，即使相邻连接件存在微小的加工公差，也能通过槽孔的调节量完成顺利装配，

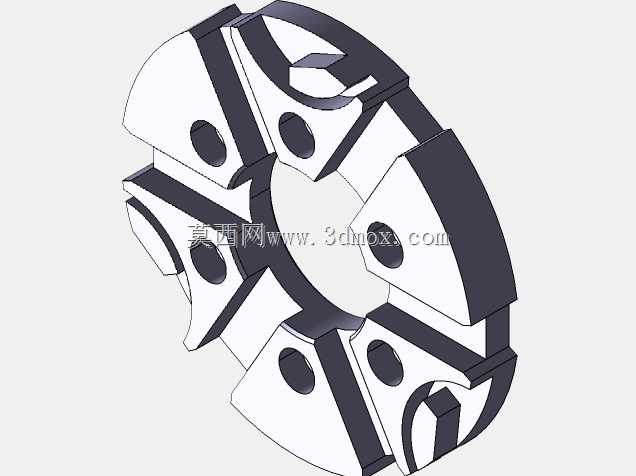

　　不会出现孔位错位无法穿装螺栓的问题。构件外缘设计的多组凸起卡位结构，是为了和配套的卡爪、锁止销配合，当需要实现周向锁止时，外部锁止件可以直接卡入凸起之间的凹槽内，快速完成回转自由度的限制，相比传统的单键连接，这种多点卡位的结构能承受更大的周向扭矩，不会出现单键受力过大崩损的问题。在安装边界上，构件的轴向厚度经过优化，在保证整体结构刚性的前提下尽可能压缩轴向尺寸，适合安装空间紧凑、轴向尺寸受限的装配场景，端面的平面度要求控制在合理的公差范围内，保证和对接面完全贴合，避免锁紧后出现倾斜、端面跳动超标的问题。设计时还考虑了减重需求，在非受力的基体区域做了局部的材料去除，既不会影响整体的结构强度，又能降低构件自身重量，

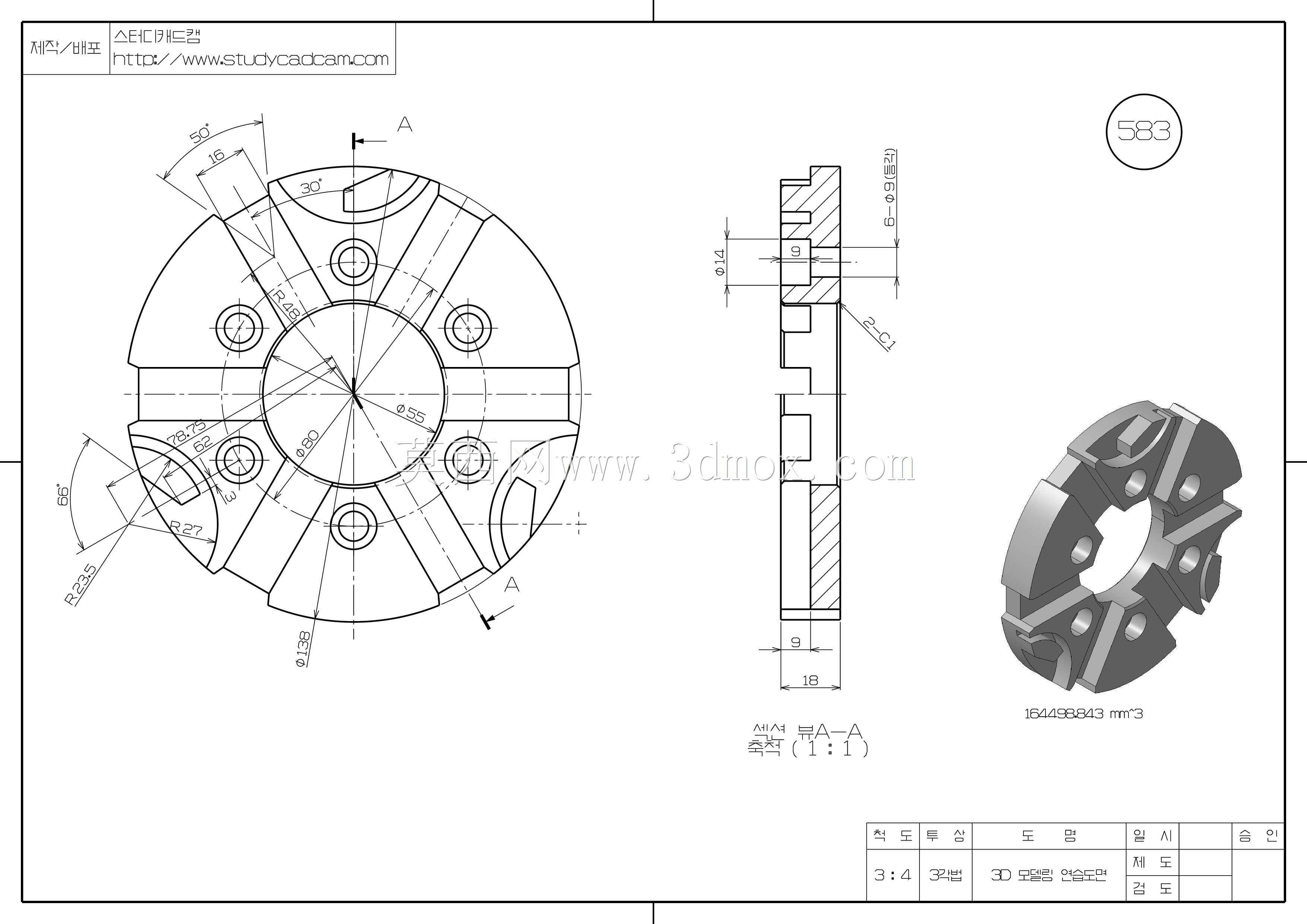

　　减少回转工况下的转动惯量，提升回转动作的响应速度。这类零件在实际加工时，通常采用棒料铣削成型，所有安装孔的位置度需要严格控制，保证周向分布的均匀性，避免装配后出现受力不均的情况，异形卡位结构的轮廓公差也需要匹配配套锁止件的尺寸，保证锁止动作顺畅无卡滞，解锁时不会出现卡位剐蹭的问题。在日常的设备维护中，这类构件的检查重点在于安装孔的磨损情况、卡位凸起的崩边情况，一旦发现孔位出现拉长变形、卡位边缘出现磕碰缺损，就需要及时更换，避免锁紧失效引发设备定位偏差。
