异形多接口流体转接基座结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:599000
  • 异形多接口流体转接基座结构设计
  • 异形多接口流体转接基座结构设计
  • 异形多接口流体转接基座结构设计
  • 异形多接口流体转接基座结构设计
  • 异形多接口流体转接基座结构设计
  • 异形多接口流体转接基座结构设计
  • 异形多接口流体转接基座结构设计
  • 异形多接口流体转接基座结构设计
  • 异形多接口流体转接基座结构设计

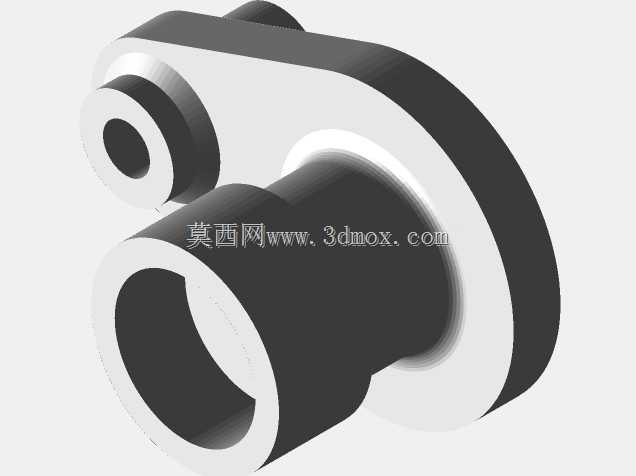

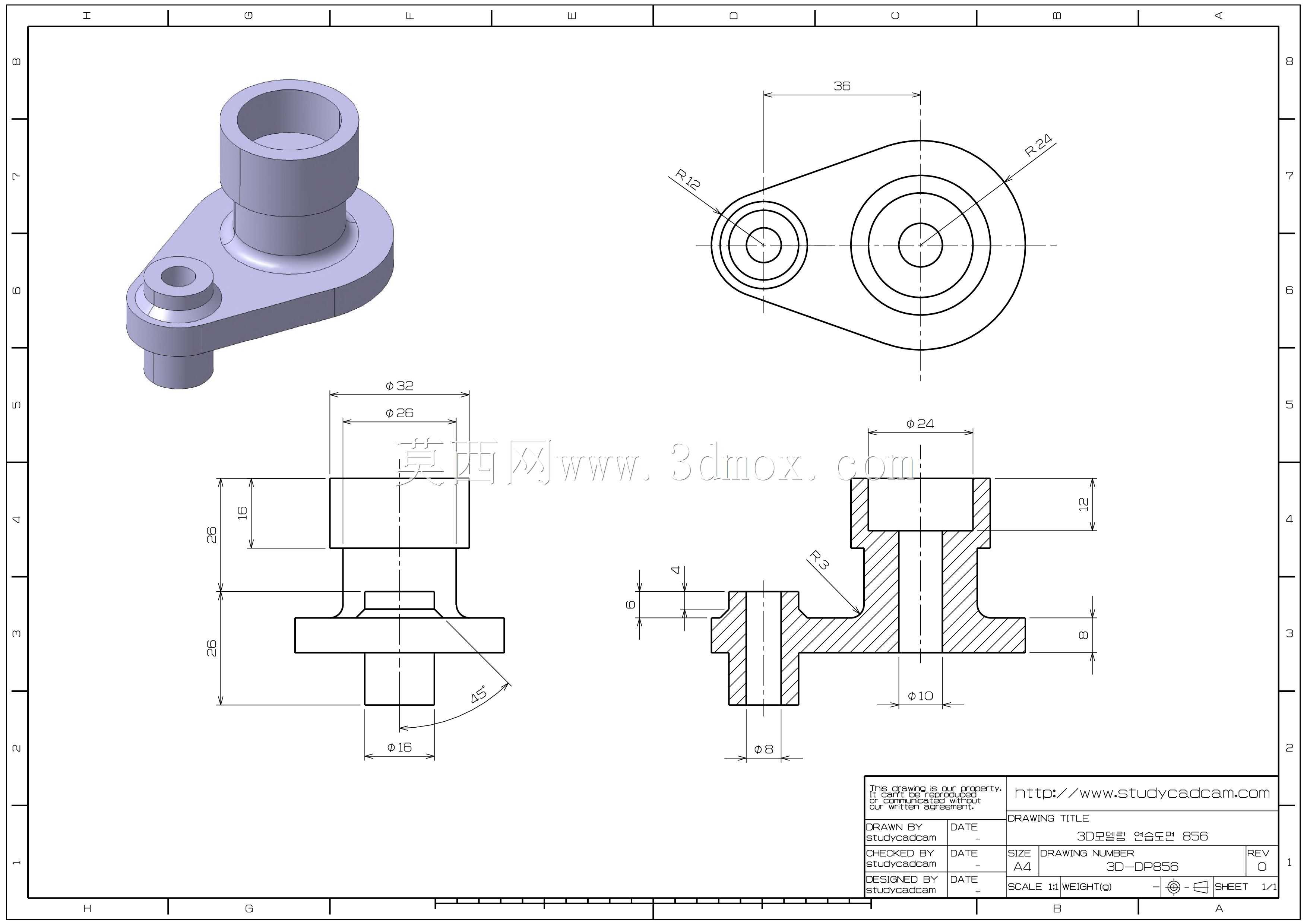

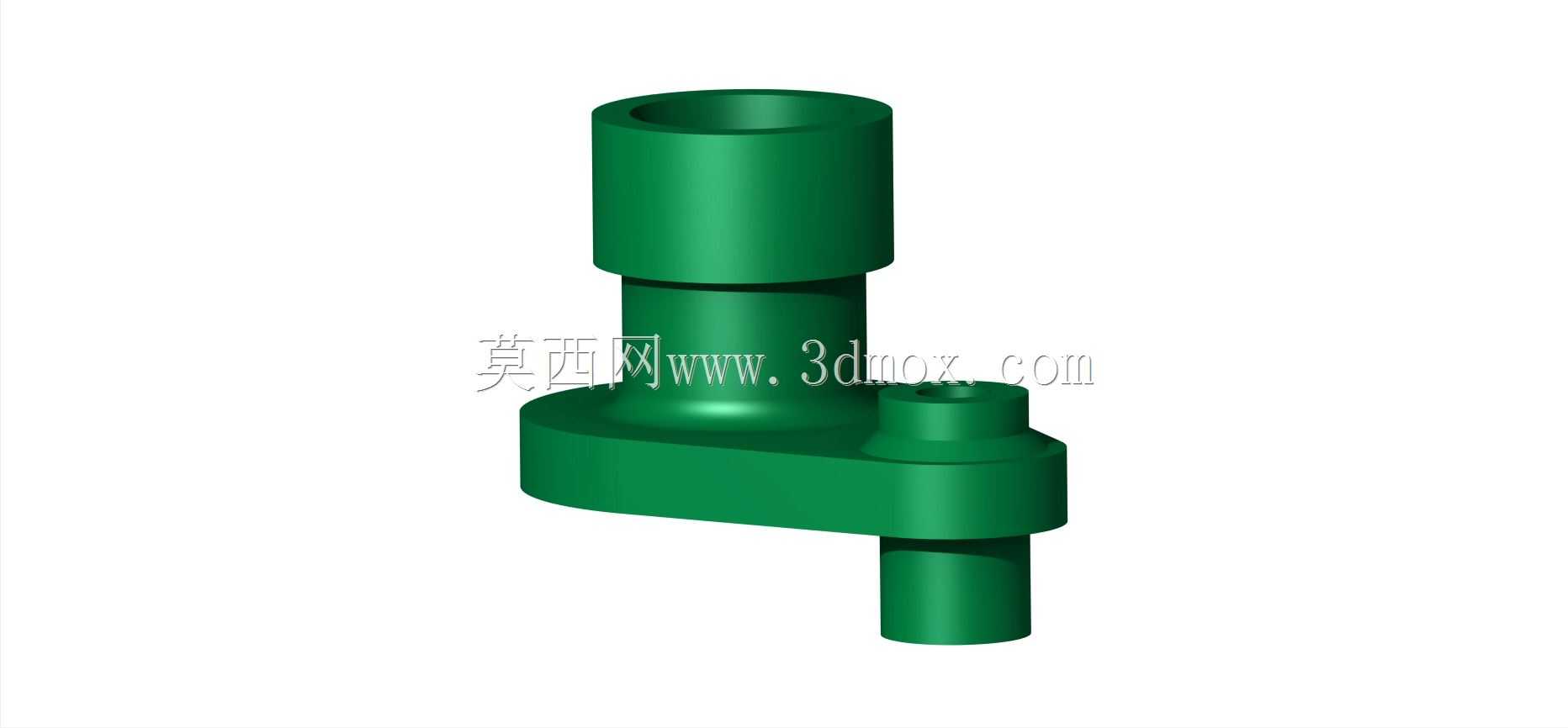

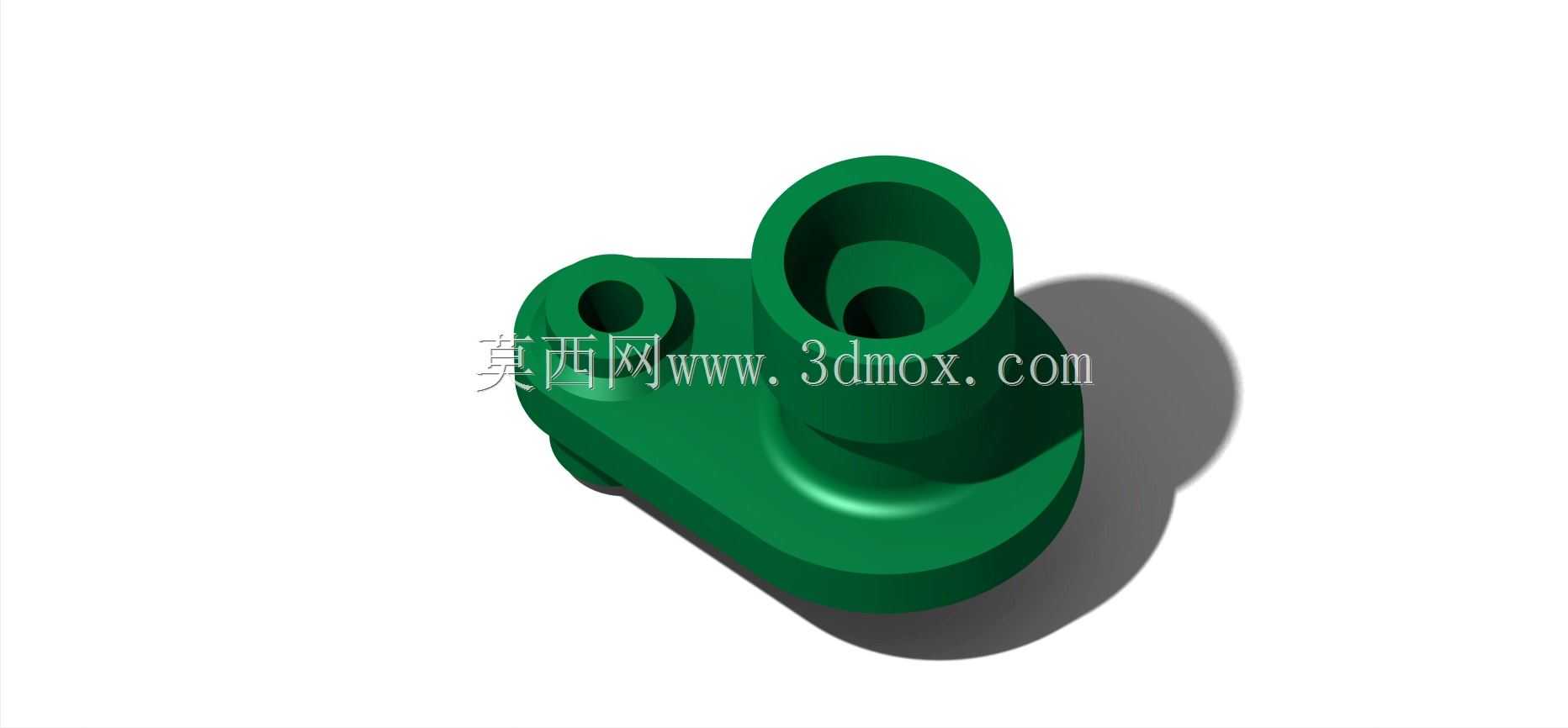

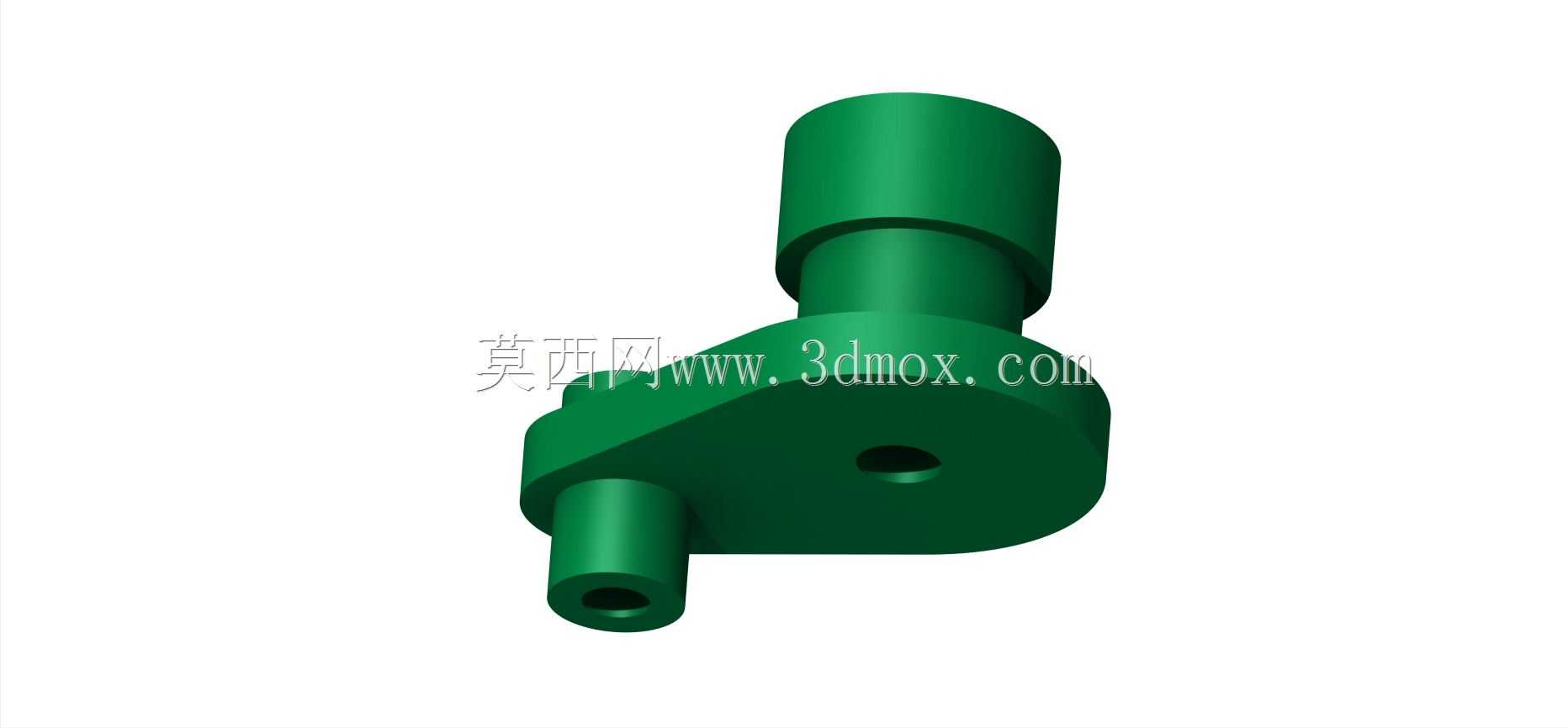

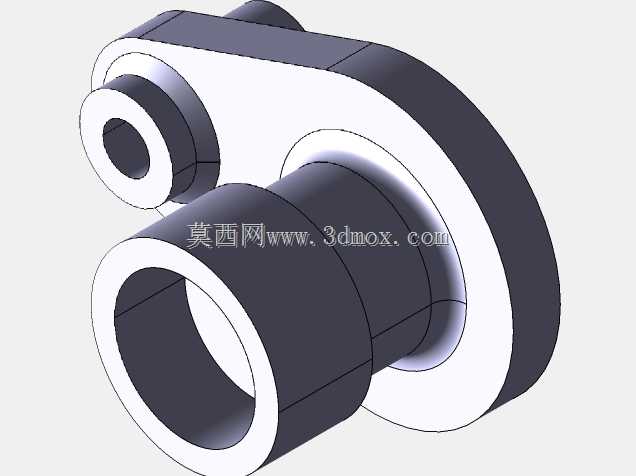

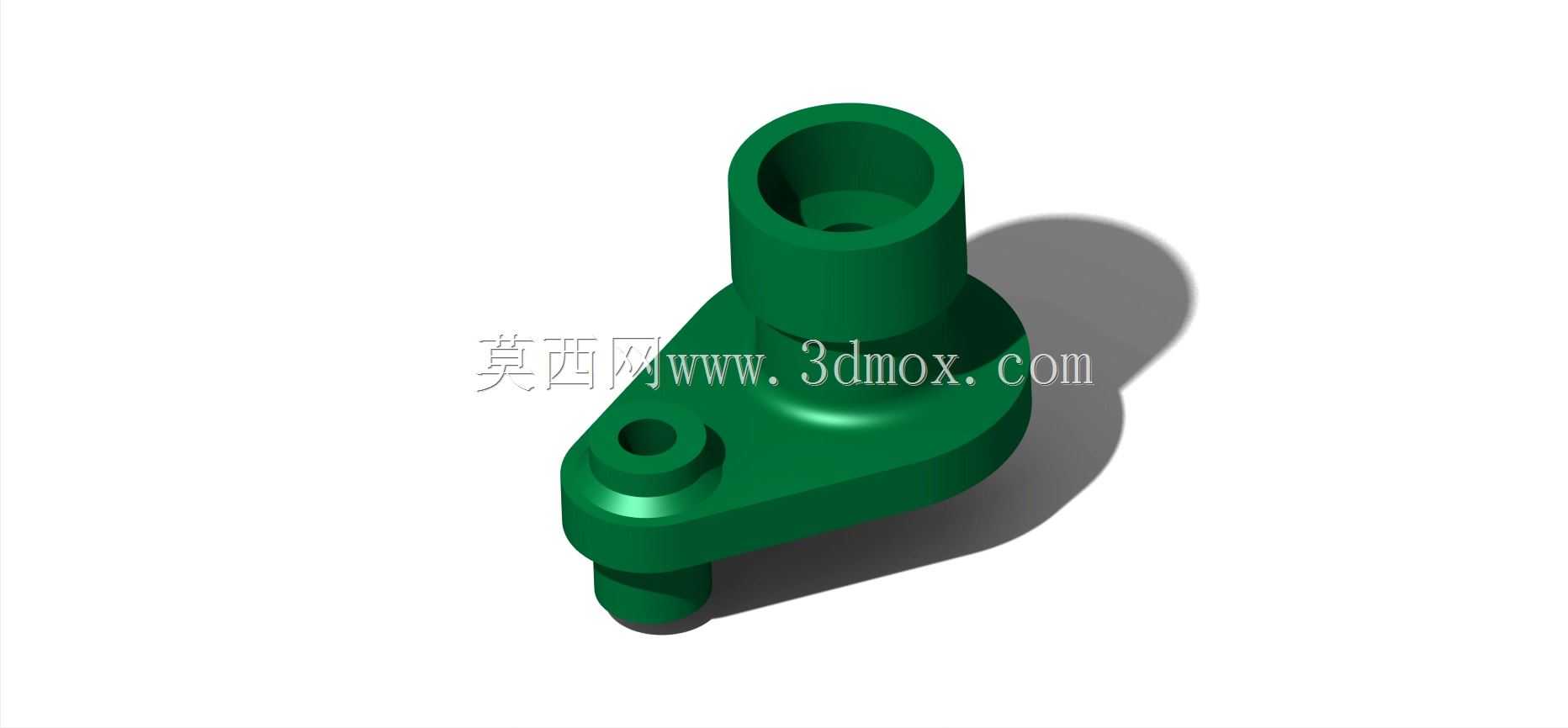

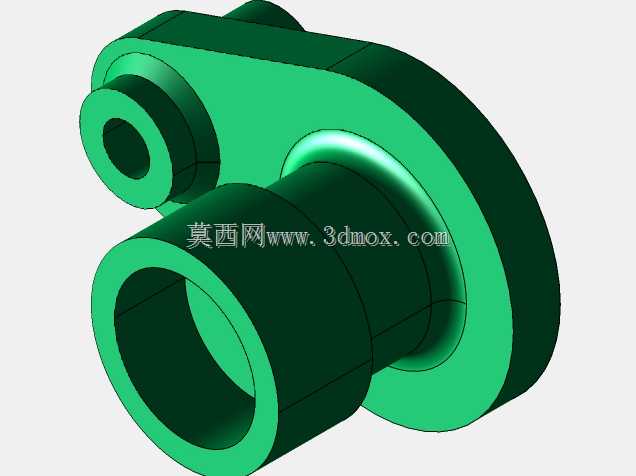

  这类异形多接口转接基座,多应用在小型流体控制回路、气动检测单元或是精密传感设备的气路衔接环节,核心作用是实现不同管径管路的汇流、转向与固定,避免多管路零散排布带来的干涉、松动问题。从结构上看,主体采用一体化铸造型腔设计,主通路为竖直方向的大口径通孔,承担主流体的导通作用,侧壁延伸出的两个不同规格的小接口,分别对应旁通支路取压、排气或是辅助回路的连接需求,底部的小直径凸台则是插入安装面板的定位段,配合侧边带孔的凸耳实现螺栓锁紧,安装时不需要额外设计转接支架,直接卡入对应安装孔位拧紧紧固件即可完成固定。设计阶段首先要确认各通路的通径匹配关系,主通路内径根据额定流量核算,避免通流截面突变带来的压损,旁通接口的位置要避开主通路的紊流区,

  保证取压或者支路导流的稳定性;壳体的壁厚按照承压等级做均匀过渡,接口根部做圆角加强处理,避免长期受管路振动应力出现开裂,外轮廓的异形曲面不是装饰性设计,而是在满足内部通路走向的前提下,尽可能压缩整体占用空间,适配紧凑安装的设备内部布局。安装边界上,主体最大外轮廓的偏心距要控制在安装面板的预留范围内,三个接口的朝向要匹配周边管路的排布方向,避免安装后出现管路弯折憋压的情况,定位凸台的高度与安装面板厚度匹配,保证装配后基座与面板贴合无间隙,减少密封失效的风险。实际投产前还要做通路的通断验证,确认各孔道之间无串通、无加工残留堵屑,密封面的平面度满足密封件的压缩要求,这类零件虽然结构不复杂,但作为气液回路的衔接节点,

  一旦出现尺寸偏差或者密封缺陷,会直接导致整个回路的压力异常、介质泄漏,影响整套传感或控制单元的检测精度与运行稳定性,建模过程中要重点核对各接口的同轴度、安装孔的位置度,以及各通路之间的壁厚是否满足强度要求,避免加工后出现壁厚不足导致的承压失效问题。
