开槽式环形定位连接机械构件

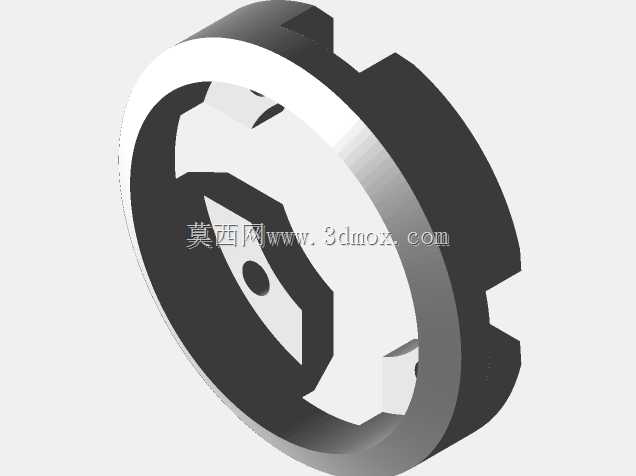

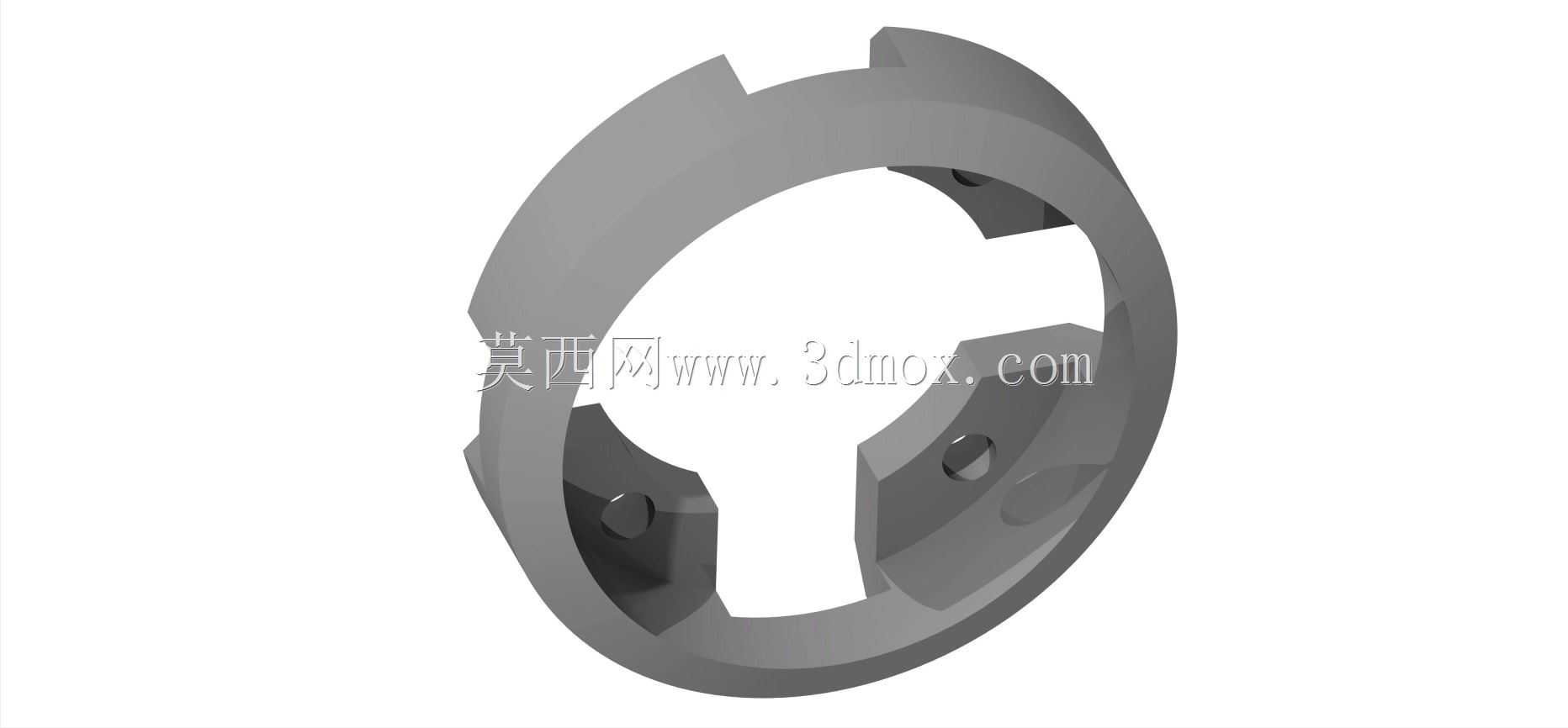

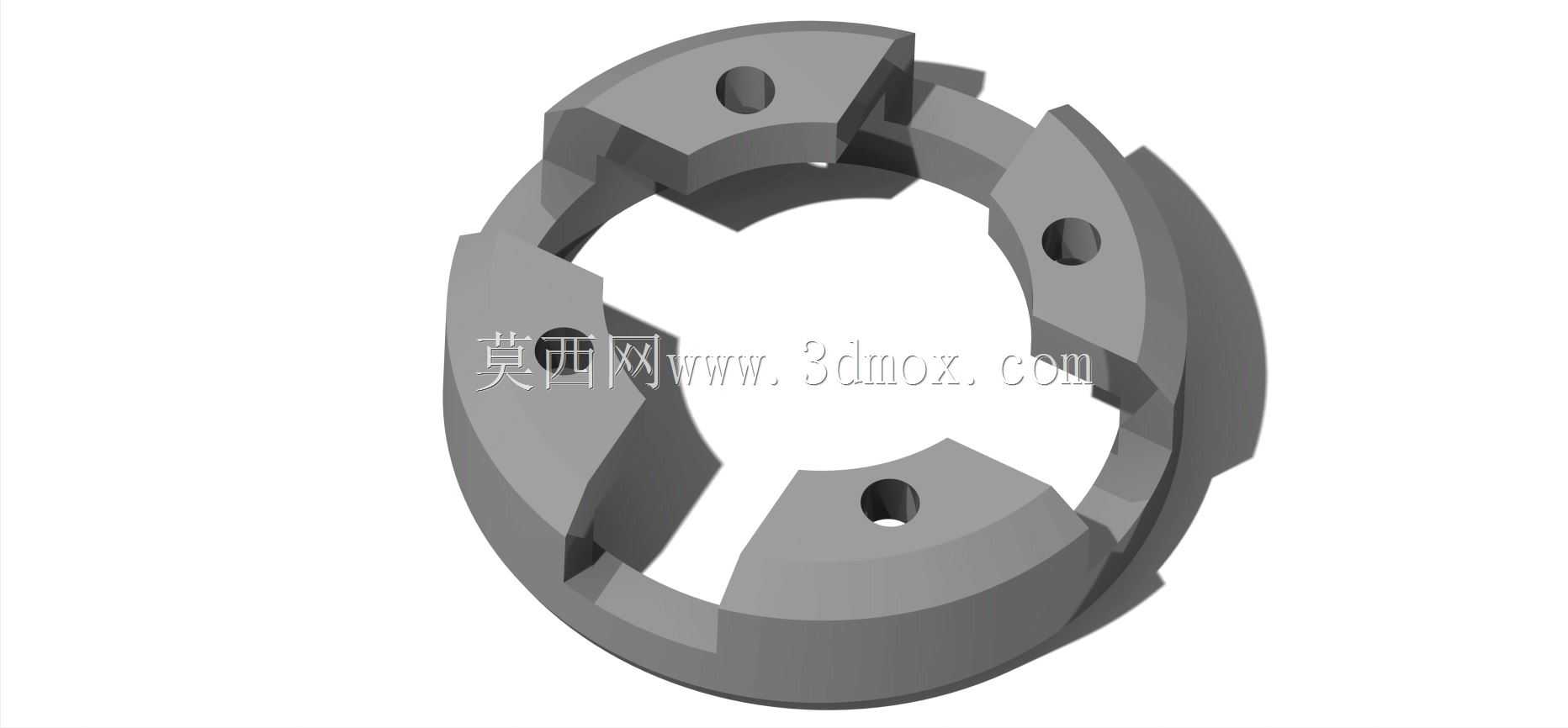

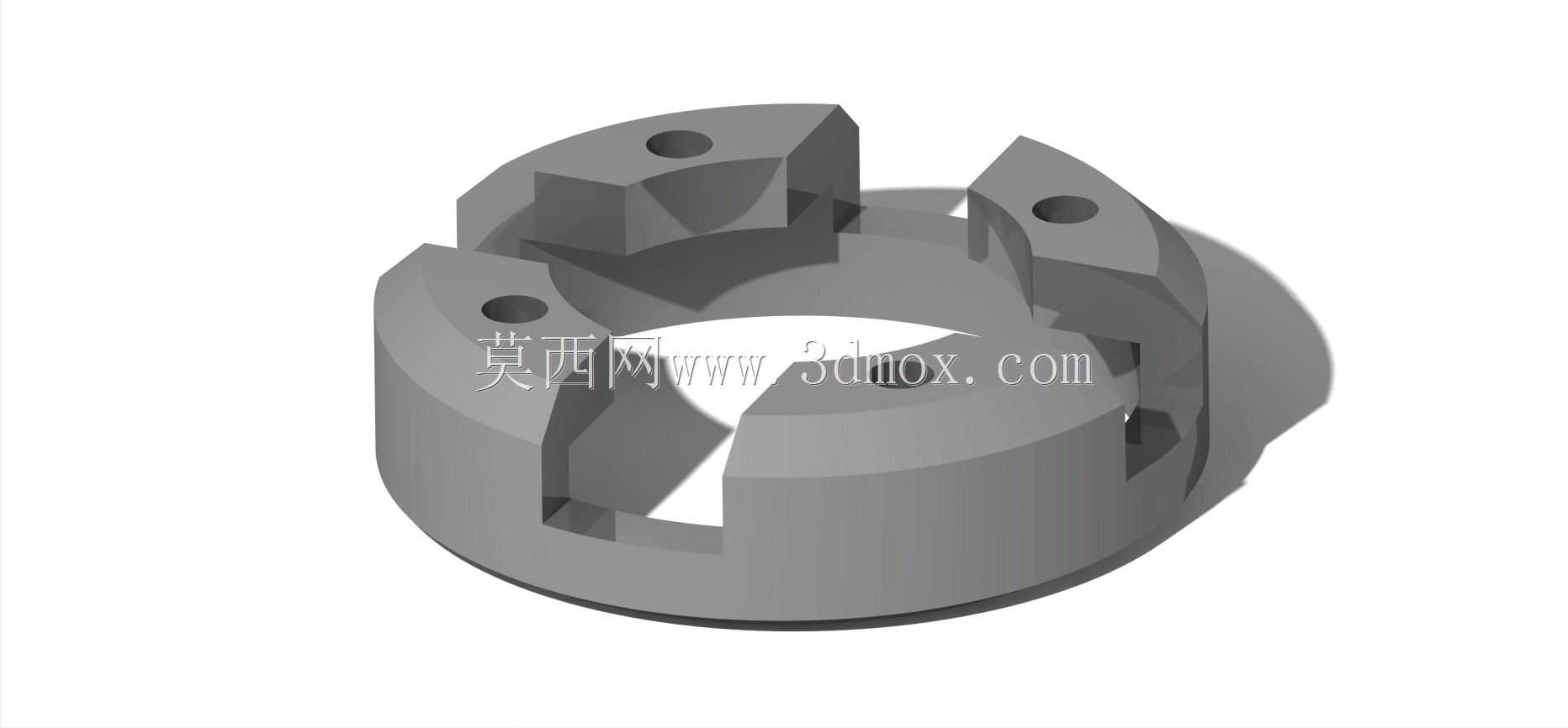

　　这类环形开槽构件常应用在需要周向定位、扭矩传递同时预留装配间隙的传动连接场景中，比如小型自动化设备的轴端联动、检测仪器的工位切换模组、轻工机械的间歇传动节点，都能见到类似结构的身影。从实际使用需求出发，构件本体采用环形基体设计，中心通孔用于穿过传动轴或者定位芯轴，周向均匀分布的三个凸台结构上预留了光孔安装位，可通过螺栓将构件与相邻传动件锁紧固定，凸台之间的开槽结构则是为了匹配对接端的凸起卡爪，实现无键式的扭矩传递，相比普通平键连接，这种卡嵌式结构拆装更便捷，同时能在小扭矩传动场景下避免键槽对轴体强度的削弱。设计过程中需要重点控制几个核心尺寸边界：首先是环形基体的内外径差值，要保证足够的壁厚承受传动过程中的径向挤压力，

　　避免长期负载下出现基体开裂；其次是凸台的高度与开槽的深度匹配，卡嵌配合的接触长度要达到凸台高度的三分之二以上，防止传动过程中出现滑脱；再者是安装孔的位置度公差，三个孔的中心需分布在同一分度圆上，孔轴线与基体端面的垂直度要控制在0.02mm以内，避免锁紧后出现构件偏斜，导致传动卡滞。构件的端面做了小倒角处理，既可以去除机加工后的锐边防止装配划伤，也能在对接安装时起到导向作用，降低对位难度。从实际工况适配来看，这类构件适合在转速不超过300rpm、传递扭矩小于15N·m的轻载传动场景使用，开槽处的圆角过渡设计可以分散应力集中点，提升构件的疲劳寿命，日常维护时只需定期检查卡嵌接触面的磨损情况，当磨损量超过0.1mm时及时更换即可，

　　避免间隙过大导致传动精度下降。在三维建模阶段，需要先绘制环形基体的截面轮廓，通过旋转命令生成基础实体，再通过拉伸切除做出周向开槽与安装孔，最后对所有锐边做倒圆角处理，建模时要注意开槽的对称度要求，保证三个凸台的受力均匀，避免实际使用中出现单个凸台过载断裂的问题。
