星形带孔机械传动连接轮结构设计

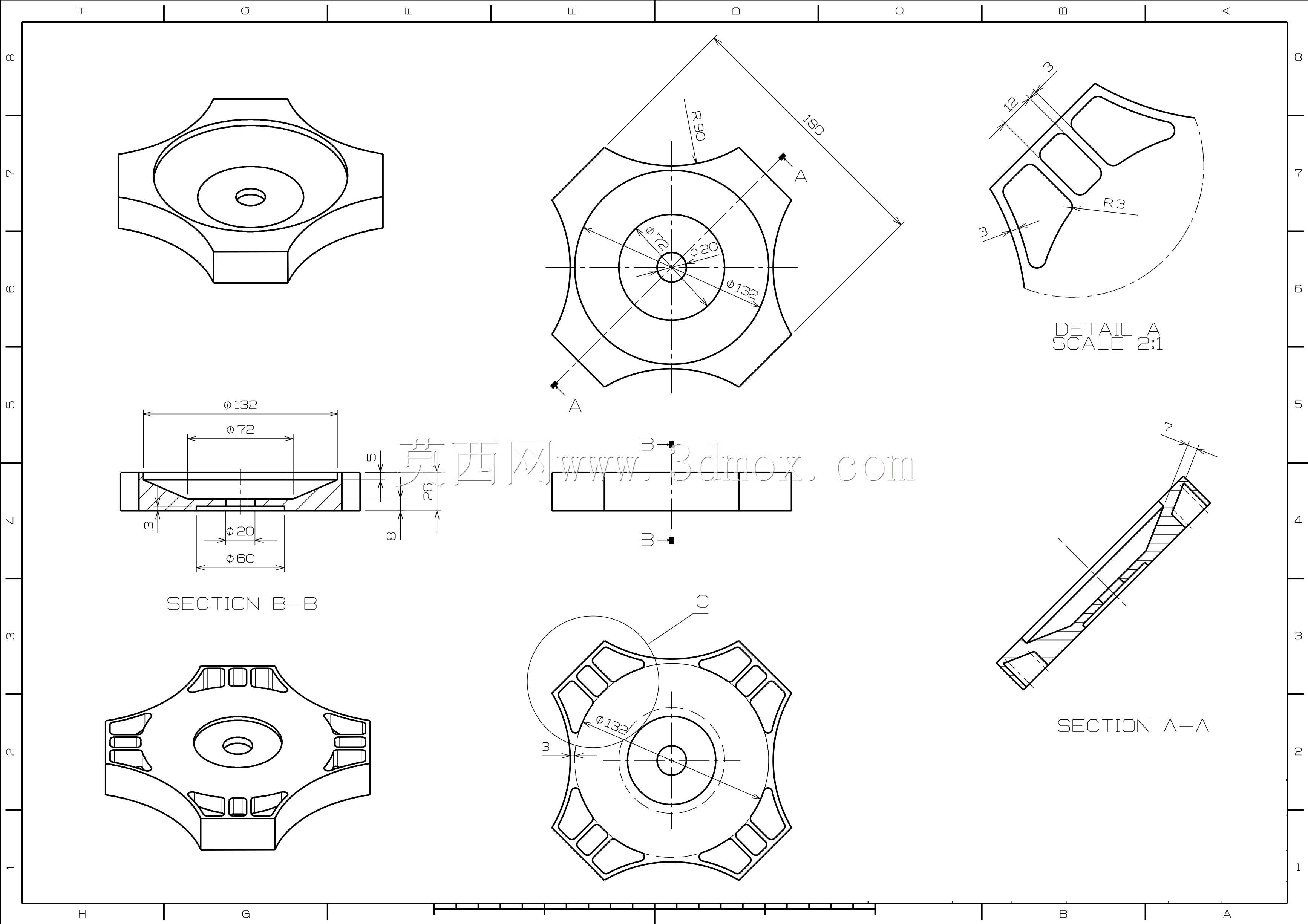

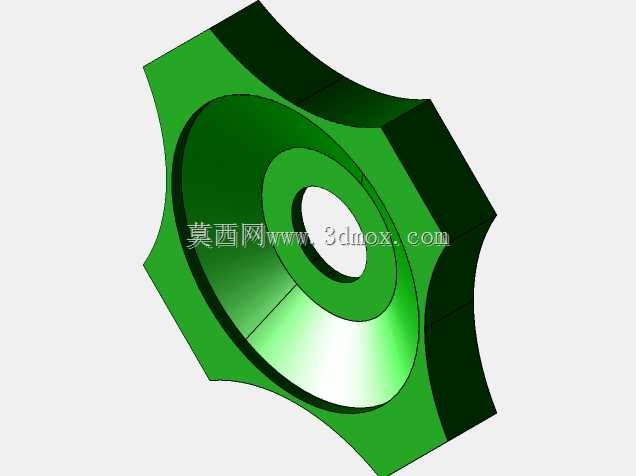

　　这类星形带孔轮件常应用在轻载传动的间歇进给机构中，比如小型包装设备的分度送料工位、轻工装配线的定位转台组件里，承担着扭矩传递与工位精准定位的双重作用。从结构设计逻辑来看，外周的四个弧形凸边并非随意造型，每一处弧面的曲率都匹配对应拨销的运动轨迹，能在拨销进入啮合区间时实现无冲击的平滑接触，避免刚性碰撞带来的零件磨损与传动噪音，相比传统的槽轮结构，这种星形轮廓的接触应力分布更均匀，在同等载荷下能有效延长构件的服役周期。中心的阶梯通孔是核心安装定位基准，大直径端面承担轴向贴合定位的作用，保证轮件安装后与转轴的垂直度公差控制在0.02mm以内，小直径孔与转轴采用过渡配合，配合面的粗糙度要求达到Ra1.6，既可以保证装配时的同轴度精度，

　　也能避免长期运转后出现孔位松旷的问题。设计时需要重点控制安装边界尺寸，轮件的最大外廓直径要匹配安装腔体内的避让空间，保证运转时外周凸边不会与腔体内壁、相邻传动构件发生运动干涉，中心孔的轴向长度要与转轴的配合段长度适配，突出端面的部分不能超过相邻轴承端盖的安装间隙。这类构件的厚度通常根据传递扭矩的大小核算，轻载场景下厚度取外廓直径的1/5到1/4即可，材料多选用45号钢调质处理，表面做发黑防锈处理，部分有耐磨要求的工况下，会在与拨销接触的弧面处高频淬火，硬度达到HRC40-45，提升接触表面的耐磨性能。建模过程中需要重点保证各凸边的角度等分精度，四个凸边相对于中心孔的角度公差要控制在±0.1度以内，否则会导致工位定位偏差，

　　影响后续工序的加工或装配精度，同时各弧面的衔接处要做微小的圆角过渡，避免热处理时出现应力集中导致的开裂问题。实际装配时，需要先将中心孔与转轴试配，确认配合松紧度合适后再用平键做周向固定，端面通过轴端挡圈锁紧，装配完成后手动盘车检查运转是否顺畅，确认无卡滞、无异常摩擦后再接入传动系统做负载测试。
