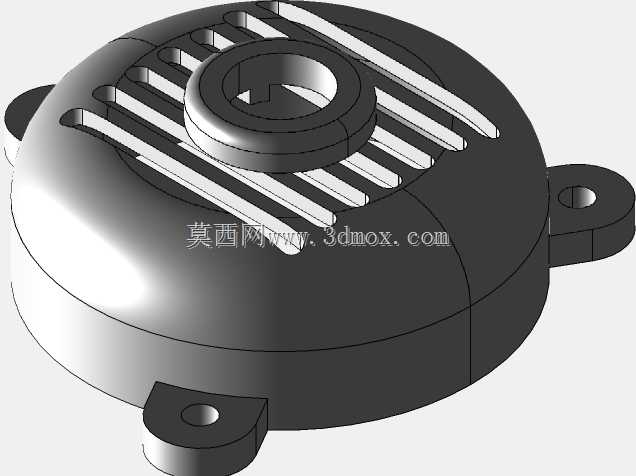

带安装耳的电机鼓风端盖结构设计

　　该零件为小型鼓风类电机的前端防护兼导流端盖，主要应用在桌面级散热风机、小型设备通风模组、仪器内置风冷单元这类对安装空间有严格限制的场景中，承担着防护内部风轮、引导气流走向、提供整机安装固定点位的多重作用。从结构设计来看，主体采用浅盆式圆弧壳体造型，曲面过渡处做了等壁厚处理，壁厚控制在均匀区间，既避免注塑或压铸成型时出现缩痕、缺料缺陷，也能在满足结构强度的前提下尽可能降低零件自重，适配小型电机对轻量化的要求。顶部中心的凸台结构是与电机输出轴端配合的定位位，内孔做了适配轴套的避让尺寸，凸台高度经过匹配计算，刚好能覆盖轴端的连接结构，避免运转过程中轴端与外部结构发生剐蹭，同时凸台外圈的环形平面可以贴合风轮的中心定位面，

　　保证风轮运转时的同轴度，降低偏心带来的振动与噪音。顶面均匀排布的长条状通风格栅，格栅的走向顺着风轮旋转的出风方向做了倾斜角度设计，不是垂直于端面的直通孔，这种设计能在保证通风通流面积满足散热风量要求的同时，阻挡外部较大尺寸的异物进入风机内部打伤风轮，也能一定程度上降低气流穿过格栅时产生的风切噪音。壳体侧边延伸出的三个带孔安装耳，安装孔的中心距按照小型电机的通用安装边界做了适配，耳片与主体壳体的连接处做了加强筋过渡，避免安装锁紧时耳片出现应力断裂，安装孔的孔径适配常用的自攻螺丝或小规格螺栓，不需要额外做镶嵌铜套就能满足反复拆装的强度要求。设计过程中优先考虑了成型工艺的可行性，所有转角位置都做了圆角过渡，没有尖锐的直角结构，

　　既减少了应力集中点，也能降低模具加工的难度，减少成型时的应力残留。零件的整体外轮廓尺寸适配直径60mm级别的小型鼓风电机，安装耳的外伸尺寸控制在合理范围，不会额外占用过多的安装空间，能直接嵌入到设备的预留安装槽位中，不需要额外设计转接固定件。格栅的宽度尺寸经过安全间隙校核，能满足常规电气设备的防护要求，避免使用过程中手指误触内部运转的风轮结构。壳体的内腔深度刚好匹配对应规格风轮的轴向尺寸，风轮装入后与端盖内表面保留均匀的间隙，不会出现运转擦碰的问题，同时内腔的圆弧曲面能引导气流顺着格栅方向顺畅导出，减少风道内的涡流损耗，提升鼓风效率。
