活塞气缸联动曲柄传动机构设计

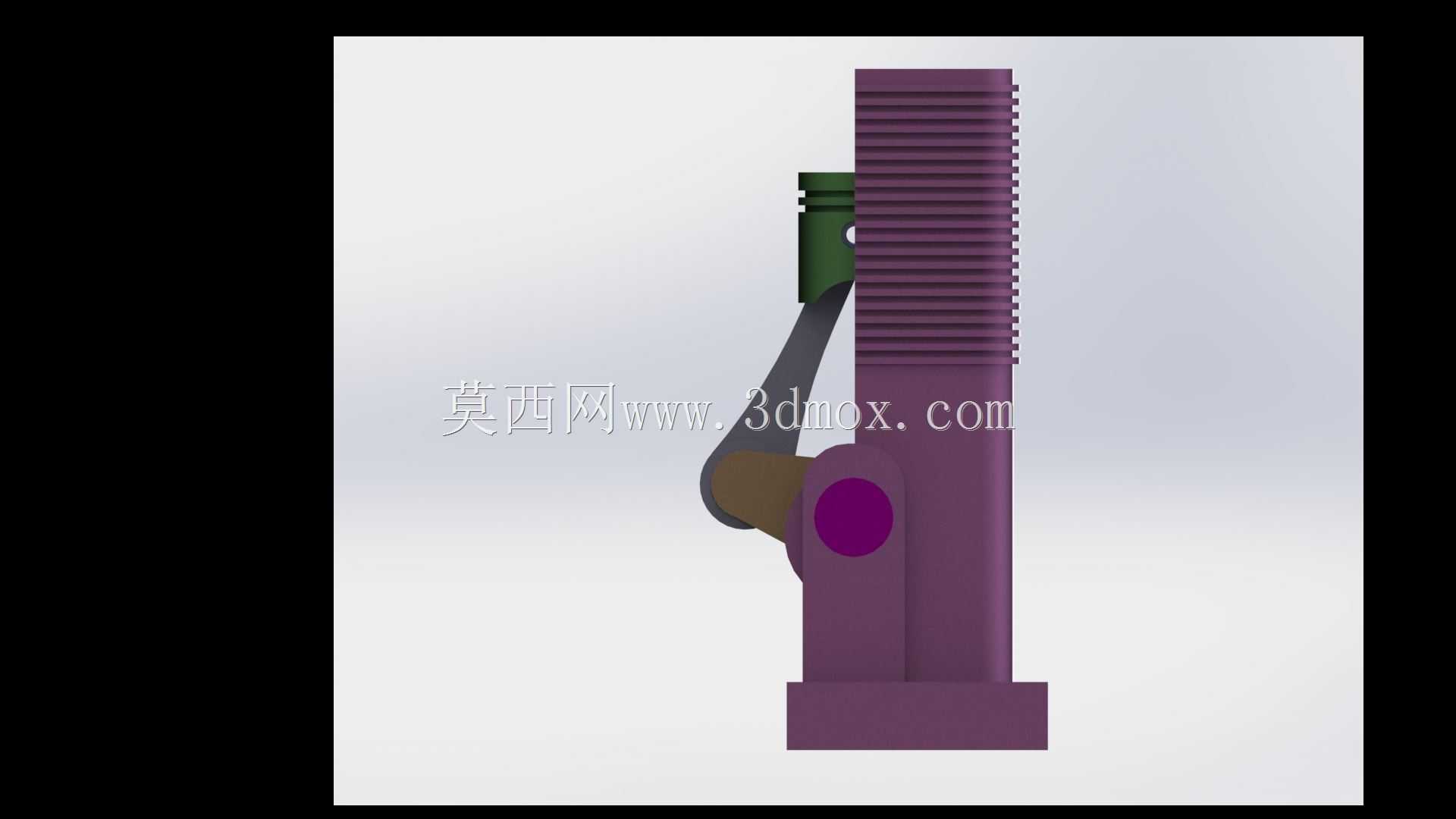

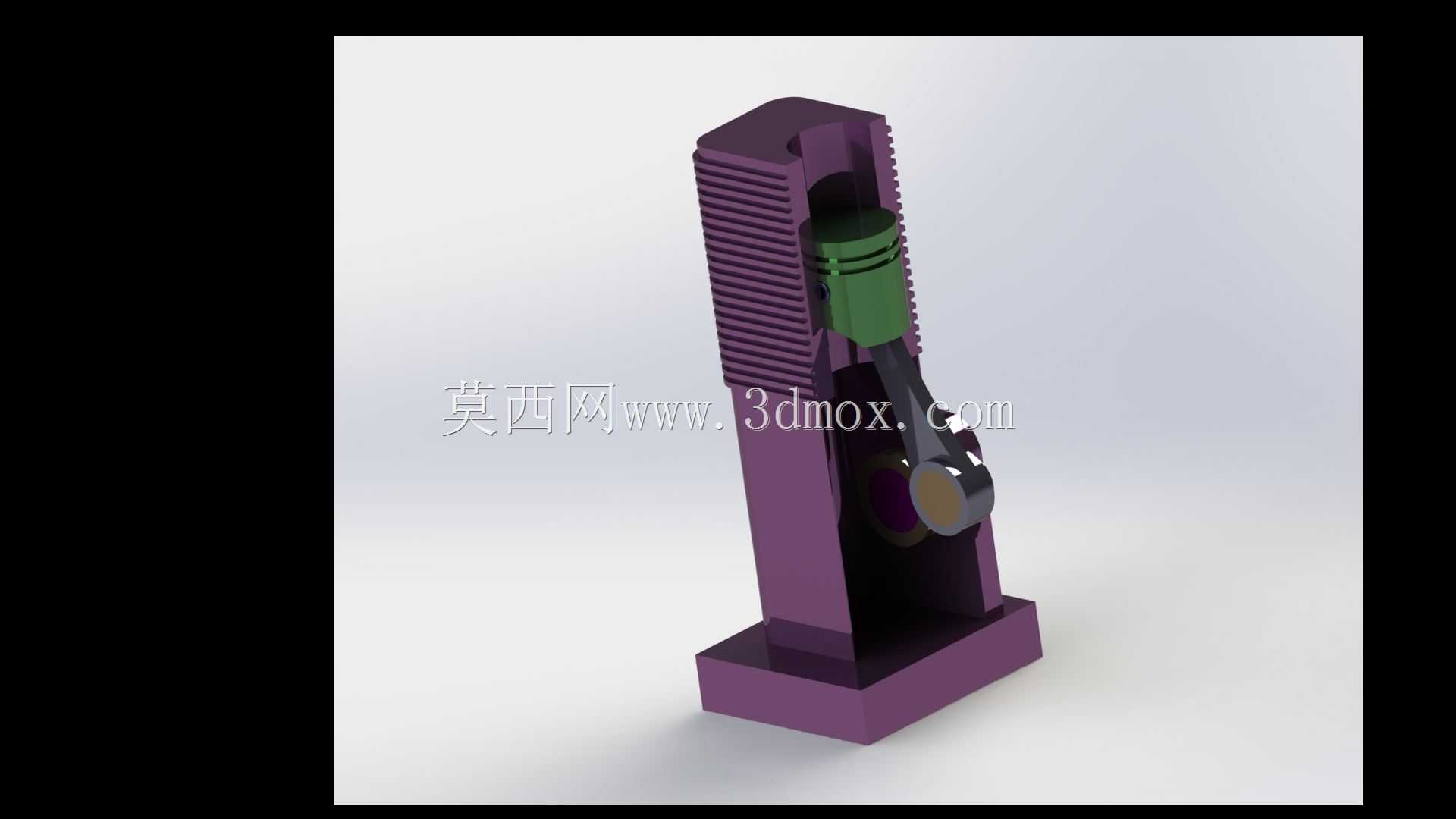

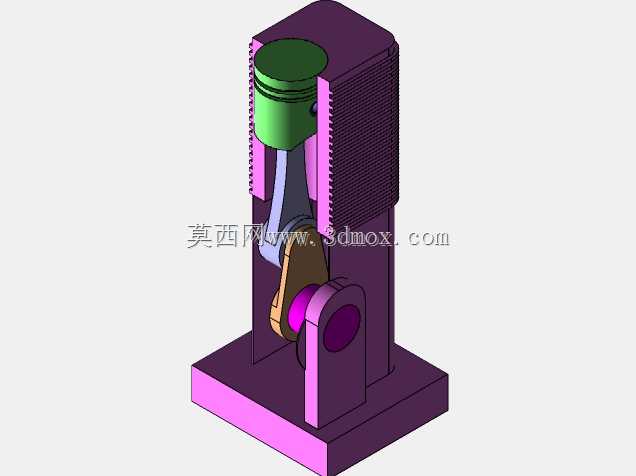

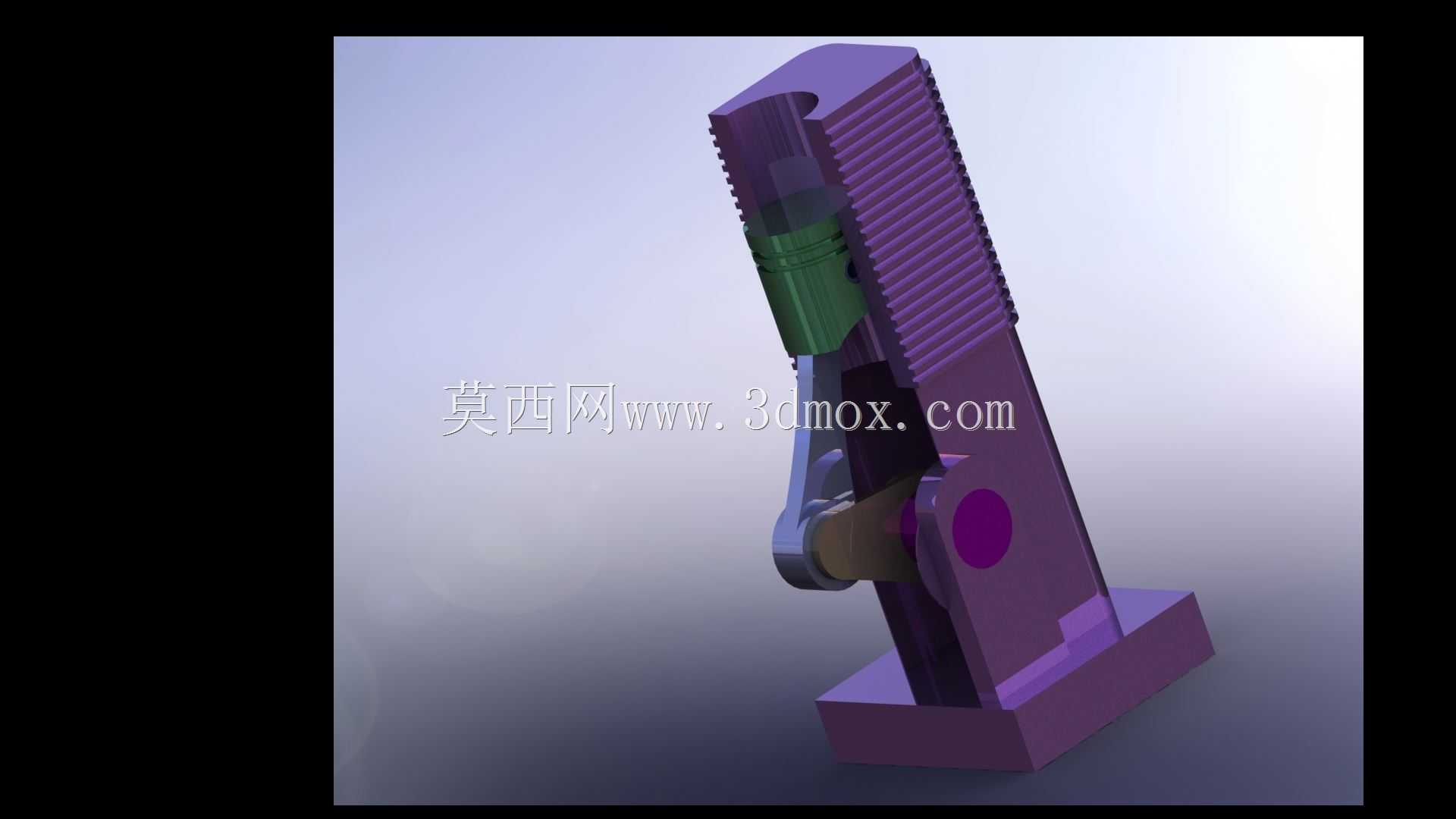

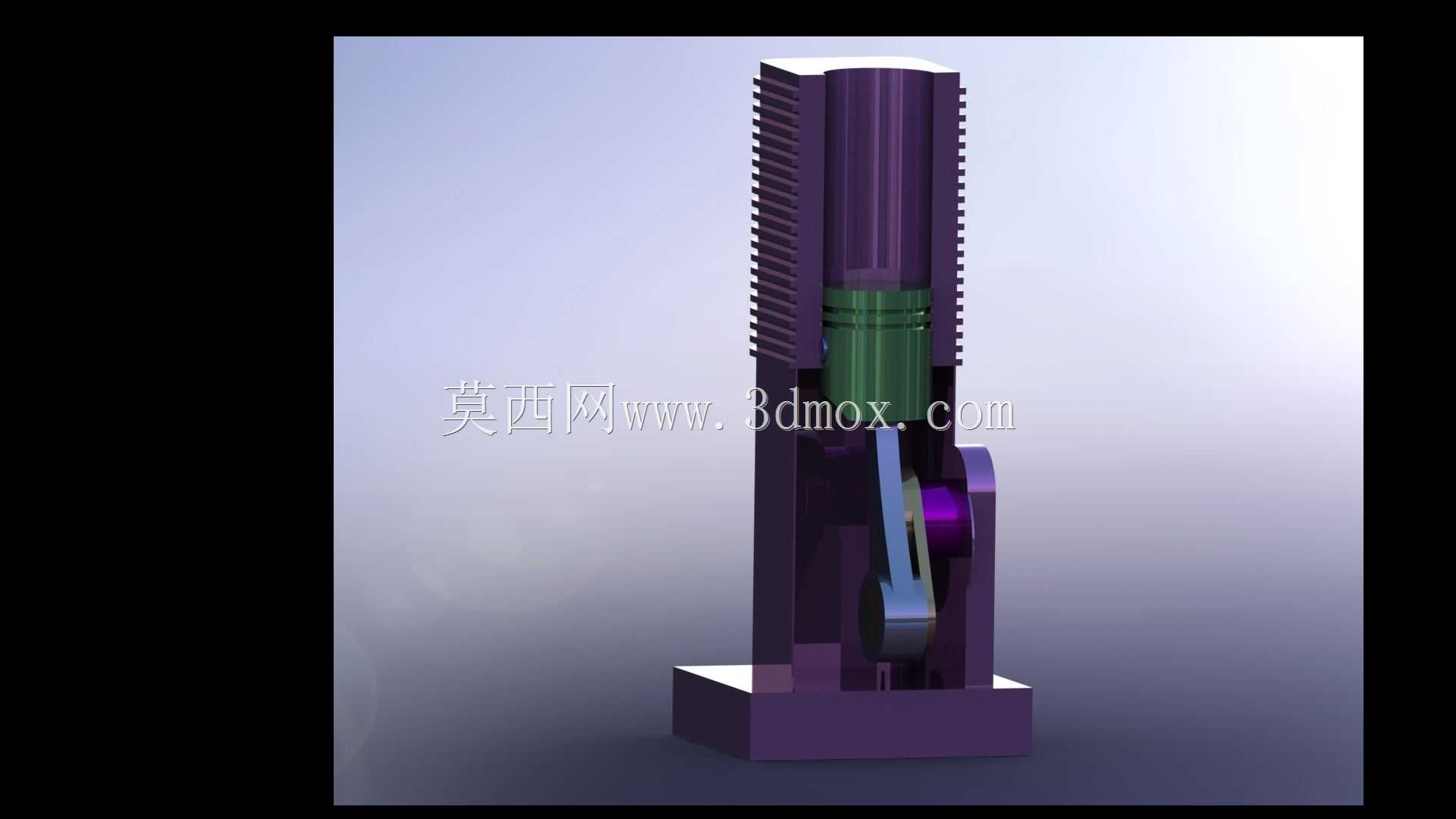

　　这套活塞气缸联动机构是往复式动力转换单元的核心结构模块，日常在小型内燃动力装置、往复式压缩设备、教学演示教具中都能见到这类结构的实际应用，核心作用是实现活塞的直线往复运动与曲柄的旋转运动之间的能量转换，是动力传递路径中最基础也最关键的机械结构之一。从结构组成来看，整套机构包含带散热鳍片的气缸主体、内置活塞组件、传动连杆、曲柄转轴、底部支撑壳体几个核心部分，气缸外壁设计的等距竖向散热鳍片，是为了在机构持续往复运行过程中，增大与空气的接触面积，快速带出活塞与缸壁摩擦产生的热量，避免缸体温度过高导致部件膨胀卡滞，影响运行精度。设计过程中首先要确认的是活塞与气缸内壁的配合间隙，间隙过大会导致密封性能下降，动力传递效率折损，

　　间隙过小则会在热态运行时出现活塞抱死的故障，因此建模阶段就需要预留合理的热膨胀余量，同时保证活塞环槽的位置精度，确保密封组件安装后能完全贴合缸壁。连杆作为连接活塞与曲柄的传动部件，两端分别通过活塞销与曲柄销实现铰接，建模时需要严格控制两端孔位的中心距，这个尺寸直接决定了曲柄的回转半径与活塞的行程长度，一旦中心距出现偏差，会导致活塞运行到上止点时碰撞气缸端盖，或是运行到下止点时脱出缸体的有效行程范围。底部的支撑壳体一方面承担整个气缸组件的固定支撑作用，另一方面为曲柄转轴提供安装定位的轴承位，设计时需要保证轴承安装孔与气缸中心轴线的垂直度，否则会导致曲柄转动时出现偏磨，长期运行会出现连杆弯曲、销孔异常磨损的问题。安装边界方面，

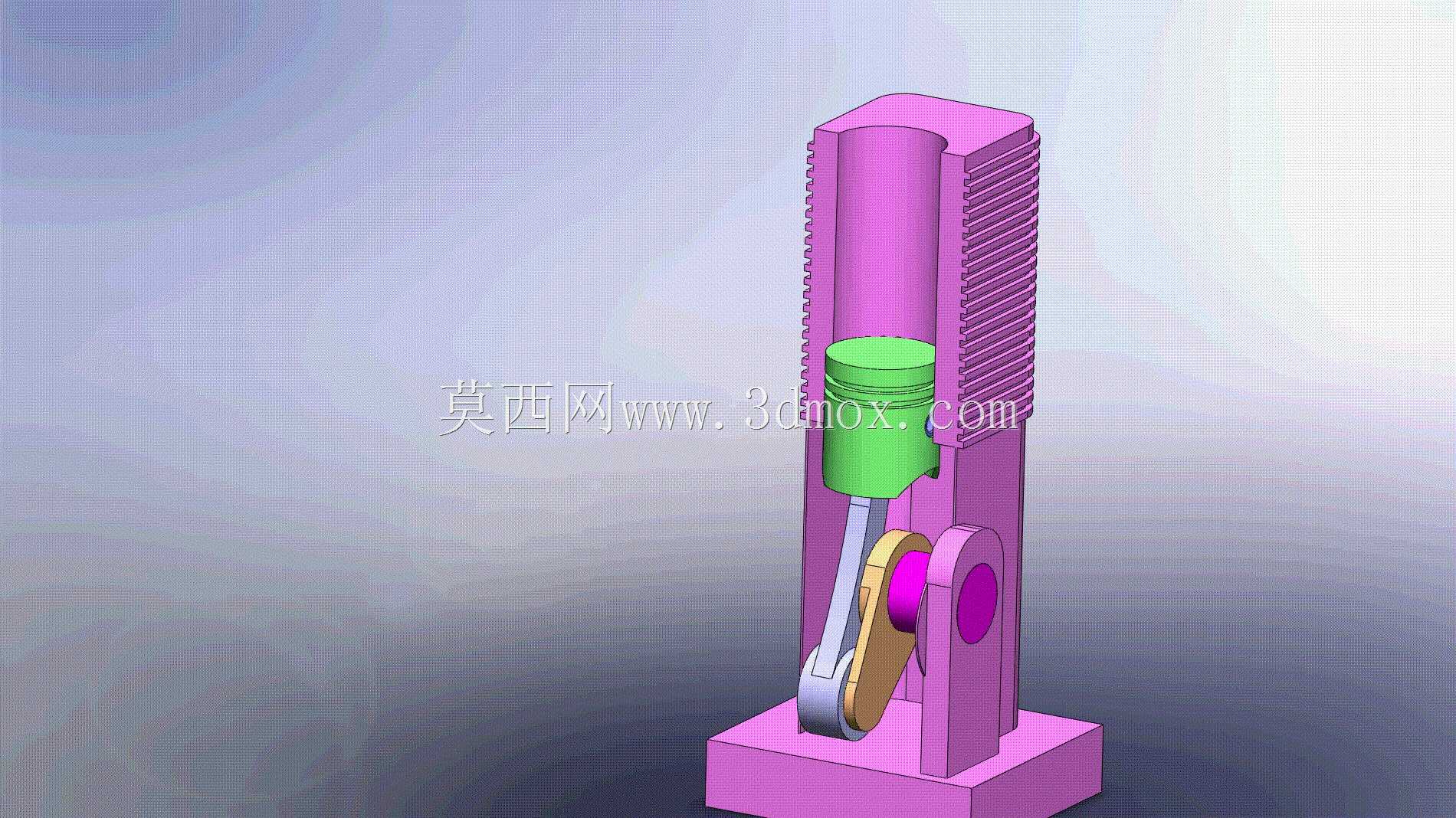

　　整套机构通过底部壳体的四个安装孔实现与外部基座的固定，安装时需要保证基座平面的平面度误差在允许范围内，避免壳体安装后出现形变，导致曲柄转动卡滞；气缸顶部预留了接口位，可以根据实际应用场景对接进排气组件、密封端盖或是检测传感器，适配不同的使用需求。实际运行过程中，曲柄做整周回转运动，通过连杆带动活塞在气缸内做规律的直线往复运动，各铰接位置的润滑通道在建模时也做了预留，可保证长期运行时的润滑需求，降低部件磨损速率，提升整套机构的使用寿命。这类结构的建模过程需要重点关注各运动部件的干涉检查，尤其是在曲柄转动到不同角度时，连杆与缸体内壁、曲柄与壳体内壁之间都要预留足够的安全间隙，避免运行过程中出现部件碰撞，同时要保证各铰接位置的同轴度，减少运行过程中的振动与噪音。
