10kg/cm2钻孔空气压力容器结构设计

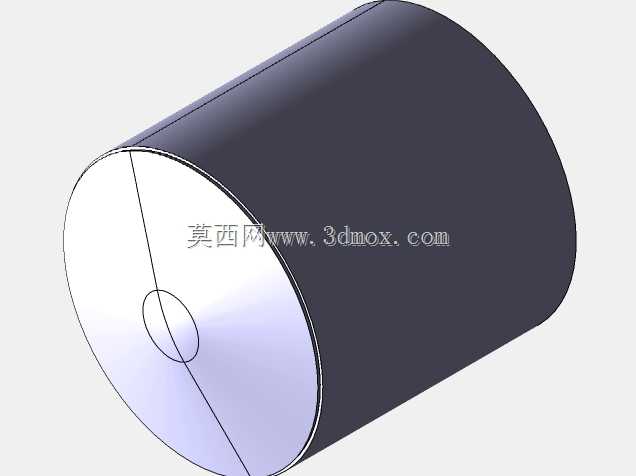

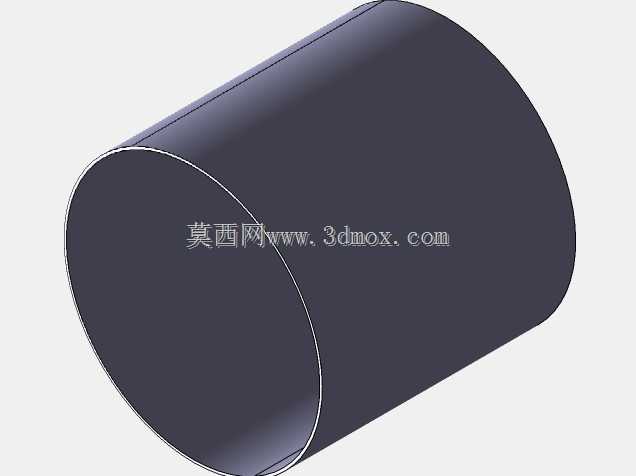

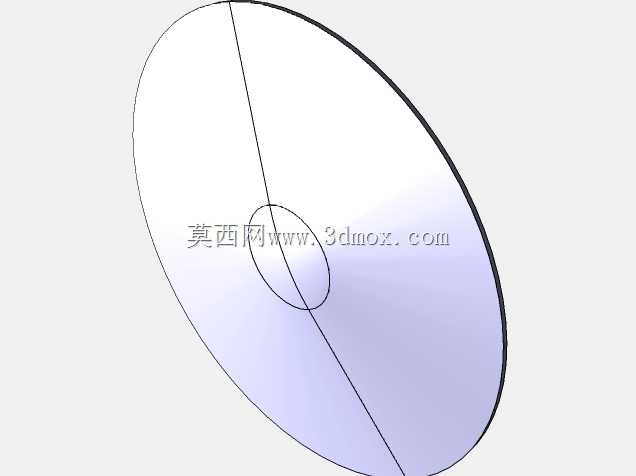

　　这款承压储气设备主要面向车间气动钻孔作业的气源稳定供给场景，在批量零件钻削加工工位中，压缩空气经管网输送时容易出现压力波动，尤其是多台钻床同时作业时，瞬时耗气量增大会导致气动夹具、风钻的工作压力不足，直接影响钻孔进给的稳定性与夹具夹紧可靠性，该容器可作为近端缓冲储气单元，平衡管网压力波动，保障工位气压稳定维持在额定工作区间。从结构设计逻辑来看，容器主体采用圆柱形筒体搭配标准椭圆封头的焊接结构，这类结构在承压状态下应力分布更均匀，避免方形结构存在的应力集中问题，筒体壁厚根据额定工作压力做了等强度核算，在满足承压强度要求的前提下尽可能控制整体重量，减少安装支架的承载负荷。容器侧壁预留的接口布局充分考虑了现场安装的操作便利性，

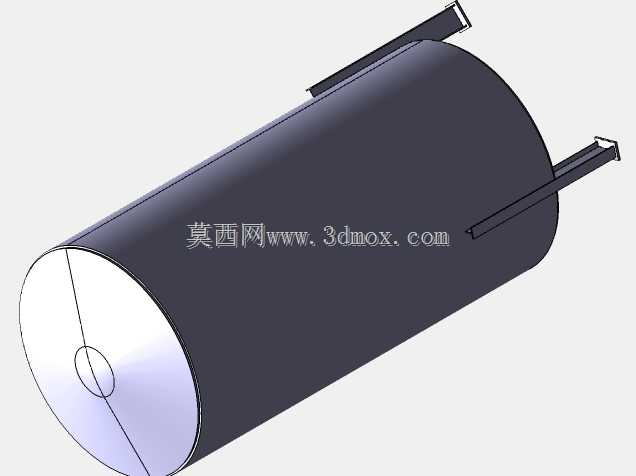

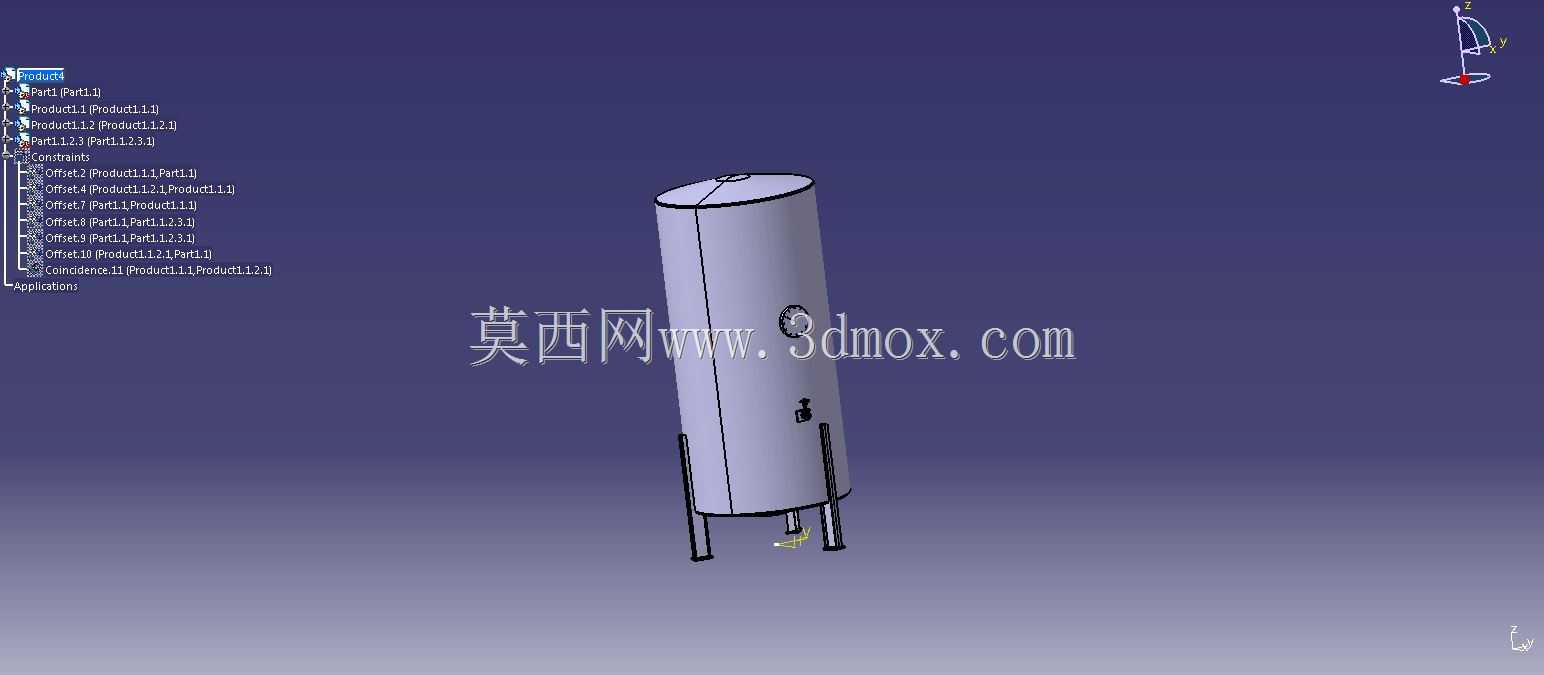

　　进气口设置在筒体上部偏侧位置，避免进气气流直接冲击筒底造成积液扰动，出气口靠近筒体顶部且设置内伸式挡液结构，防止长期运行中积聚的冷凝水随压缩空气进入下游气动管路，造成风钻零件锈蚀、气动密封件过早损坏。底部设置的排污接口采用外螺纹连接形式，日常维护时可快速打开排出筒内积聚的冷凝水与杂质，无需拆解主体管路。安装边界方面，容器底部设置的鞍式支撑座预留了标准螺栓安装孔，可直接固定在工位旁的设备支架或者混凝土基础上，支撑座的间距经过重心核算，满压状态下不会出现倾覆风险，整体外形尺寸适配常规车间工位的侧边安装空间，不会占用钻床的操作面区域，也不会阻碍工件上下料的操作动线。在功能特性上，容器的额定工作压力匹配车间常规压缩空气管网的输出压力，

　　可储存足够容积的压缩空气，当多台钻孔设备同时启动耗气时，容器内的储备气体可快速补充，避免气压骤降导致的钻孔进给速度不稳、孔壁粗糙度超差、夹具夹紧力不足引发的工件位移等问题。筒体上预留的压力表安装接口可直接加装现场显示压力表，方便运维人员直观查看容器内的实时压力，不需要额外外接测压管路。设计过程中充分考虑了焊接工艺的可实现性，筒体纵缝、环缝均采用开坡口的对接焊形式，焊后可进行整体无损检测，保障焊缝的承压可靠性，封头与筒体的连接位置做了圆弧过渡处理，减少焊接应力集中，提升长期交变载荷下的结构疲劳寿命。这类近端储气容器相比集中式的大型储气罐，距离用气工位更近，压力响应速度更快，管路压力损失更小，对于分散布置的钻孔加工工位来说，不需要重新铺设大口径的供气管网，只需要在工位近端加装该容器即可实现气压稳定，改造成本更低，安装调试周期更短，适配多品种小批量的机加工车间灵活布局需求。
