单极微型断路器三维结构设计模型

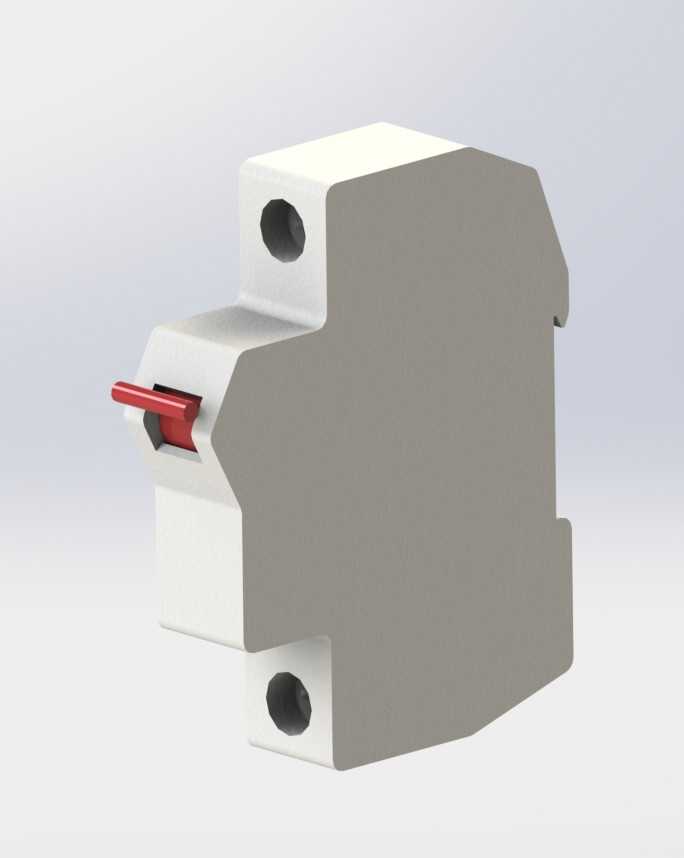

　　这款单极微型断路器的三维结构，完全贴合民用及工业末端配电场景的实际使用需求，日常多见于住宅户内配电箱、工业机柜二次回路、小型设备供电支路等位置，核心作用是在回路出现过载、短路故障时快速切断供电通路，避免线路过热起火、用电设备烧毁，同时也可作为回路日常分合操作的手动开关使用。从结构设计逻辑来看，模型还原了产品的实际装配关系：外壳采用上下扣合的阻燃绝缘壳体结构，预留的上下两个穿线孔对应进出线接线位，孔位尺寸匹配常规6平方及以下导线的接线端子安装空间，前端突出的红色操作手柄具备明确的分合位置标识，手柄操作行程符合低压电器的操作力设计要求，不会出现误触脱扣的情况。安装边界上，模型还原了标准DIN导轨安装的卡扣结构，

　　背部的卡槽尺寸完全适配行业通用的35mm标准导轨，单极产品的宽度对应1个标准模数位，多极拼装时可直接通过侧边的拼接卡扣组合，无需额外调整安装位，壳体的棱角做了适配注塑脱模的圆角处理，既符合注塑生产的工艺要求，也避免安装时划伤操作人员。功能结构上，模型还原了内部脱扣机构的安装预留空间，操作手柄与内部连杆、脱扣器的联动位置做了准确的对位，进出线端的接线端子安装位预留了足够的螺丝操作空间，日常接线时无需额外拆卸壳体即可完成导线压接，壳体侧面的散热缝隙位置也做了对应还原，保证断路器在额定电流工作时的热量可正常散出，避免长期过热影响使用寿命。建模过程中对各部件的装配间隙做了符合生产实际的预留，壳体合模缝的位置、手柄与壳体的配合间隙都控制在合理公差范围内，既不会出现部件干涉无法装配的问题，也不会因间隙过大导致防尘防护等级不达标，完全可以直接用于配电场景的装配模拟、机柜布局干涉检查，也可作为低压电器结构设计的参考样件使用。
