金属封装三引脚直插晶体管结构设计

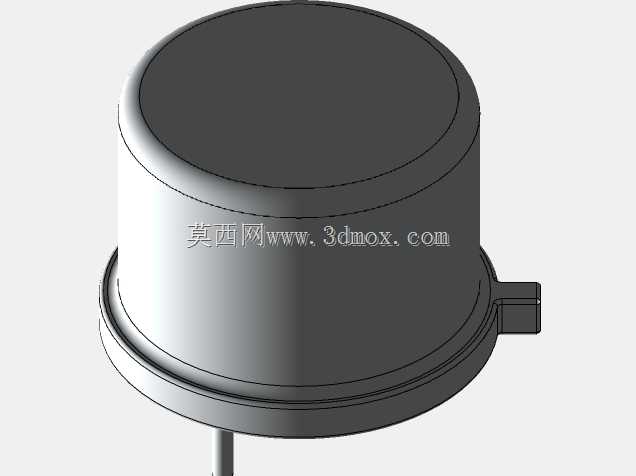

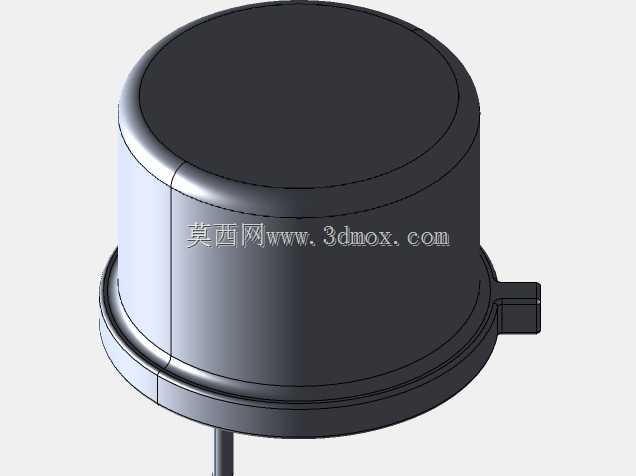

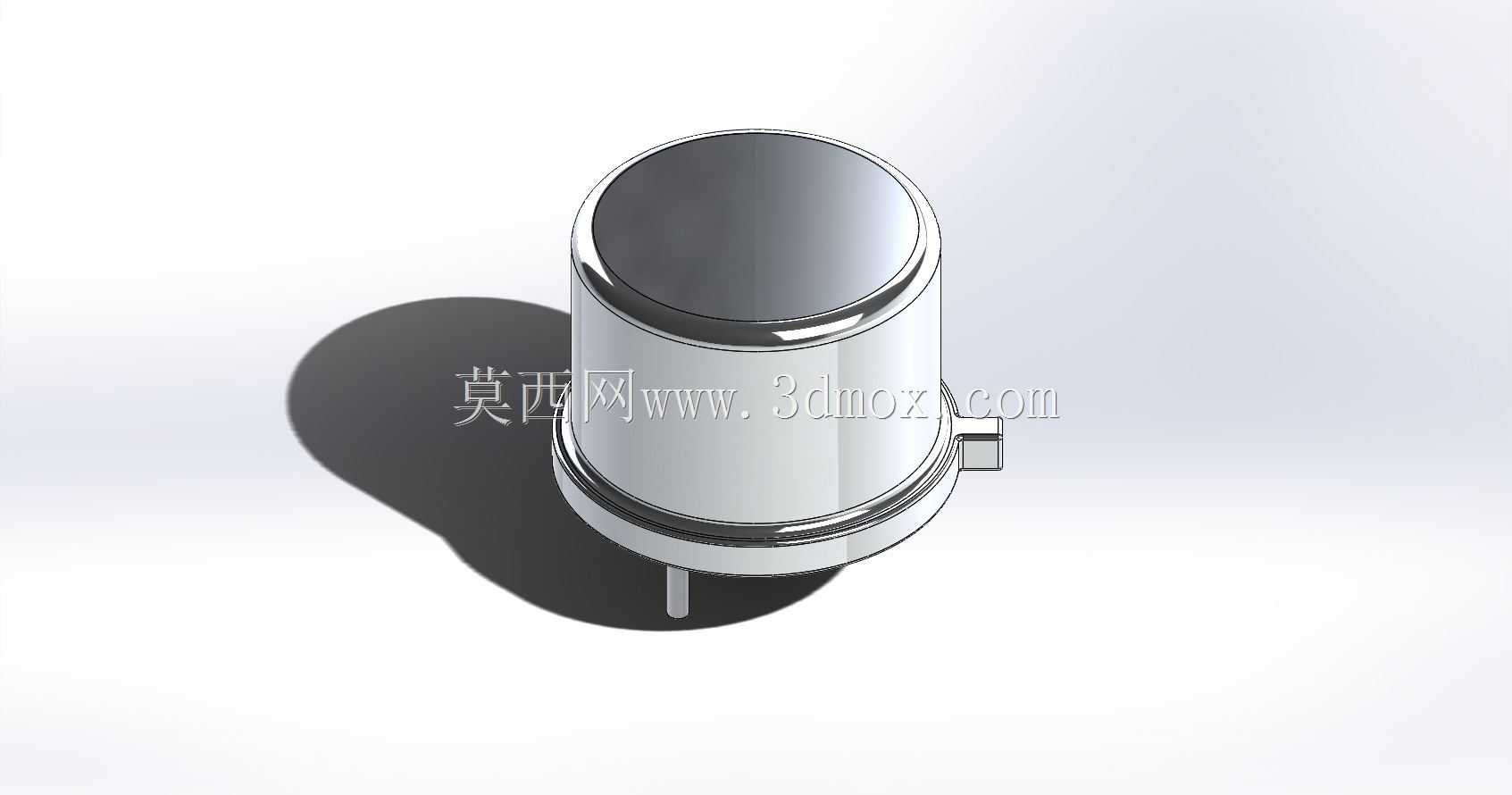

　　这款金属封装直插式三引脚晶体管，是小功率半导体分立器件里应用极广的封装结构，常被用在工业测控板卡、老式模拟音频设备、高压触发回路、高温环境下的信号放大与开关通断场景中，相比塑料封装的同规格器件，金属管壳的电磁屏蔽性能更优，在强电磁干扰的工业现场、射频信号链路周边使用时，能有效降低外界杂波对器件内部PN结工作状态的干扰，同时金属壳体的散热效率更高，可在持续通流的工况下更快把结温传导到PCB板面与周边空气里，避免器件因过热出现参数漂移甚至热击穿失效。从结构设计逻辑来看，整个器件采用圆柱式金属管壳作为主体封装，顶部为冲压成型的平端金属封盖，管壳侧壁做了卷边收口工艺，和底部的金属基座压合密封，

　　内部的半导体芯片通过导电胶粘接在基座的散热凸台上，三根引脚从基座底部垂直引出，其中一根引脚和金属管壳直接连通，作为接地引脚使用，既可以实现壳体接地屏蔽，也能额外增加一条散热通路，另外两根引脚分别对应芯片的基极与发射极，引脚采用可焊性良好的镀铜铁合金材质，直径适配常规PCB板上0.8mm的安装孔径，引脚伸出基座的长度满足波峰焊、手工焊两种焊接工艺的吃锡深度要求，不会因为引脚过短导致虚焊，也不会因为引脚过长在剪脚时对管壳内部的键合引线造成机械应力损伤。在安装边界尺寸上，管壳的圆柱外径控制在标准TO-5封装的尺寸范围内，总高度包含引脚在内适配常规板卡的元器件高度限制，安装时不需要在PCB上预留额外的避让空间，

　　管壳侧面预留的小凸台是封装定位结构，在自动化插件作业时可以通过这个凸台识别器件的引脚方向，避免插件时引脚极性插反导致的电路故障。设计过程中重点考虑了不同工况下的结构可靠性，管壳和基座的压合位置做了密封处理，可满足常规工业环境下的防潮、防盐雾要求，引脚和基座之间采用玻璃绝缘子烧结固定，既保证了引脚和金属基座之间的绝缘性能，也能在焊接高温下避免引脚松动移位，绝缘子的热膨胀系数和金属基座、引脚材质匹配，在温度循环变化的工况下不会出现绝缘子开裂导致的密封失效问题。在实际选型使用时，这种封装的晶体管可以直接替换同引脚定义的同规格塑封器件，不需要修改PCB的封装焊盘设计，对于需要提升设备抗干扰能力、优化器件散热条件的场景，替换成本极低，在做三维布局时，只需要注意管壳和周边高大元器件的间距，预留出焊接时的烙铁操作空间即可，不需要额外设计固定结构，依靠引脚的焊接强度就可以满足常规振动工况下的安装牢固度要求。
