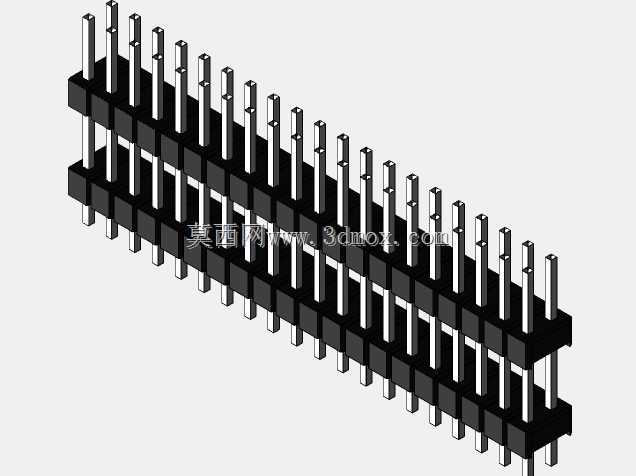

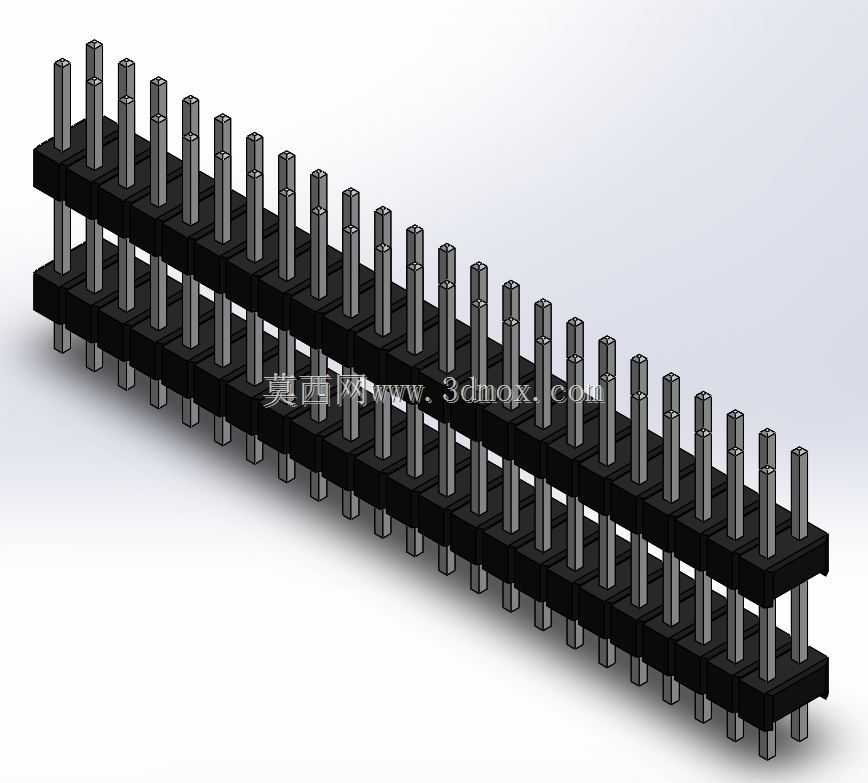

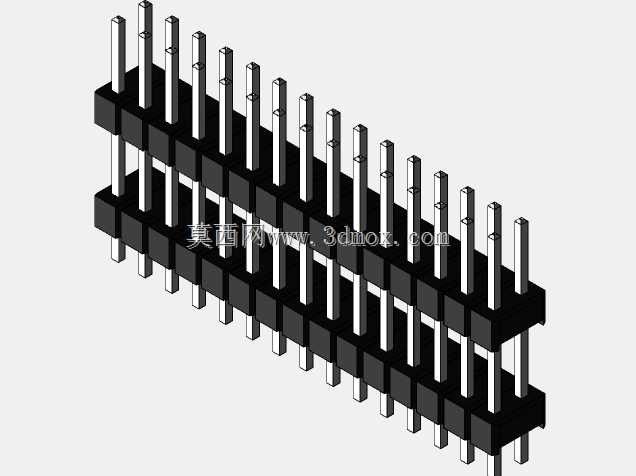

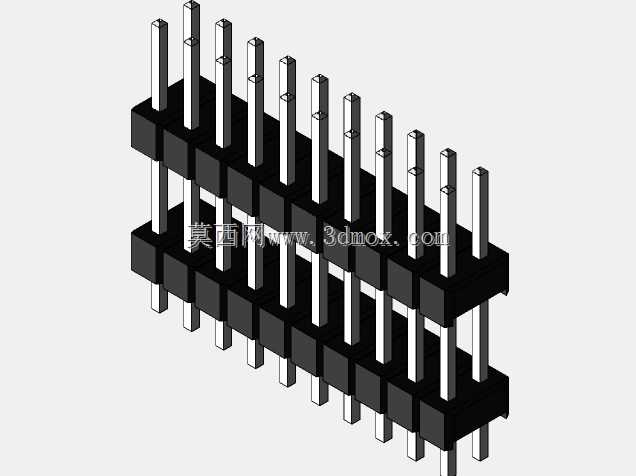

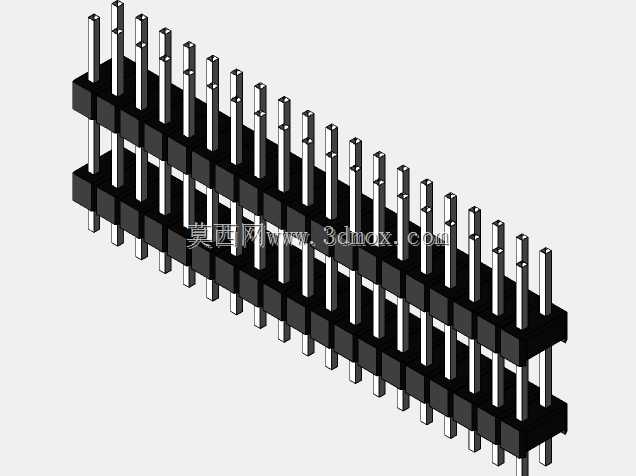

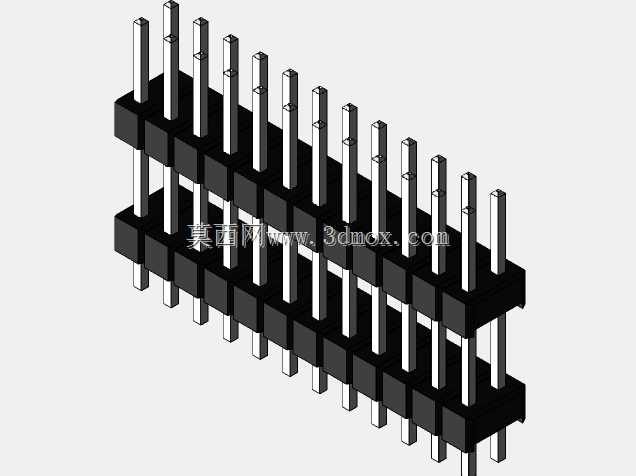

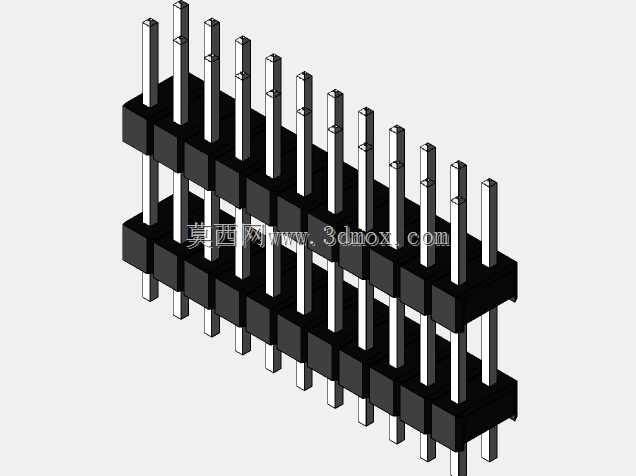

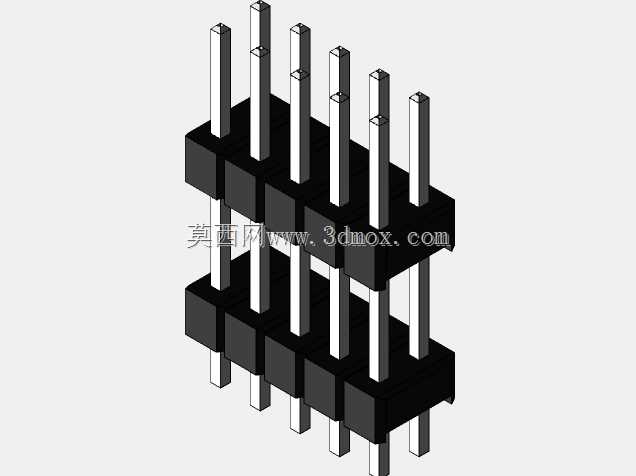

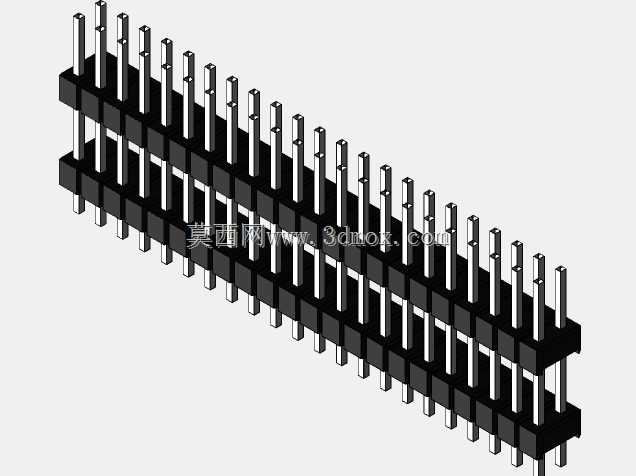

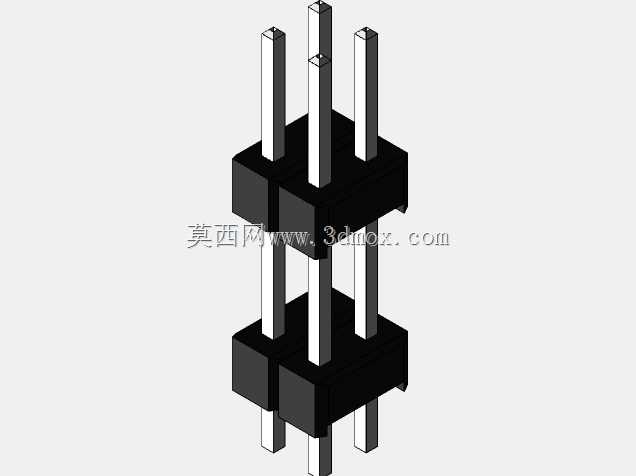

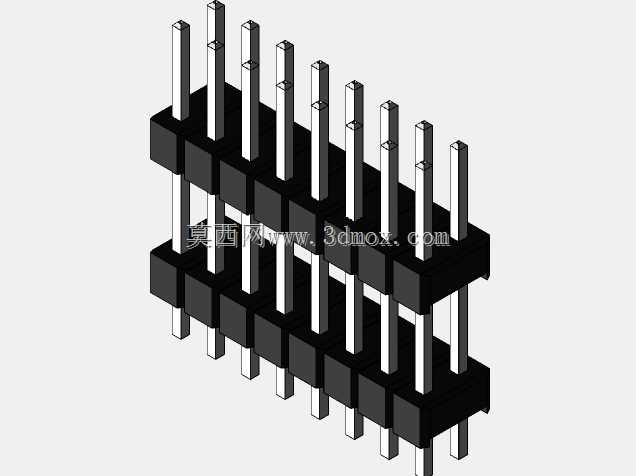

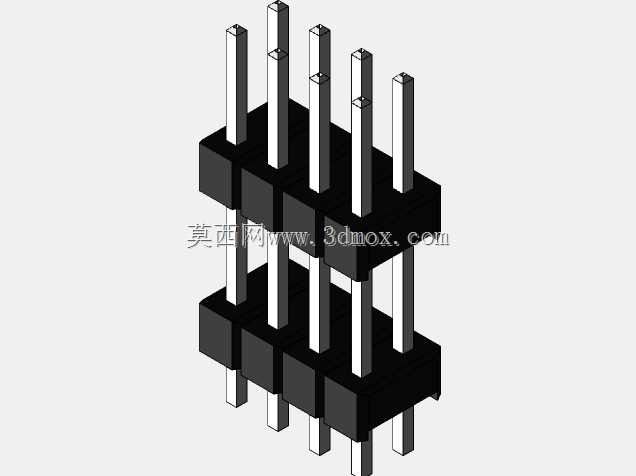

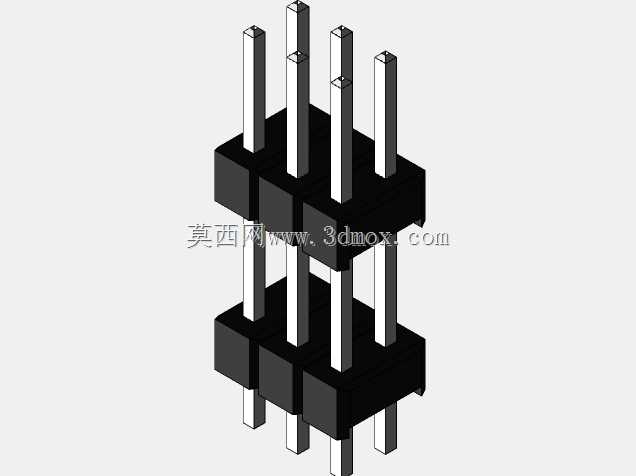

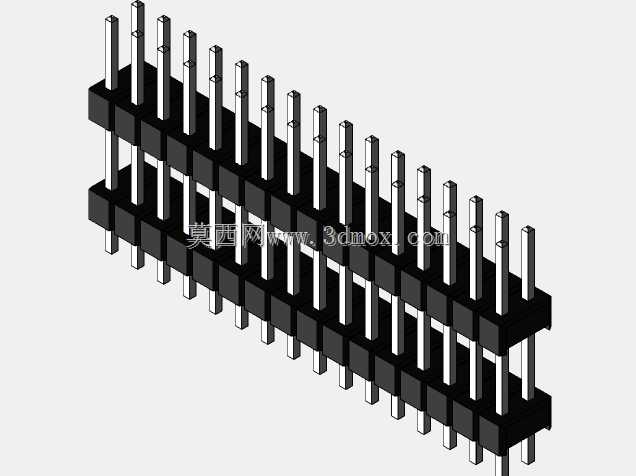

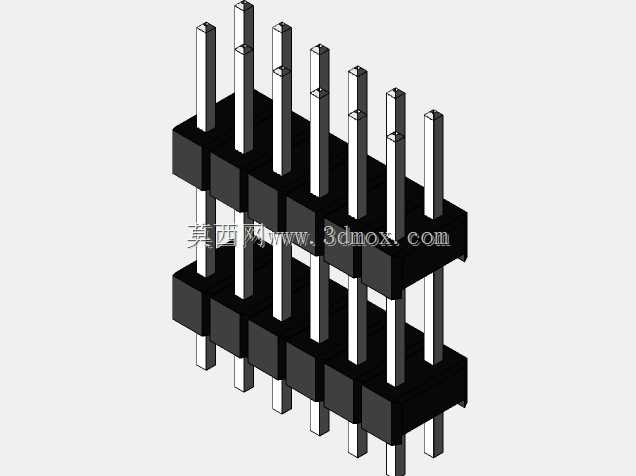

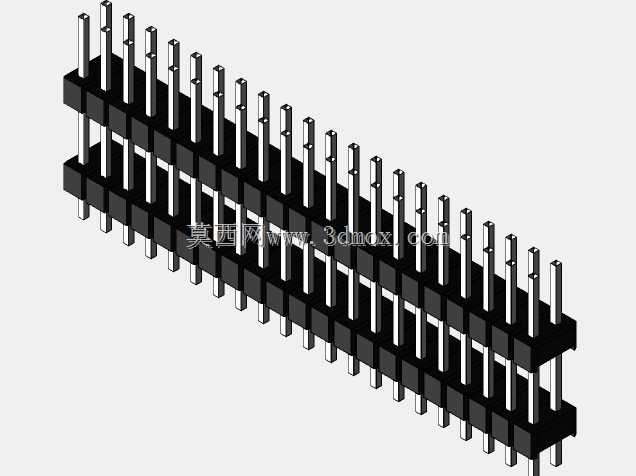

双排20mm接触高度伯格连接器结构

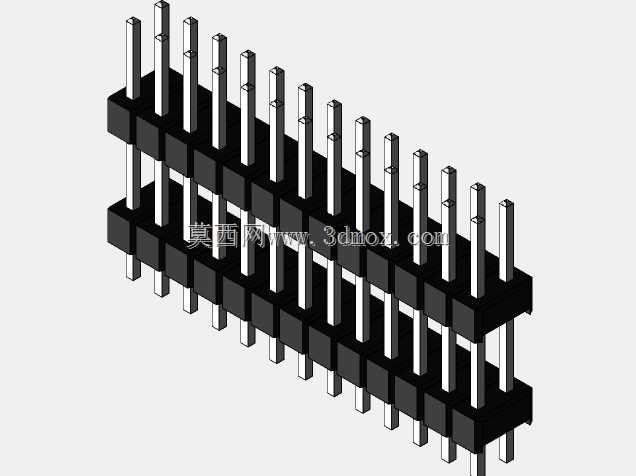

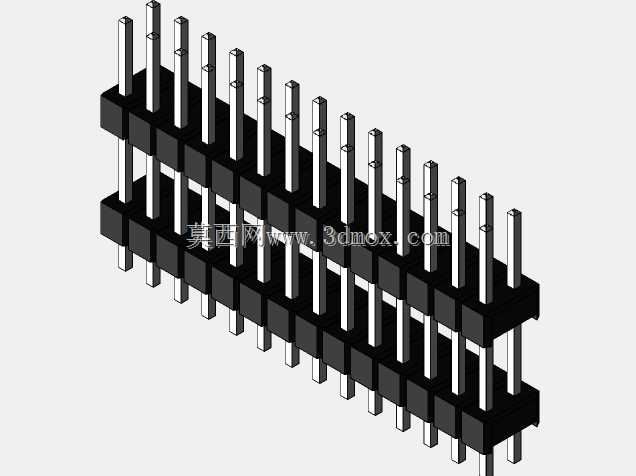

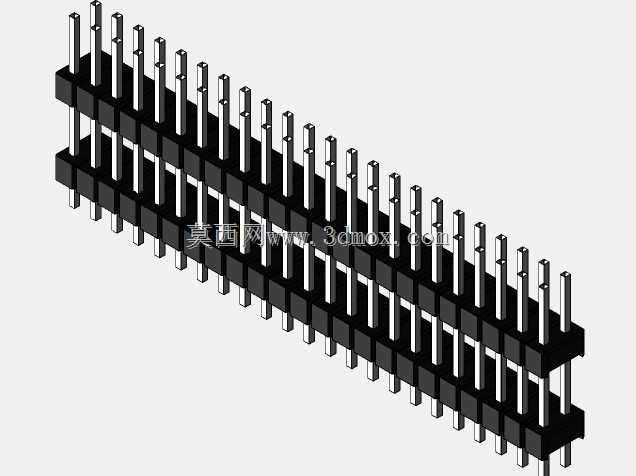

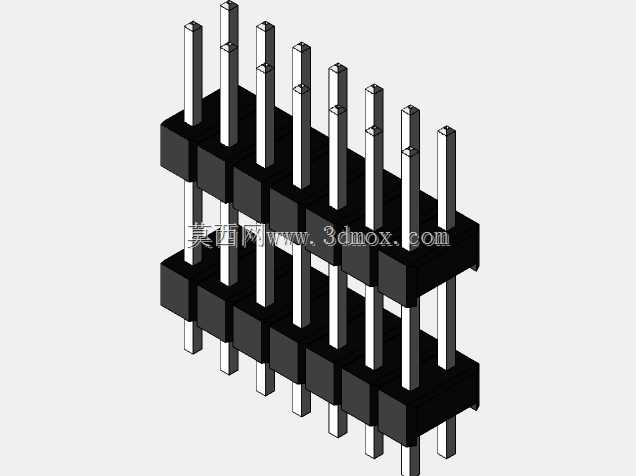

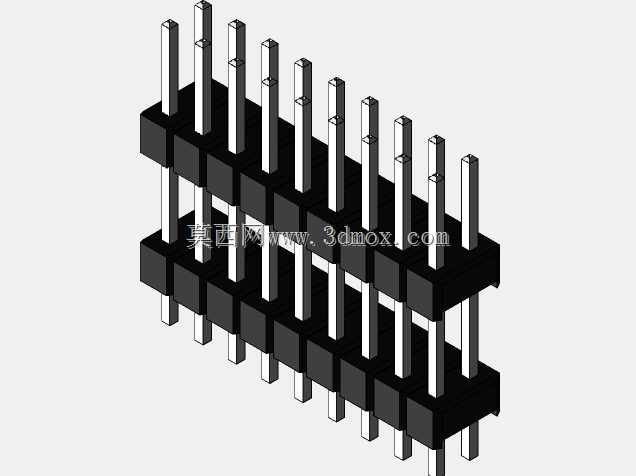

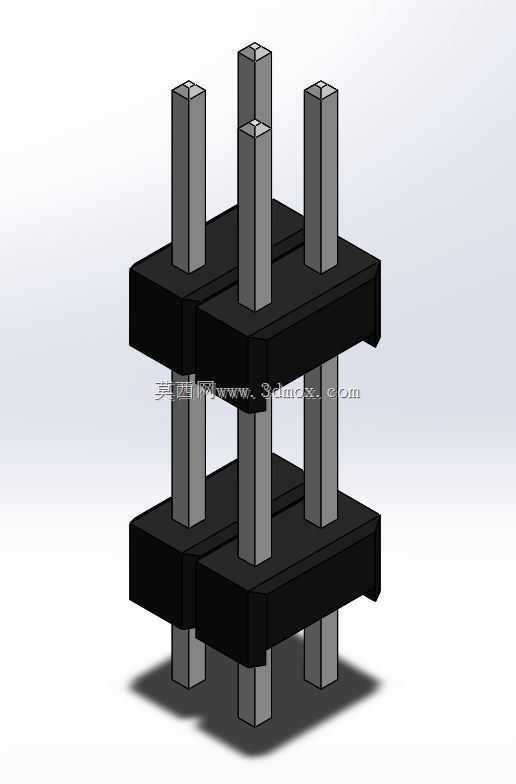

　　这款双排插针结构在工业控制板卡、传感信号采集回路、低压电源传输场景中应用十分广泛，日常做设备电控部分选型时，这类接触高度20mm的双排接插件常被用在板对板垂直连接、板外接线转接的位置，能在紧凑的设备内部空间里完成多回路信号的稳定连通。从结构设计来看，插脚采用方形截面金属基材，表面做镀覆处理保障接触导通性能，每排插脚的间距遵循通用接插件标准间距，两排插脚平行排布，配合黑色绝缘基座完成插脚之间的电气隔离，基座采用耐高温绝缘工程塑料注塑成型，既能在波峰焊、回流焊的加工温度下保持结构不变形，也能在设备长期运行过程中耐受一定的振动与温度波动，避免插脚移位导致的接触不良。设计过程中首先要明确安装边界，

　　插脚伸出基座上下两端的长度匹配20mm接触高度要求，下端伸出长度适配PCB板的焊接通孔深度，穿过板卡后焊盘焊接的余量控制在常规加工允许范围内，上端伸出长度适配对接母座的插接深度，保证插合后接触面积满足额定电流的载流要求，不会因为接触面积过小导致接插部位发热。绝缘基座的外形做了限位凸台设计，安装时可以和PCB板上的定位孔匹配，避免焊接过程中基座偏移导致插脚歪针，两排基座之间的连接筋做了加厚处理，在批量插合作业时能承受一定的插拔力，不会出现基座开裂的问题。实际选型使用时，这类双排插针的载流能力根据单根插脚的截面尺寸确定，信号回路使用时可以满足常规传感信号、通讯信号的传输要求，小电流电源回路使用时也能稳定承载对应电流，

　　在仪器仪表内部的信号转接板、工业传感器的接线端子模块、小型控制设备的主板扩展接口上都能适配。建模过程中需要重点保证插脚的位置度公差，每根插脚相对于基座基准面的垂直度要控制在合理范围内，否则批量生产时会出现插针对接困难、插脚弯折的问题，绝缘基座的拔模角度要符合注塑加工的工艺要求，壁厚保持均匀避免注塑过程中出现缩痕、翘曲，影响后续的装配精度。
