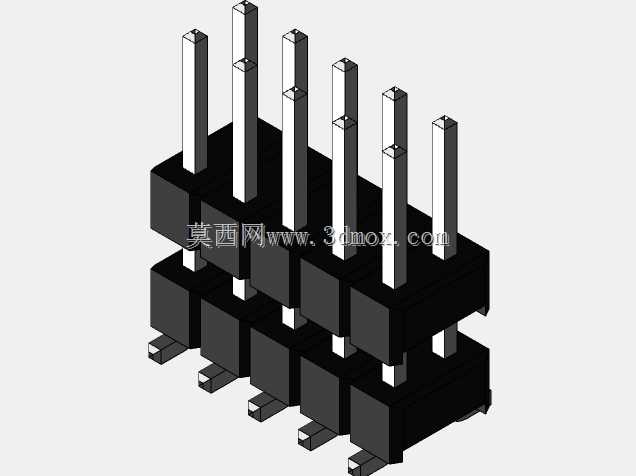

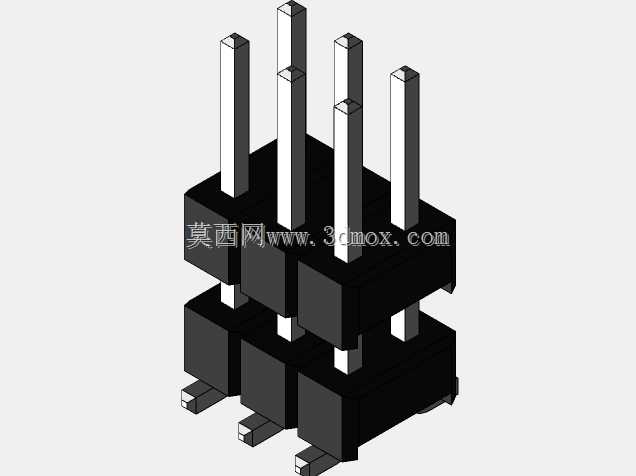

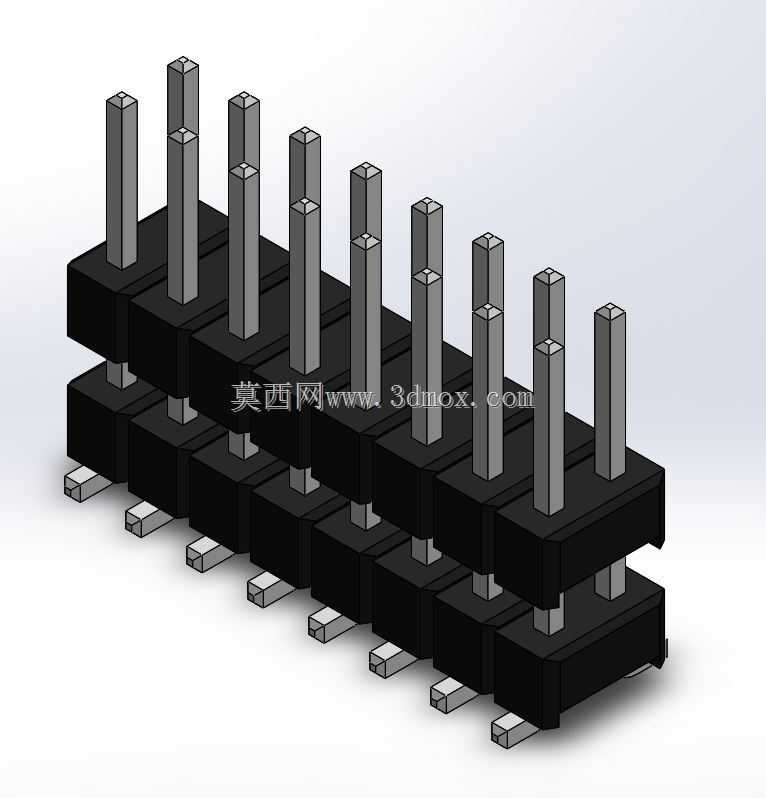

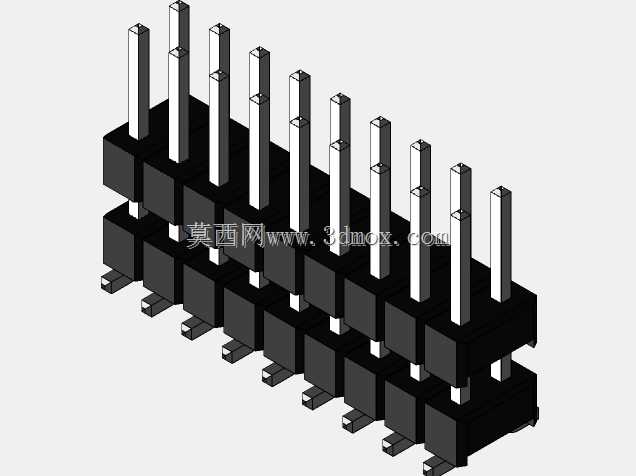

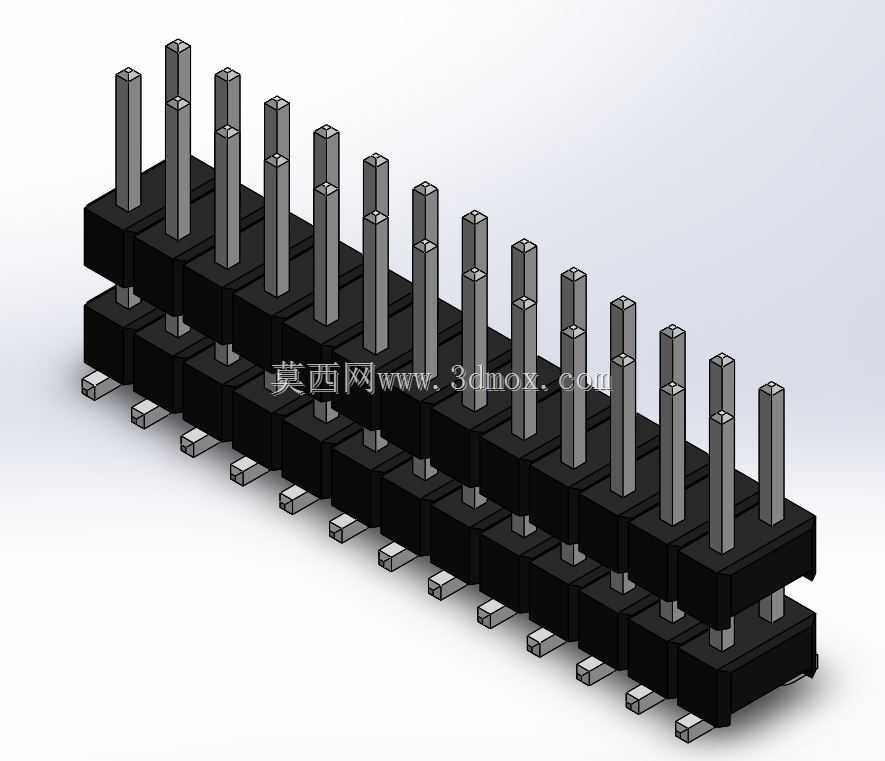

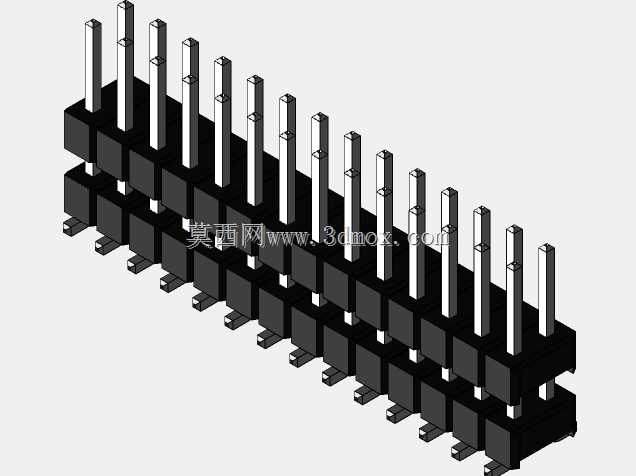

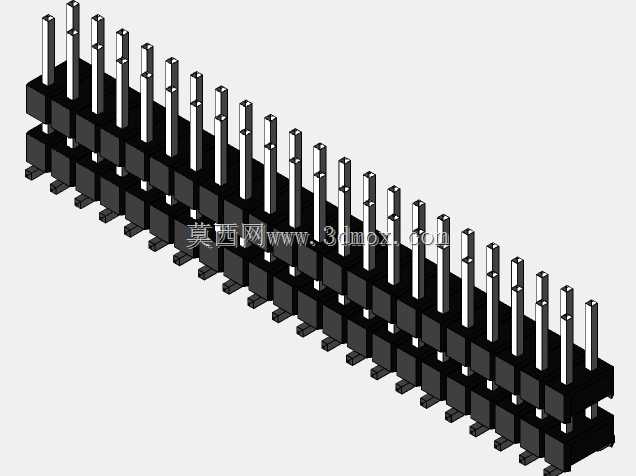

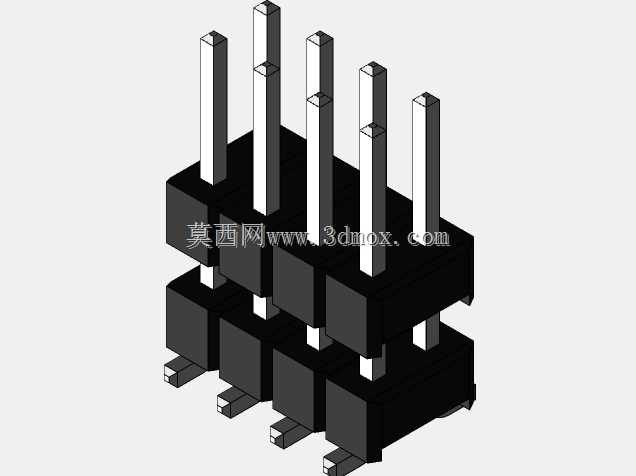

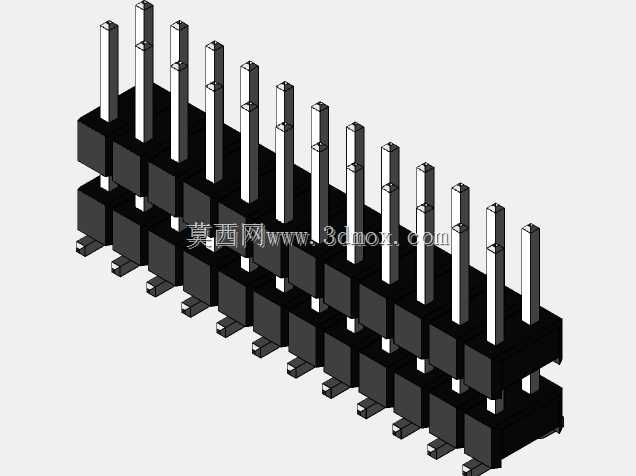

双排SMD13.5mm接触高度插针连接器

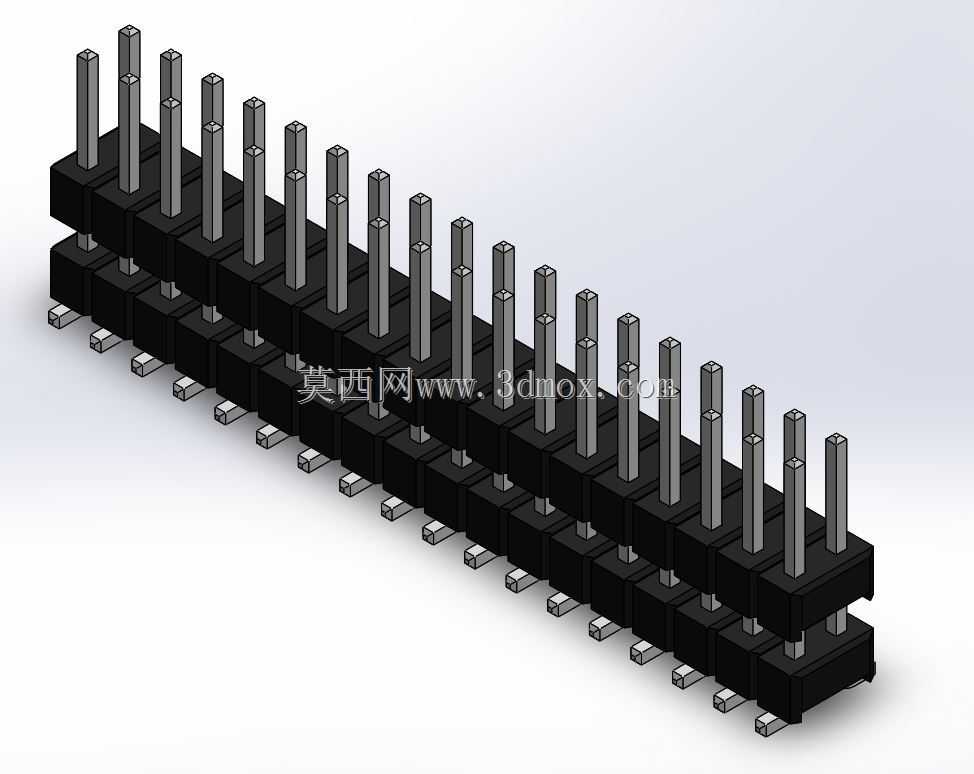

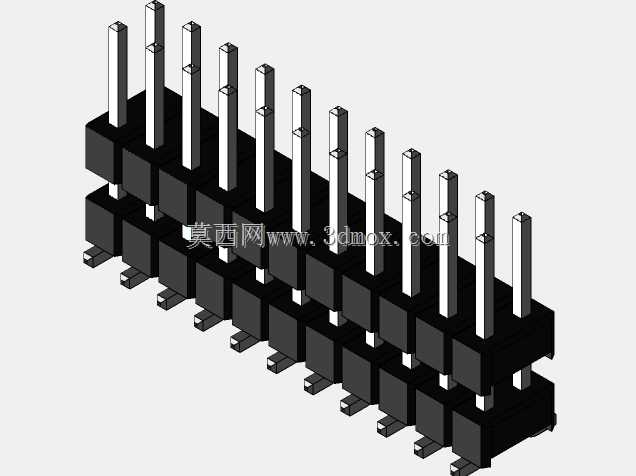

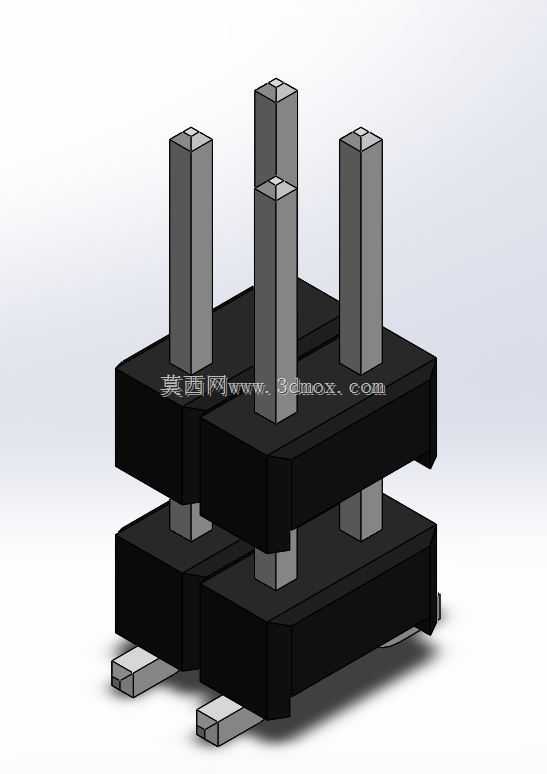

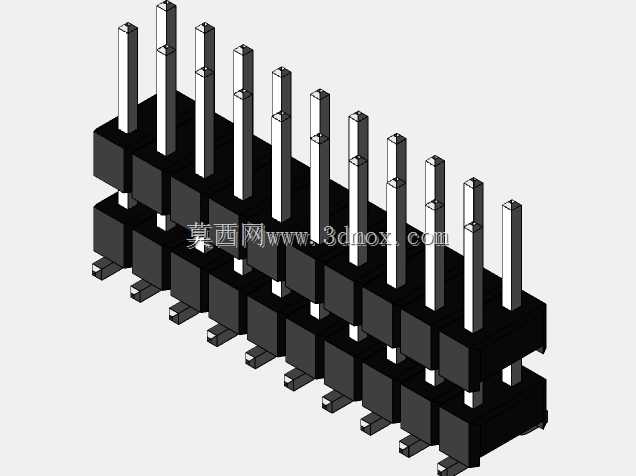

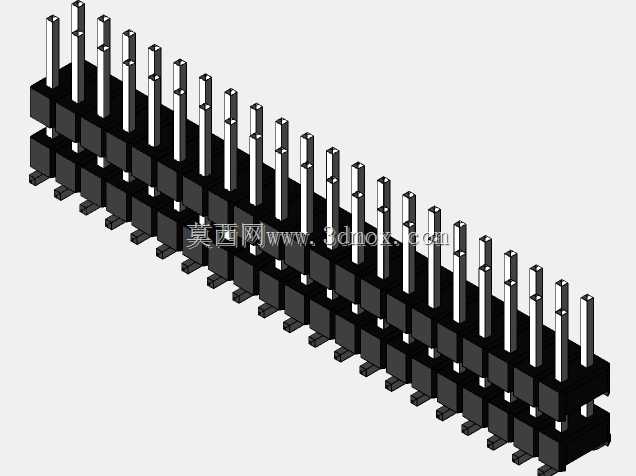

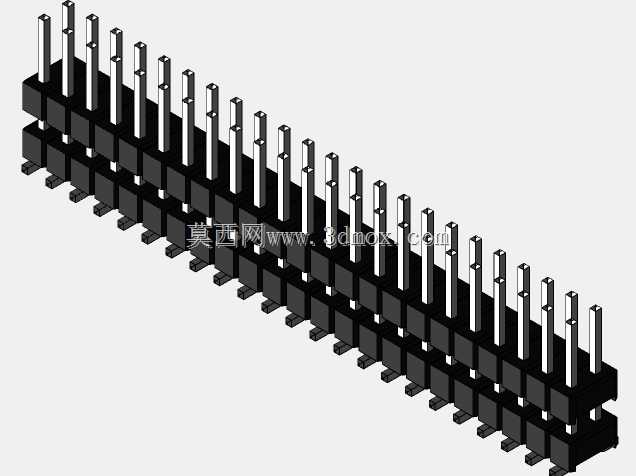

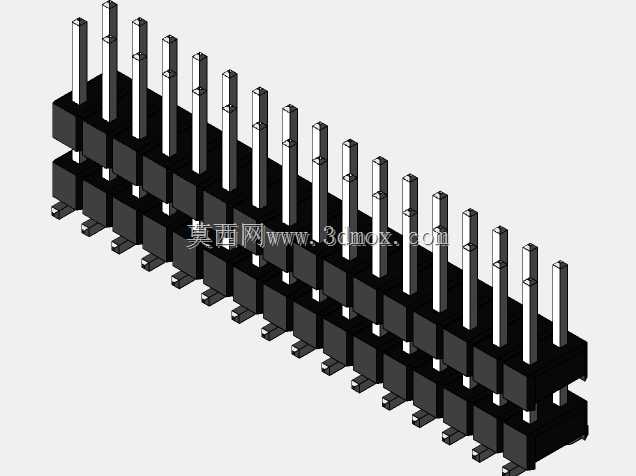

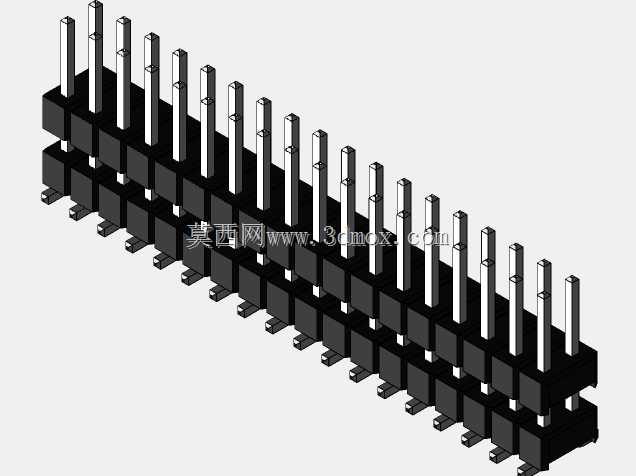

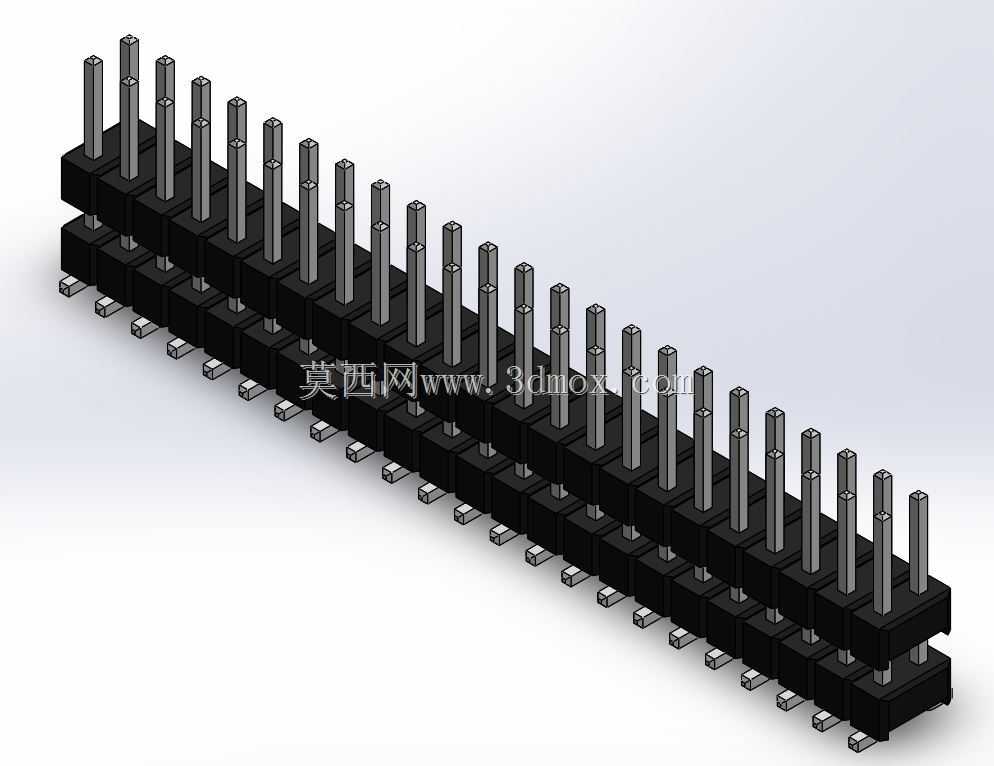

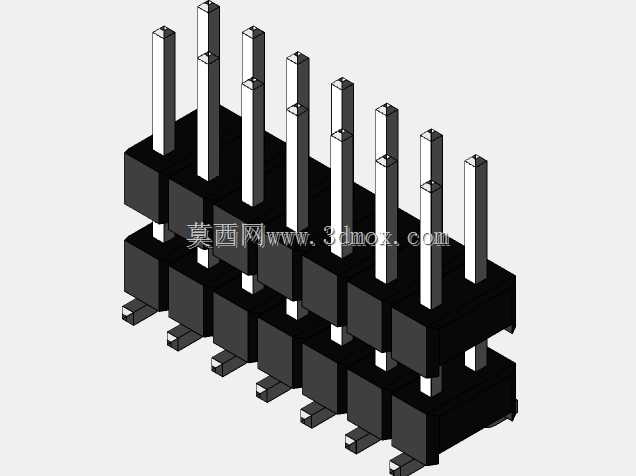

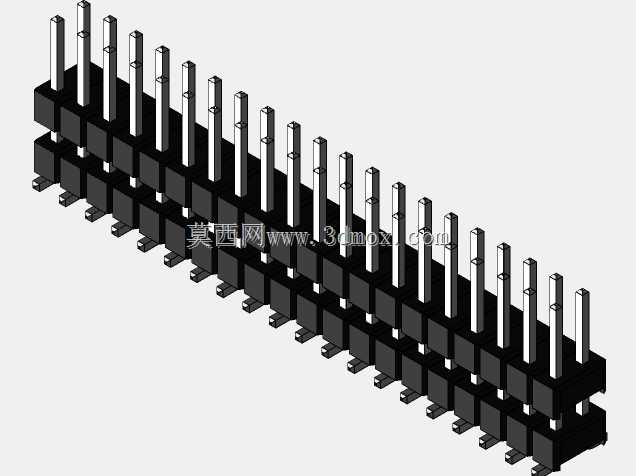

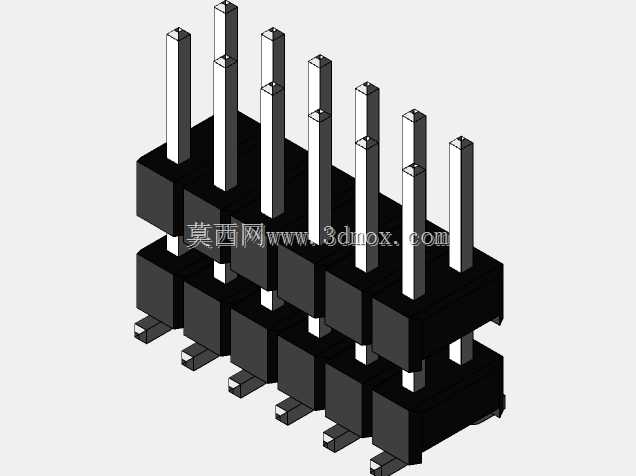

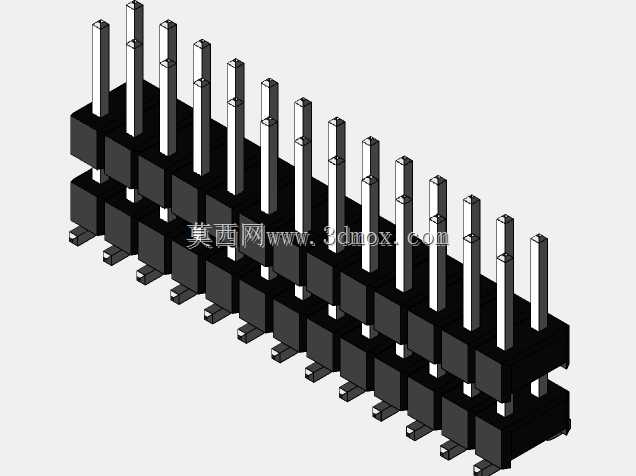

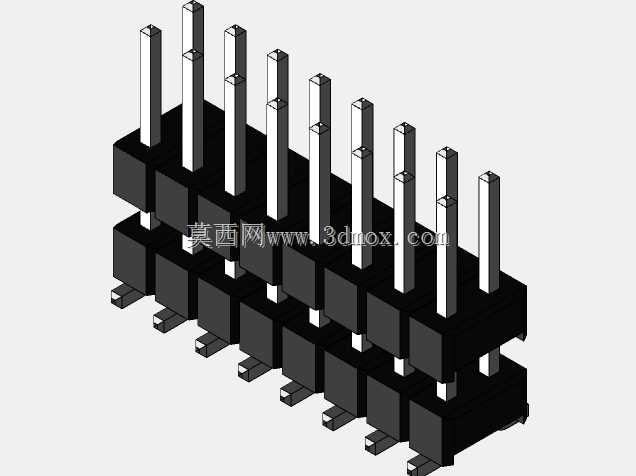

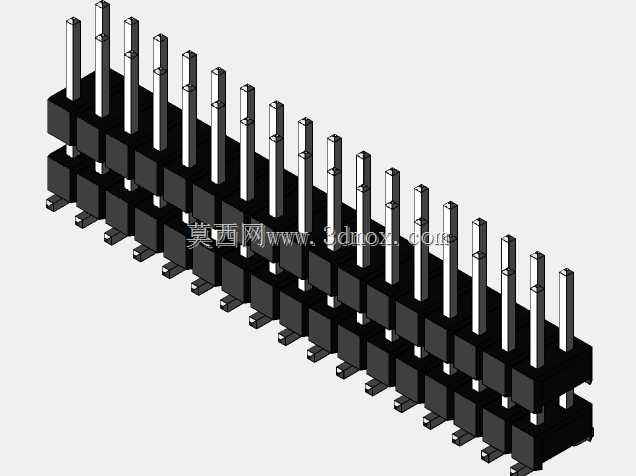

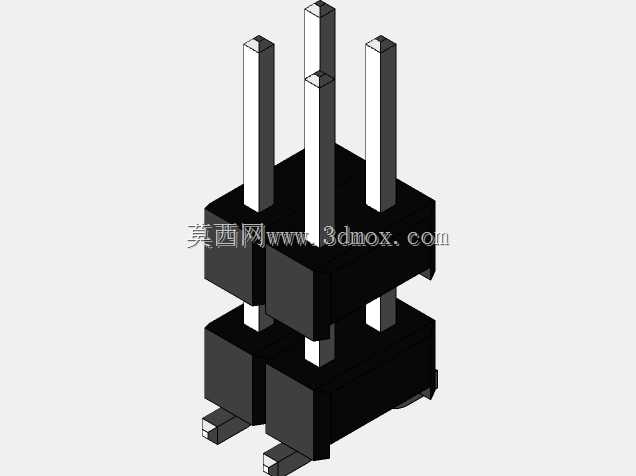

　　这款双排贴片式插针连接器，接触高度设定为13.5mm，主要面向高密度板对板连接场景设计，在工业控制板卡、传感信号采集模块、小型化智能终端的PCB互连环节应用广泛。不同于常规单排直插结构，双排错位排布的插针能在有限板宽内提供双倍信号通路，同时兼顾贴片焊接的工艺适配性，底部焊端采用标准SMD平贴设计，可直接适配回流焊工艺，无需额外开孔插装，能大幅提升SMT产线的组装效率，减少波峰焊工序带来的板件变形风险。从结构设计逻辑来看，插针主体采用方形截面铜质基材，表面做镀镍镀金处理，保证接触阻抗稳定，抗插拔磨损能力更强，插针根部与黑色绝缘基座采用过盈压合固定，基座选用耐高温LCP工程塑料，可承受260℃回流焊高温不变形，

　　相邻插针之间的绝缘筋位做了加高处理，避免高压信号场景下出现爬电击穿问题。安装边界方面，单组连接器的焊盘间距严格遵循标准2.54mm排针间距规范，双排焊盘的横向偏移量为1.27mm，适配市面上绝大多数通用PCB封装库，13.5mm的接触高度专门针对双层板堆叠间距做了匹配，当两块PCB平行堆叠时，插针露出端可直接对接对应高度的双排母座，不需要额外增加垫高柱，能有效压缩整机内部的堆叠空间。在实际选型使用中，这类插针常被用在传感信号的前端传输环节，比如多通道温度采集模块、工业编码器的信号输出端，每根插针可承载最高3A的持续电流，满足小功率信号与低压供电的同步传输需求，插针顶端做了小角度倒角处理，对接母座时可自动导正，

　　避免硬插导致的插针弯折问题。绝缘基座的底部设置了定位凸点，贴装时可与PCB上的定位孔配合，防止回流焊过程中器件移位导致的虚焊、连锡问题，双排结构的受力均匀性优于单排结构，多次插拔后基座不易出现翘曲变形，长期使用的接触可靠性更高。建模过程中严格还原了插针的倒角细节、基座的拔模斜度以及焊端的可焊面尺寸，可直接用于PCB结构干涉检查、整机装配模拟，也可作为接插件标准件导入常用设计库，减少重复建模的工作量。
