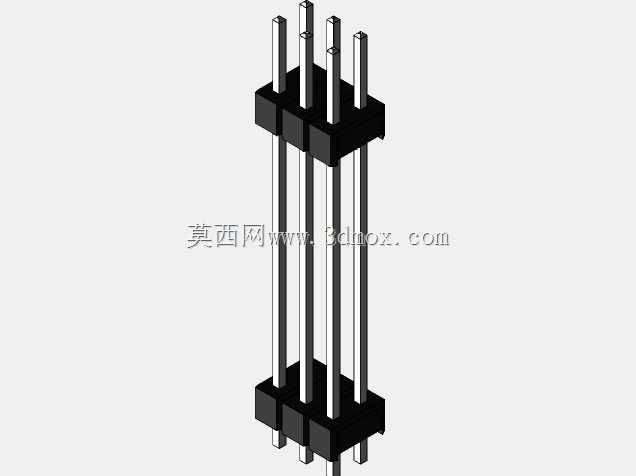

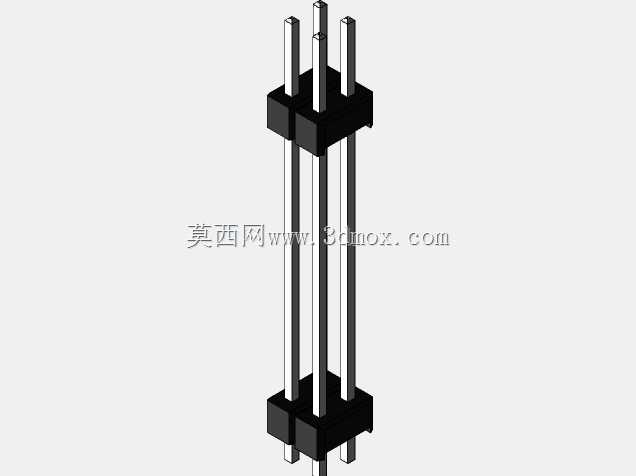

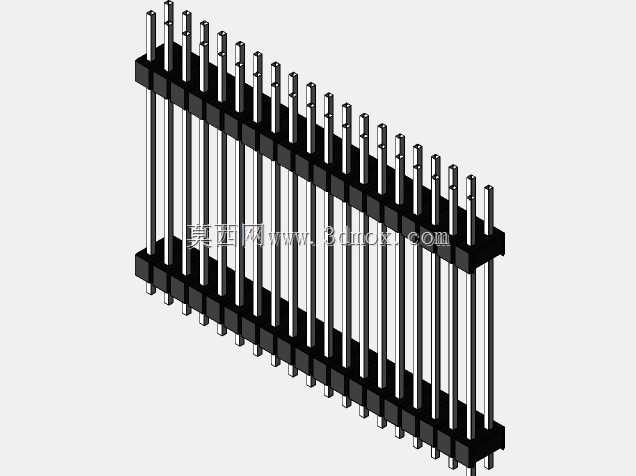

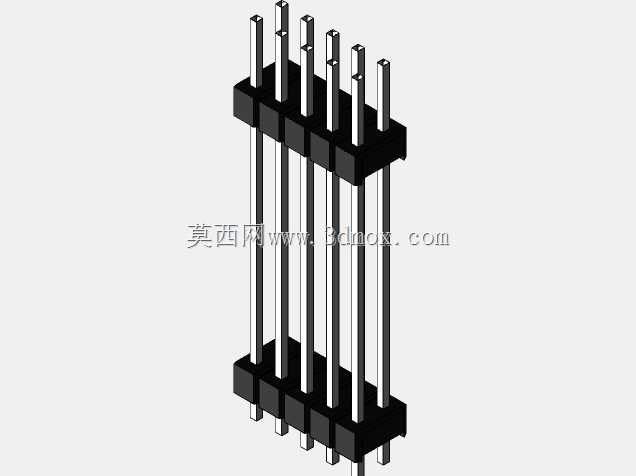

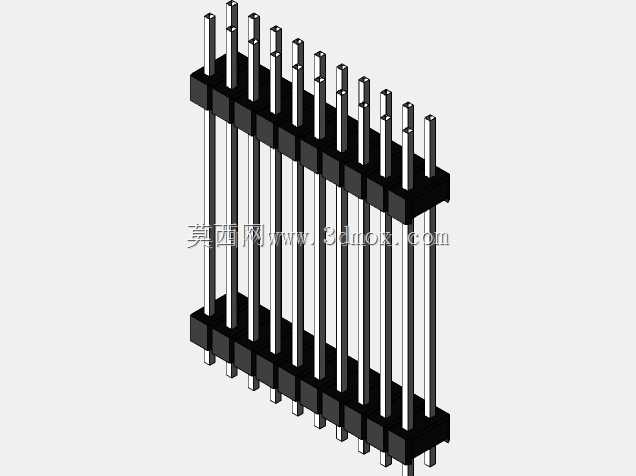

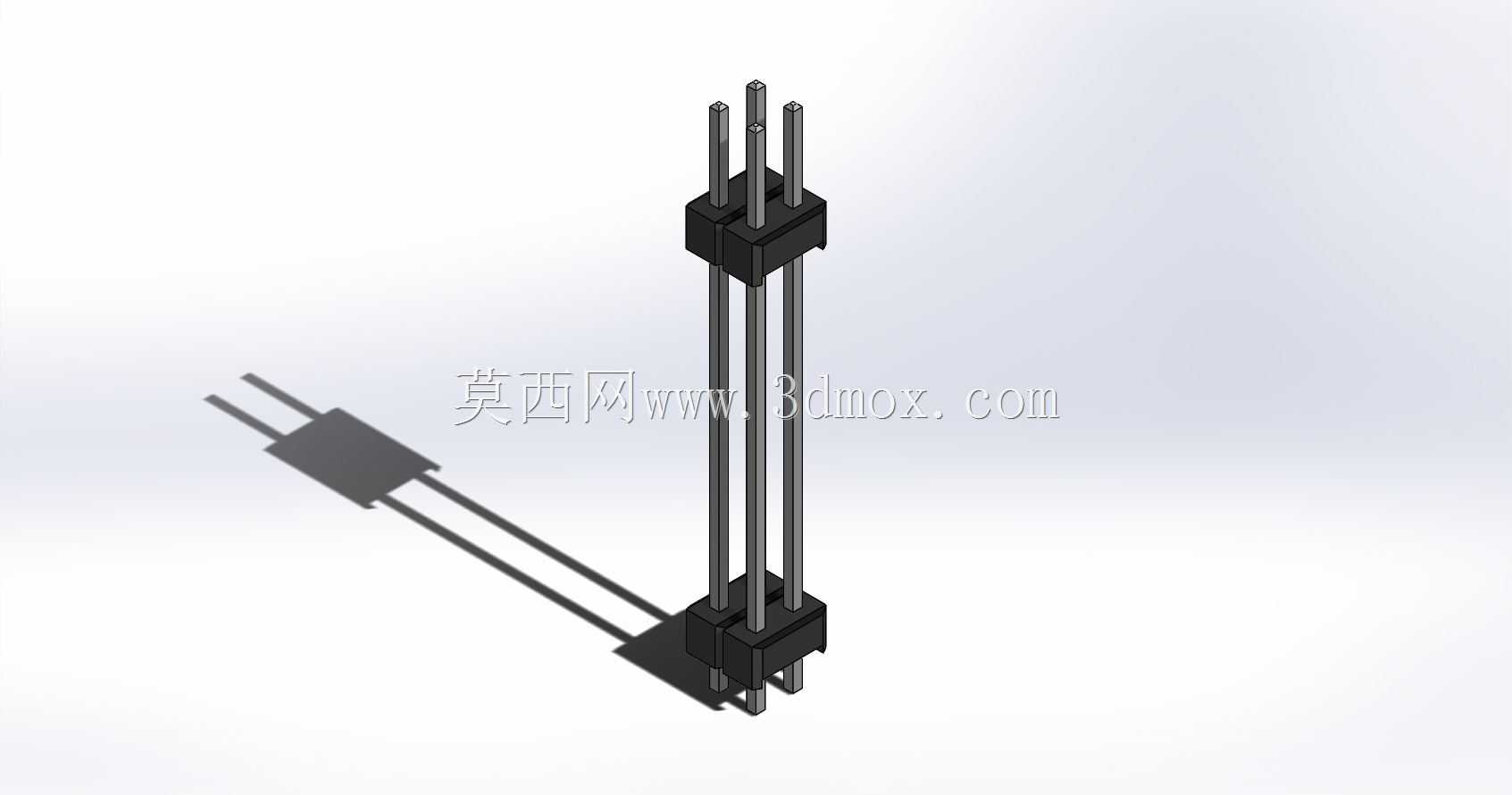

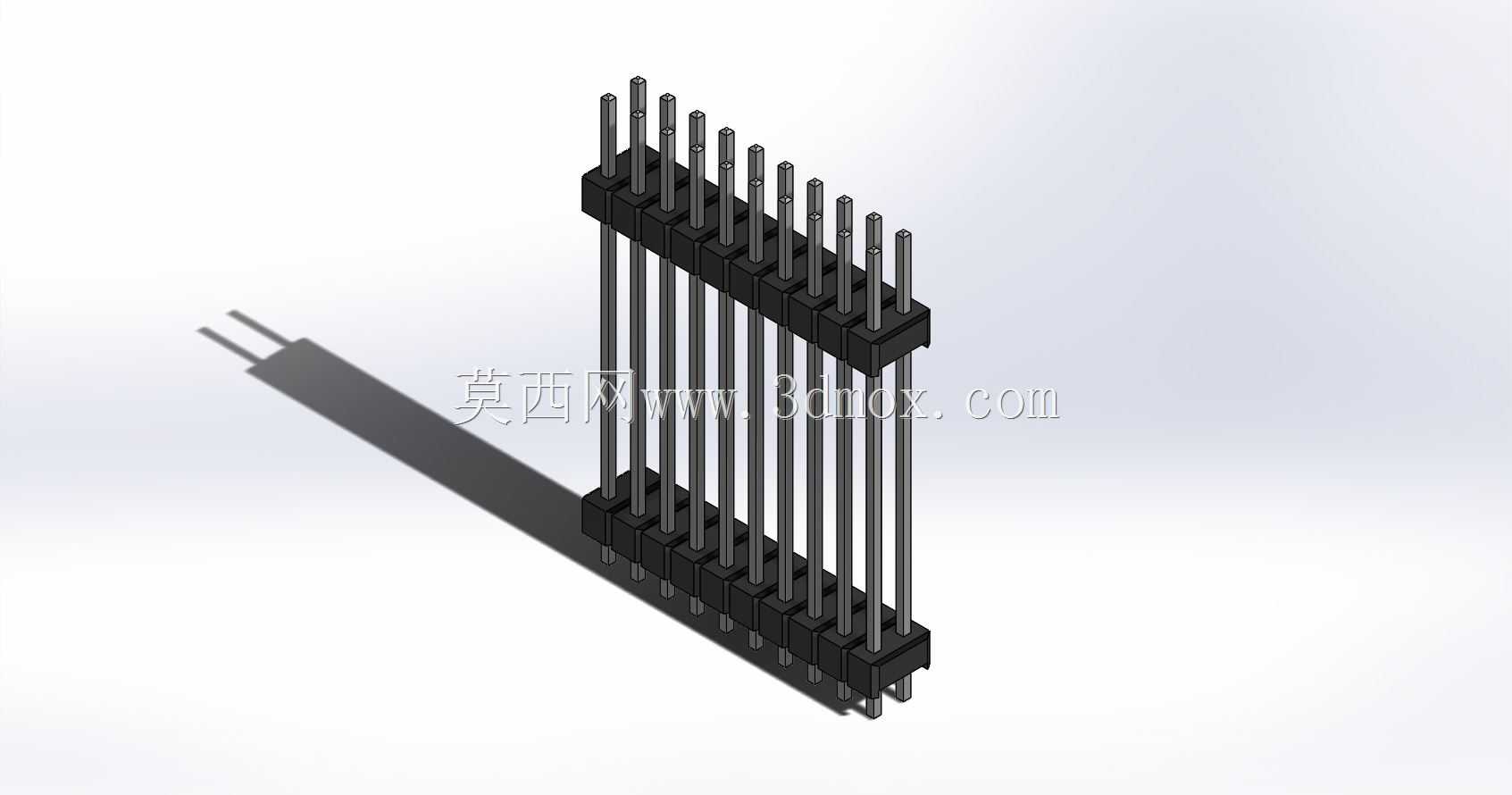

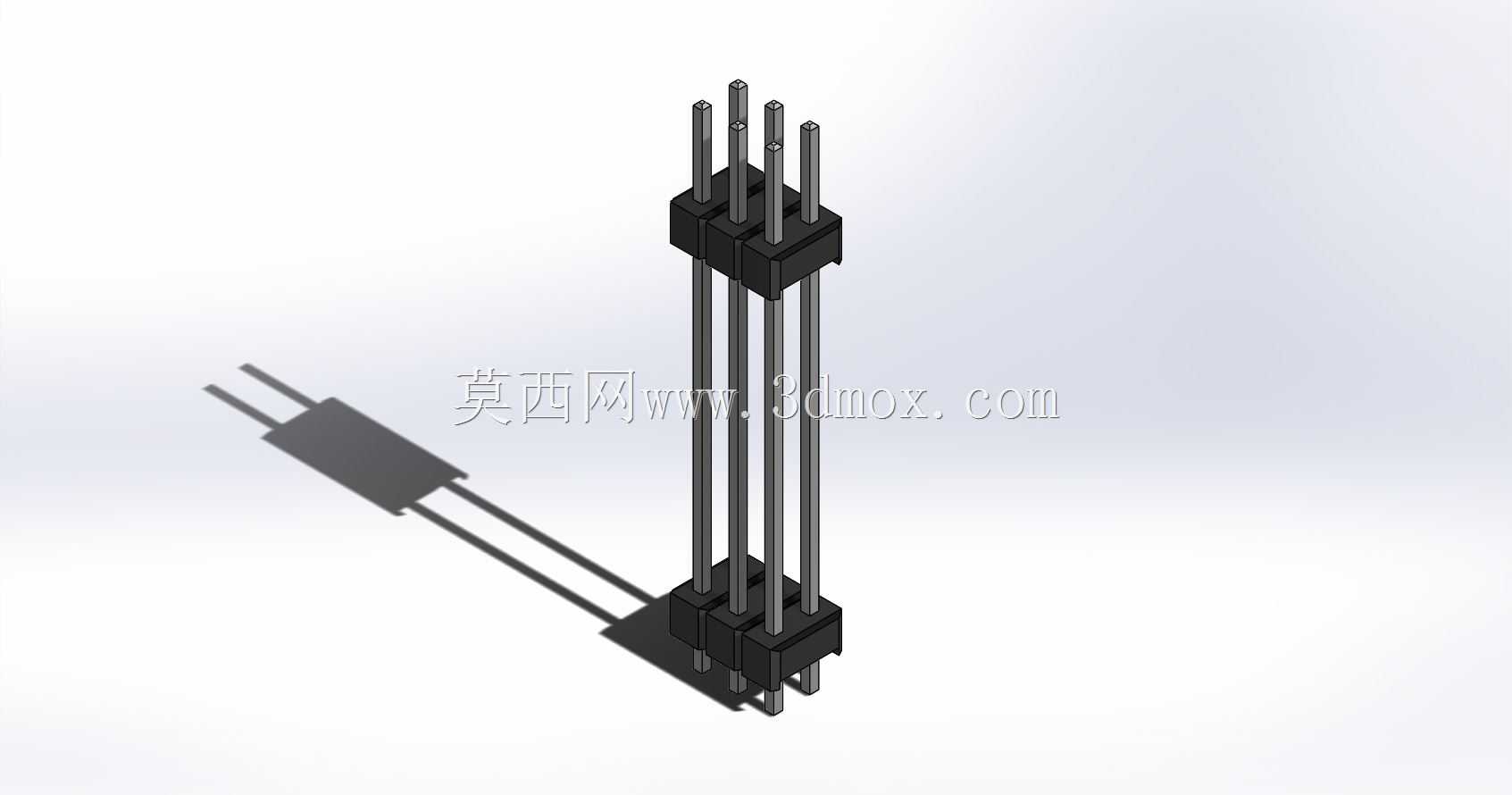

双排2.54节距35mm接触高度伯格连接器

项目分类:通用五金配件 发布时间:2022-03-28 ID:599401
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器
  • 双排2.54节距35mm接触高度伯格连接器

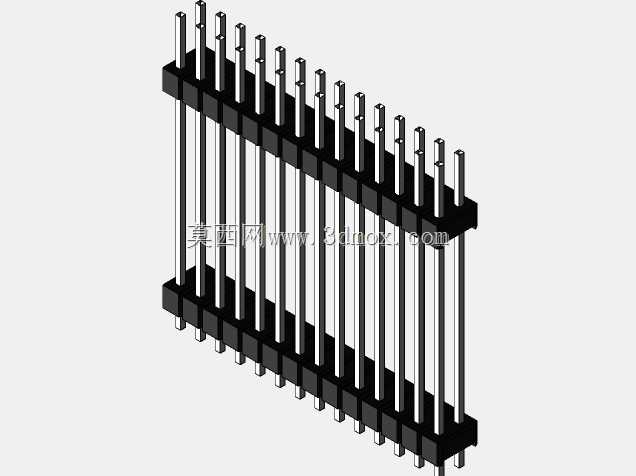

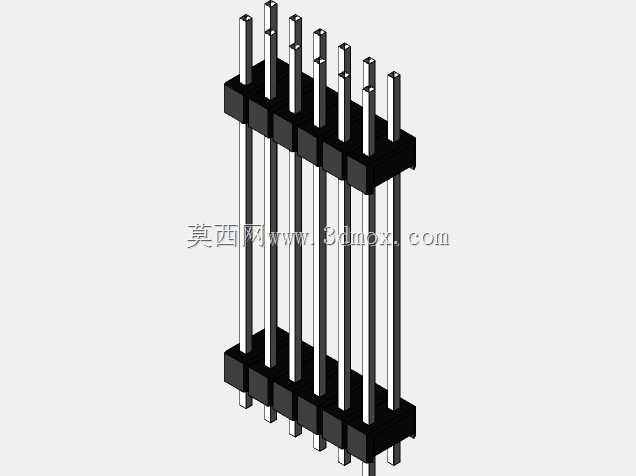

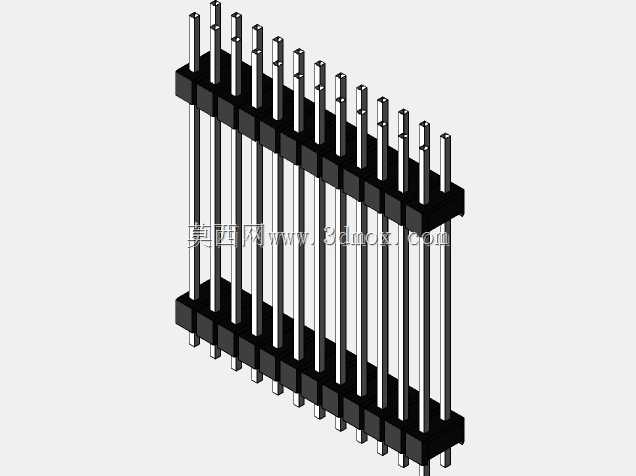

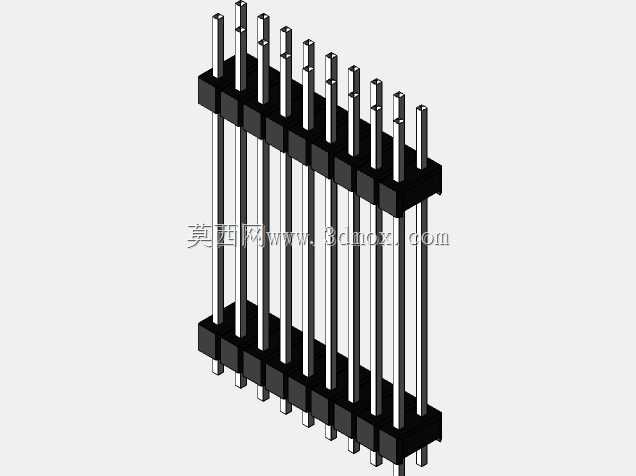

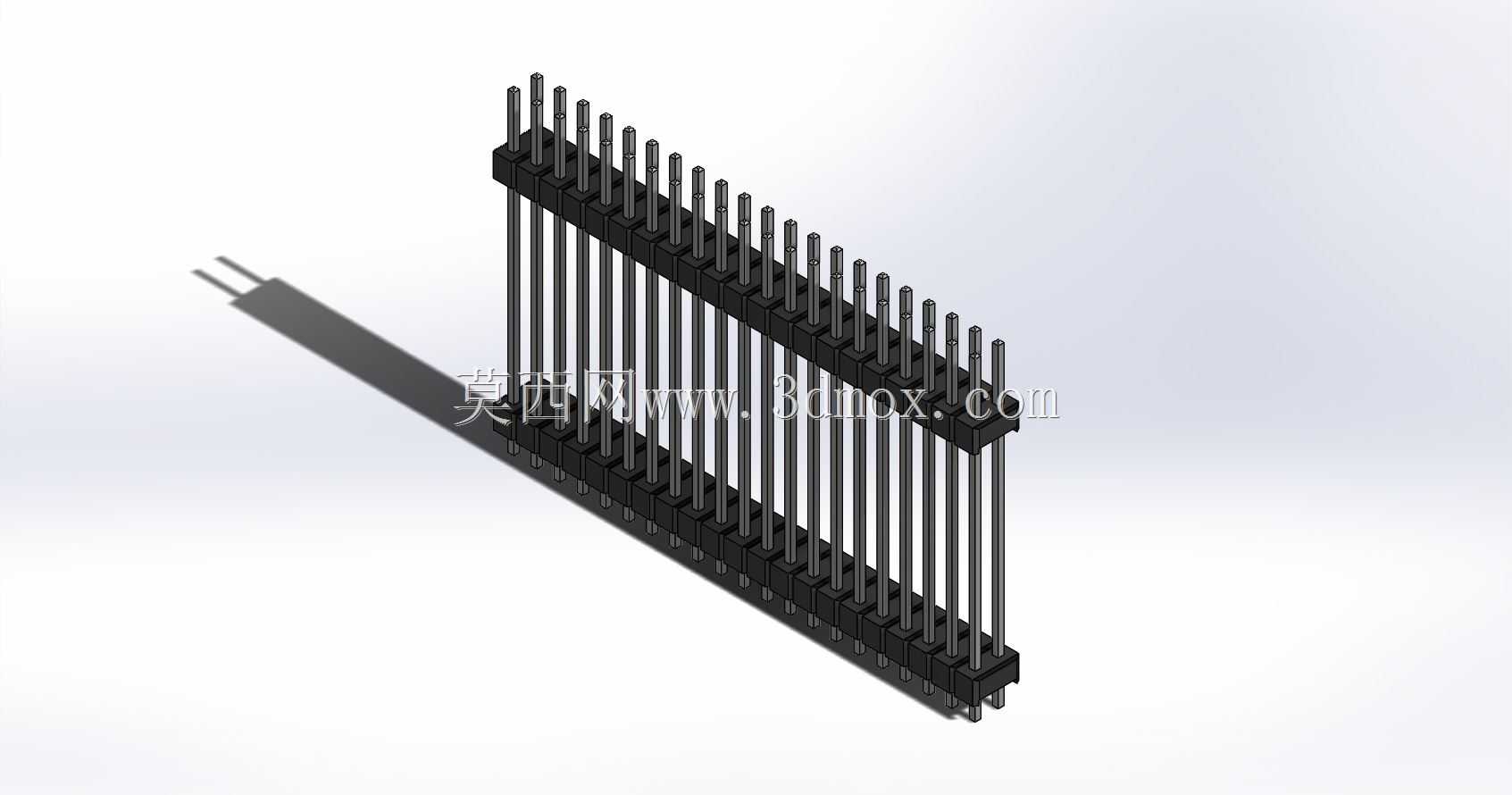

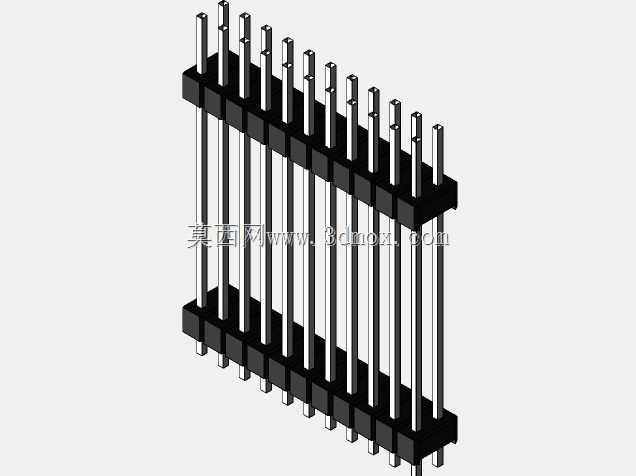

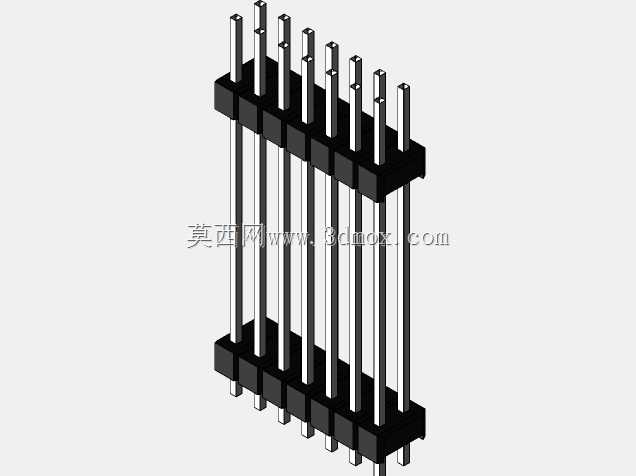

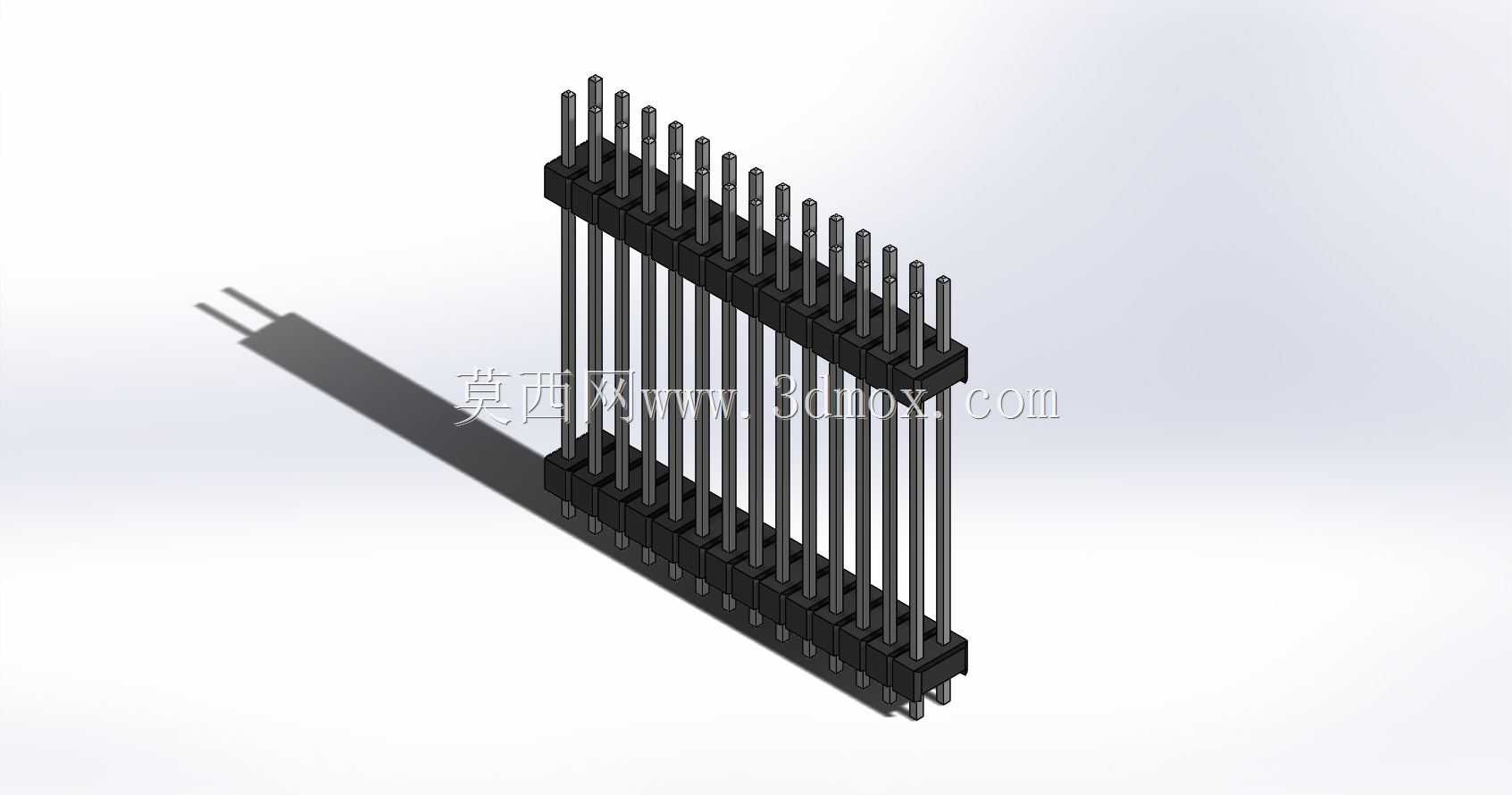

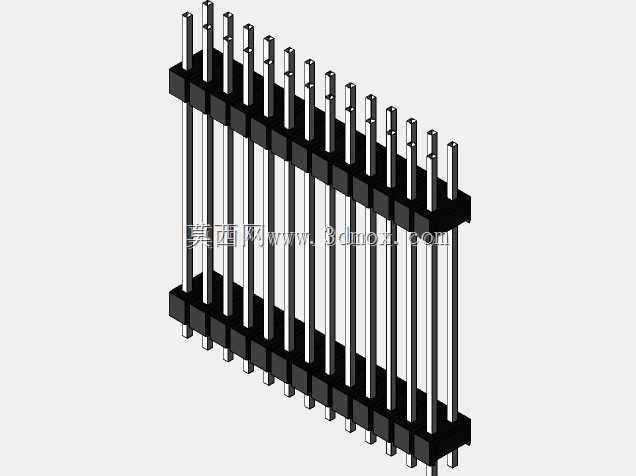

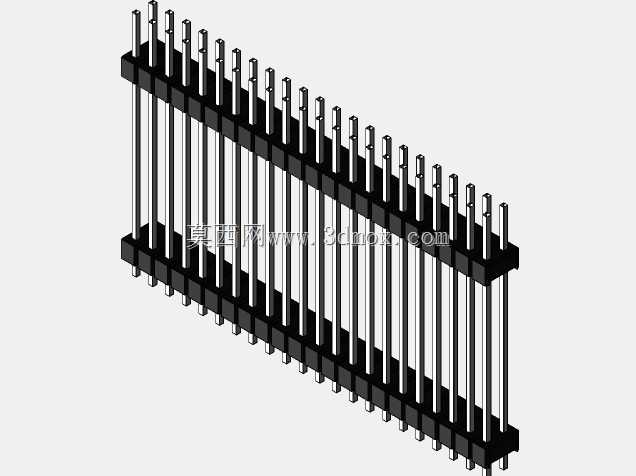

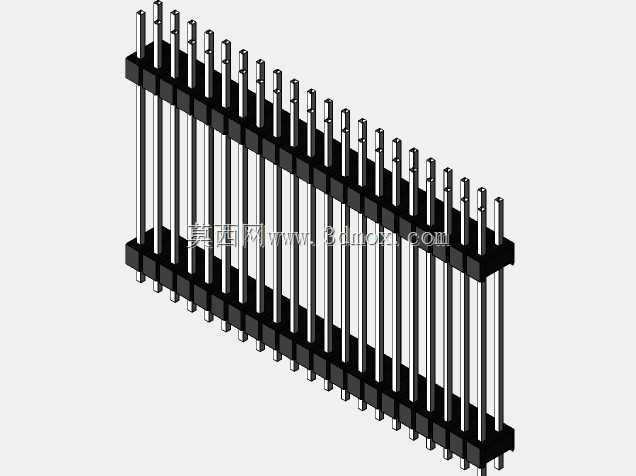

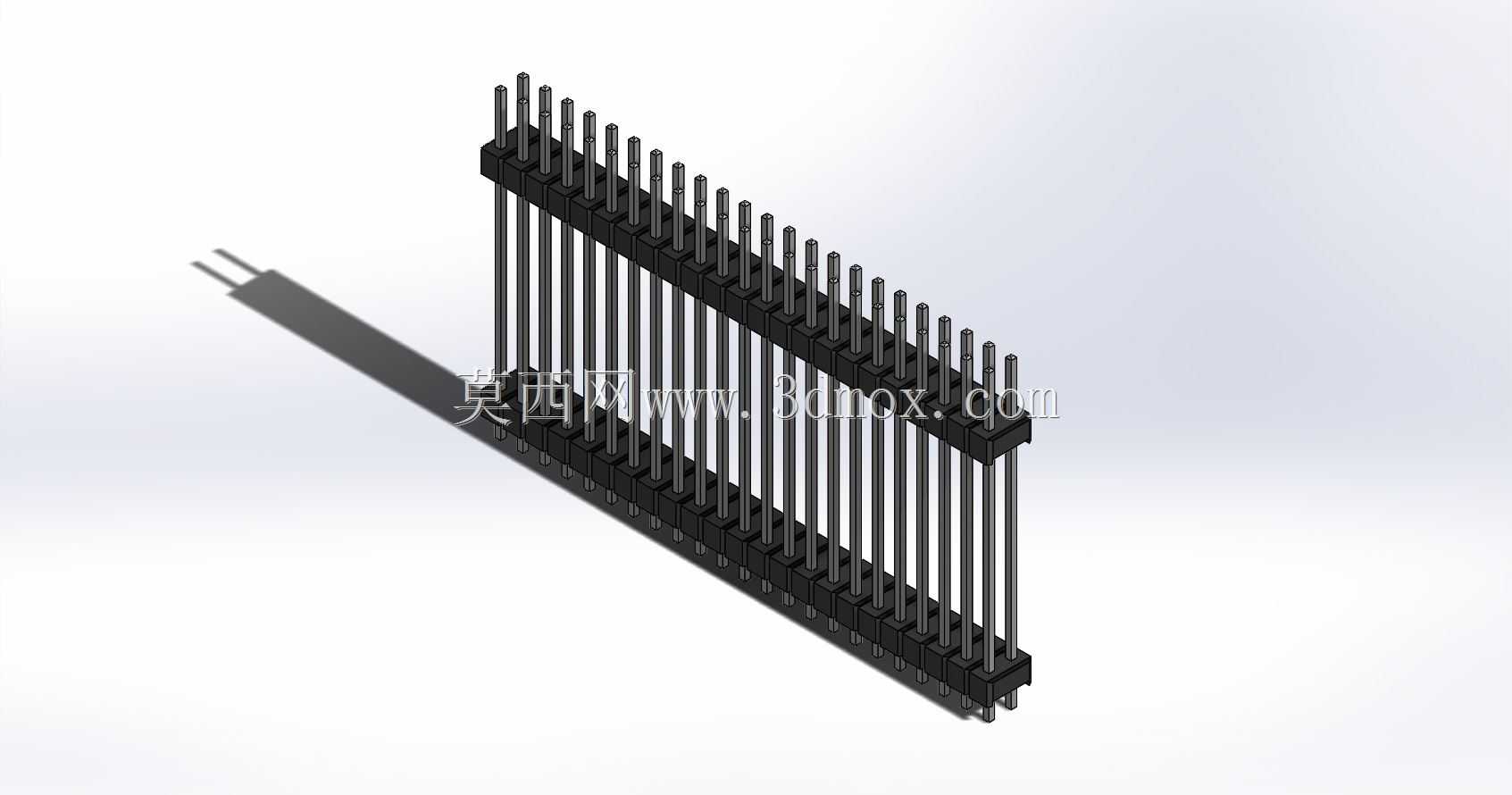

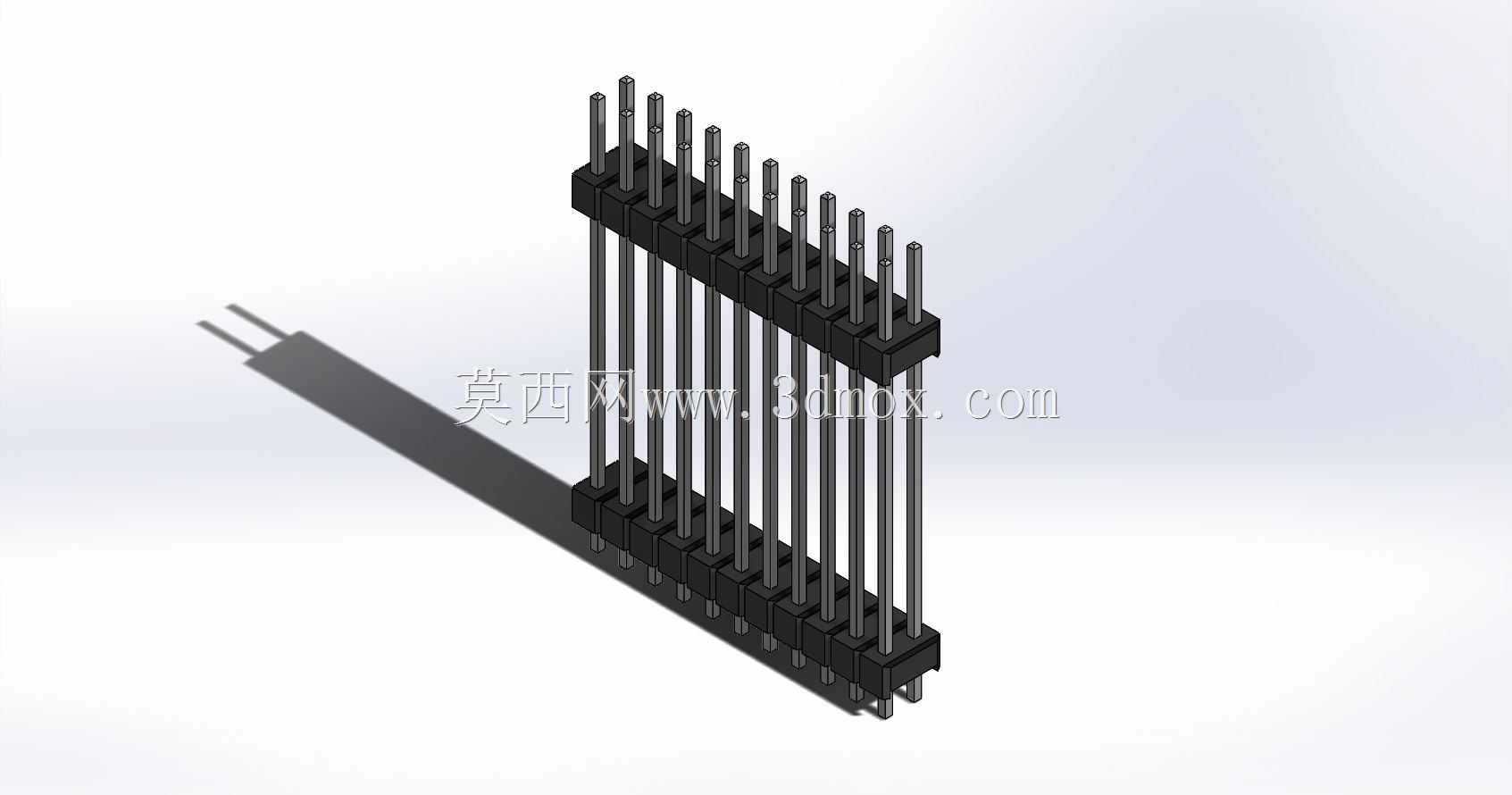

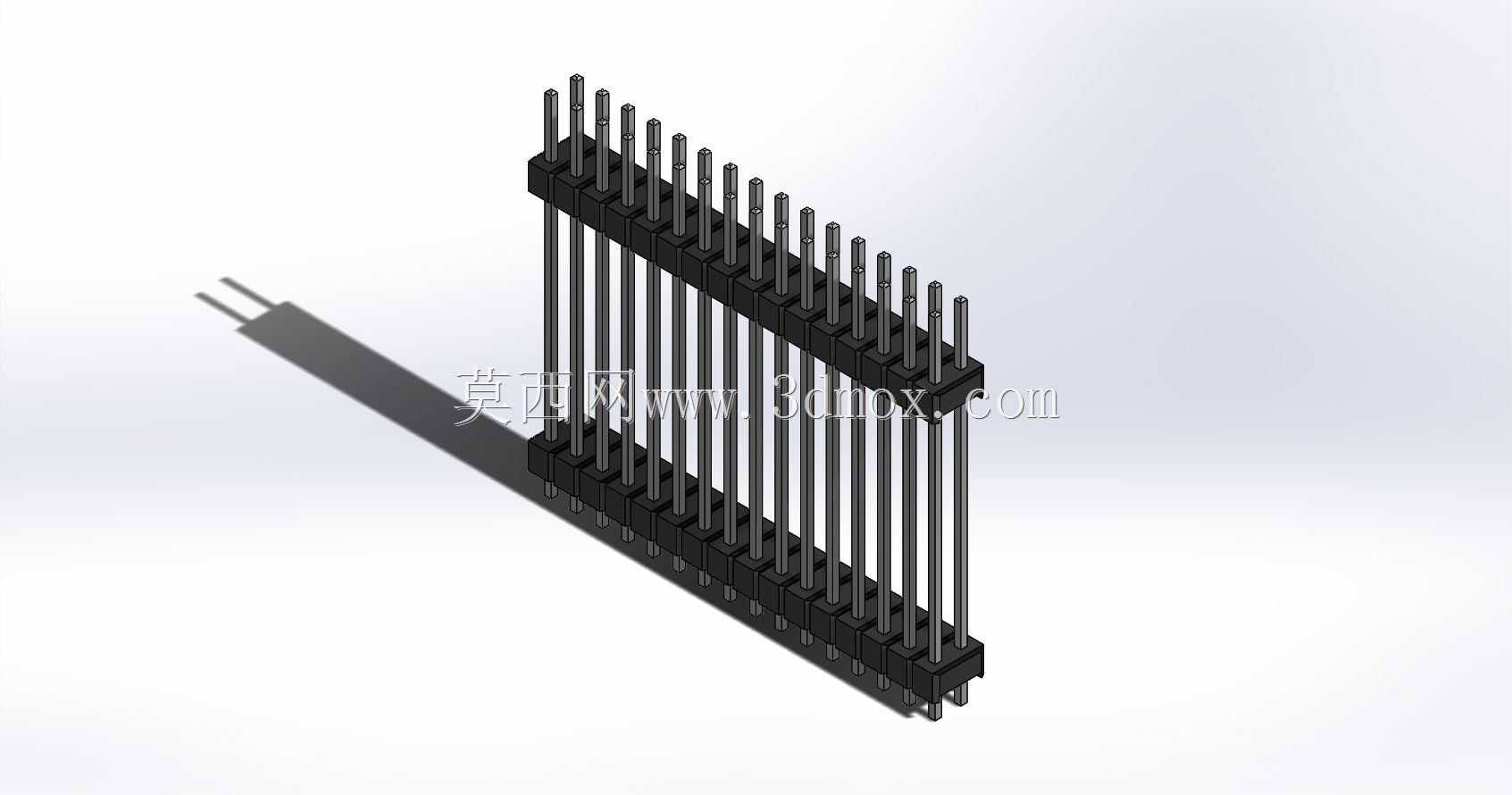

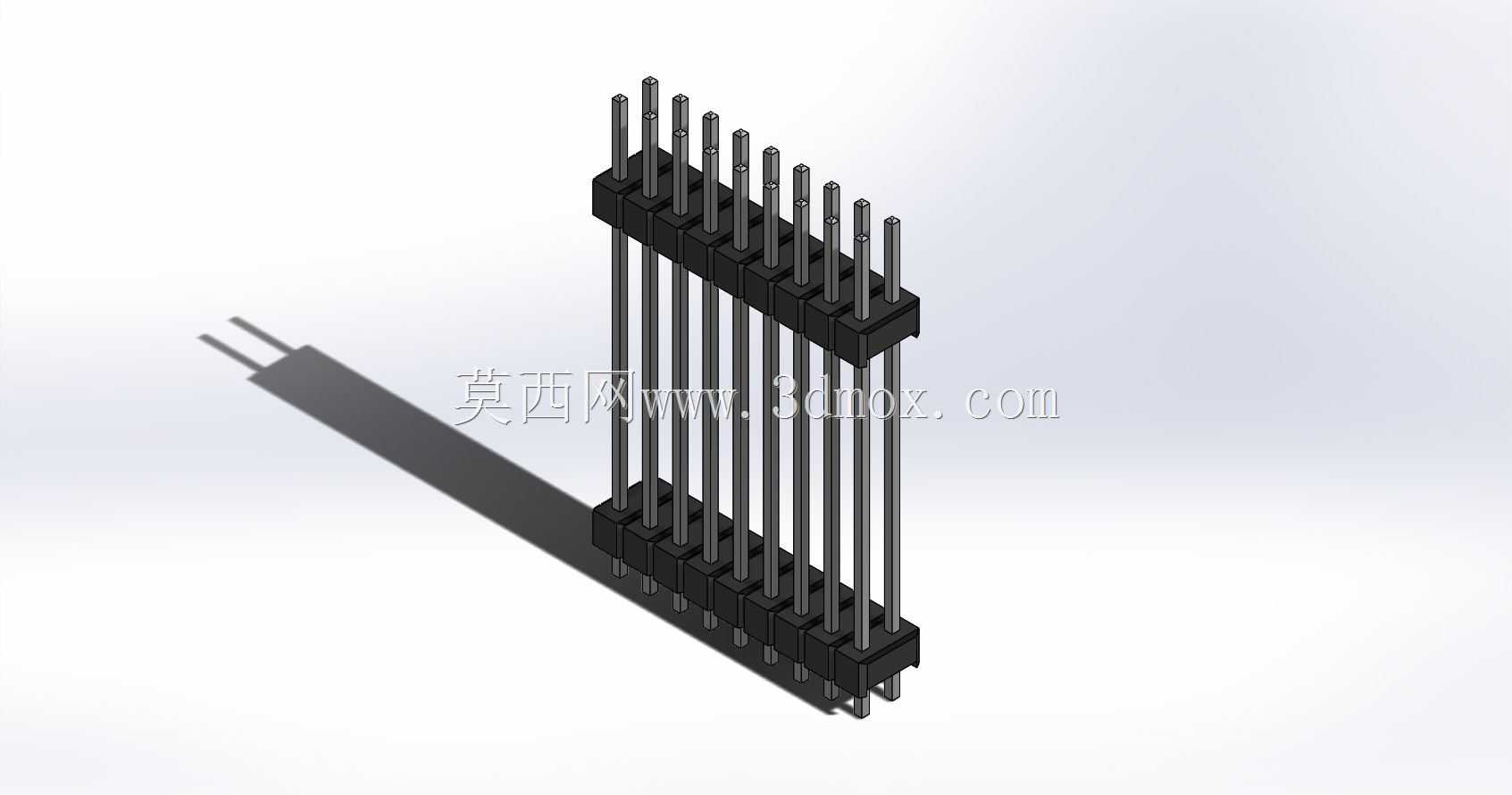

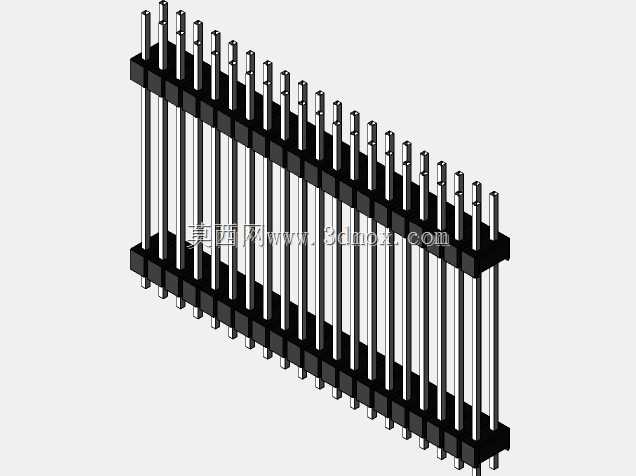

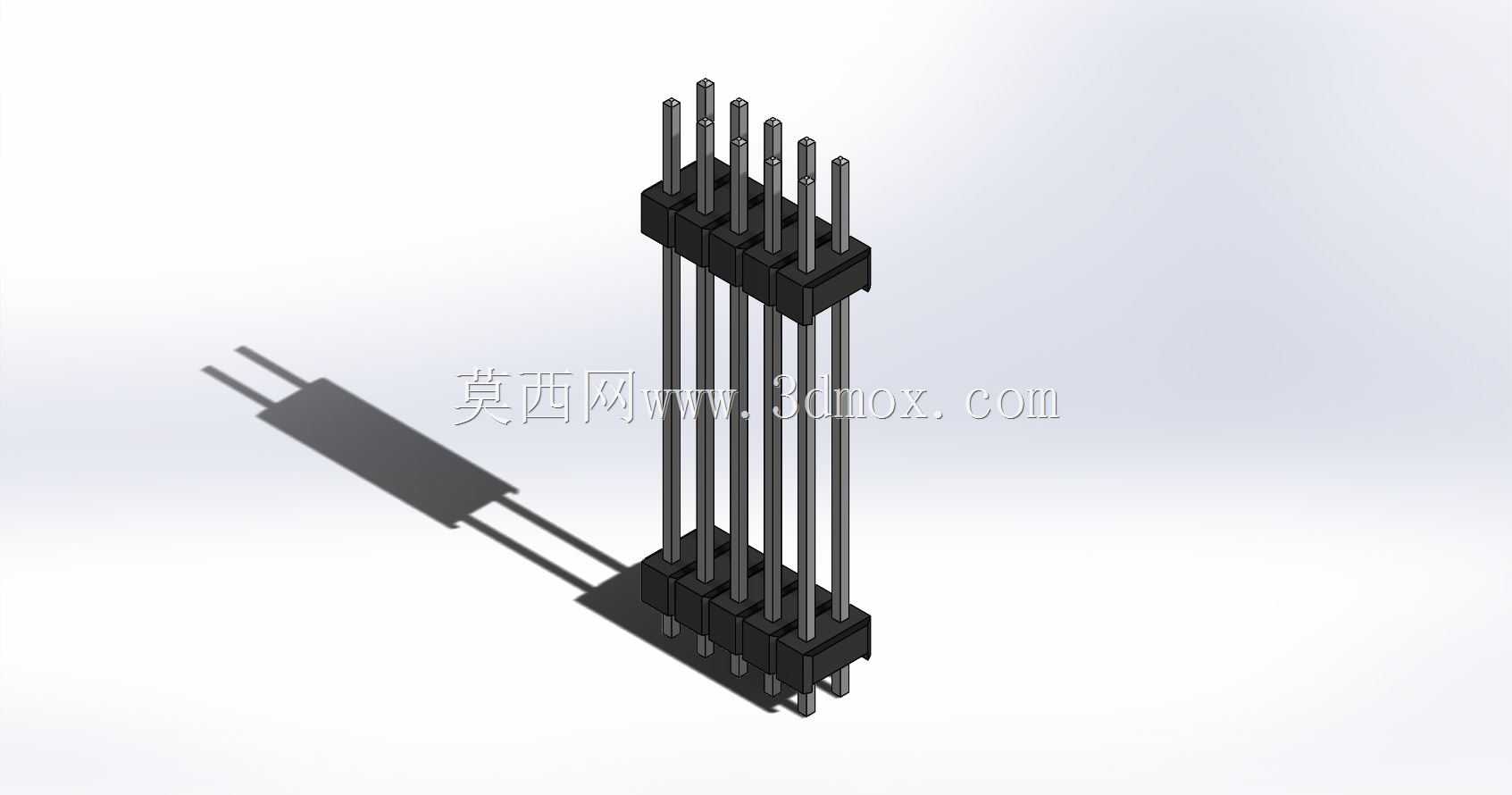

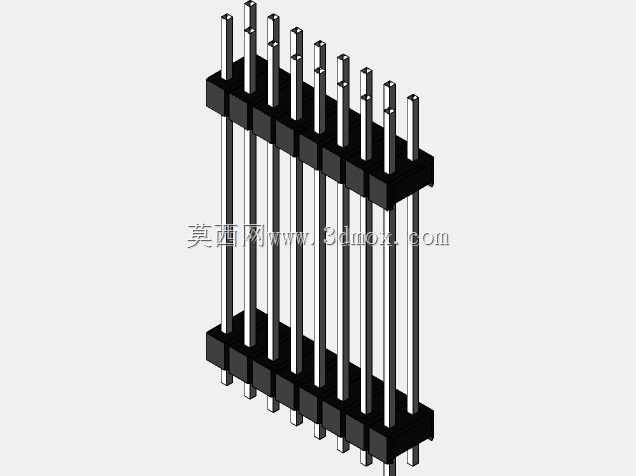

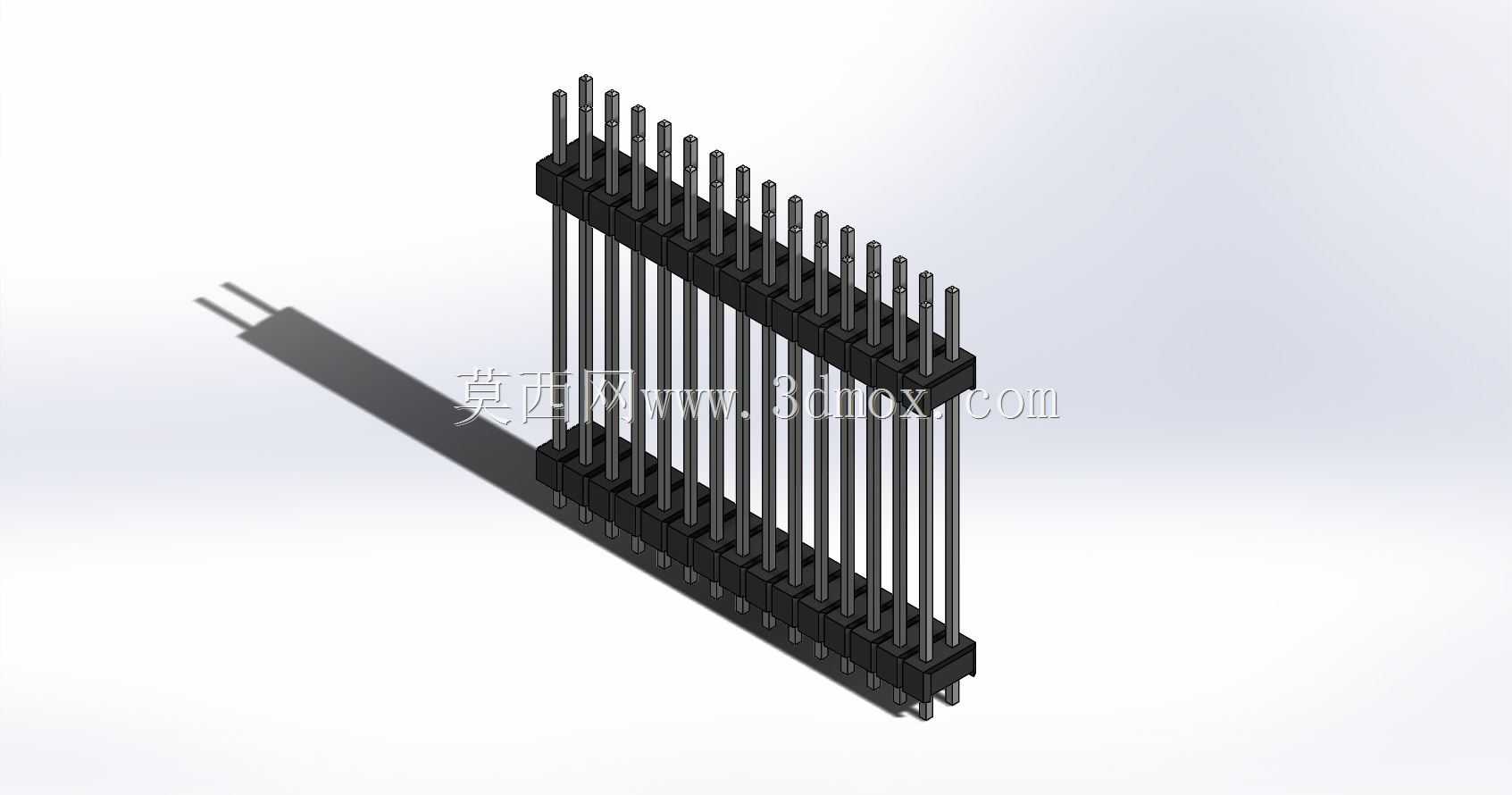

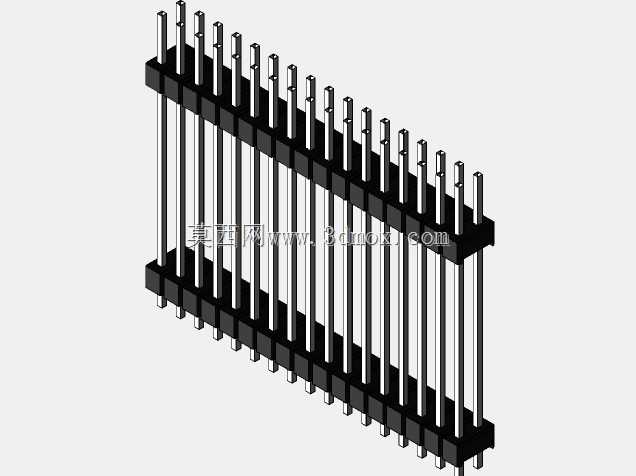

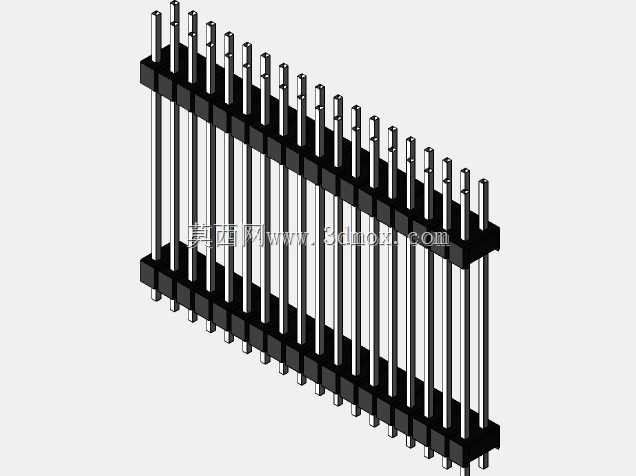

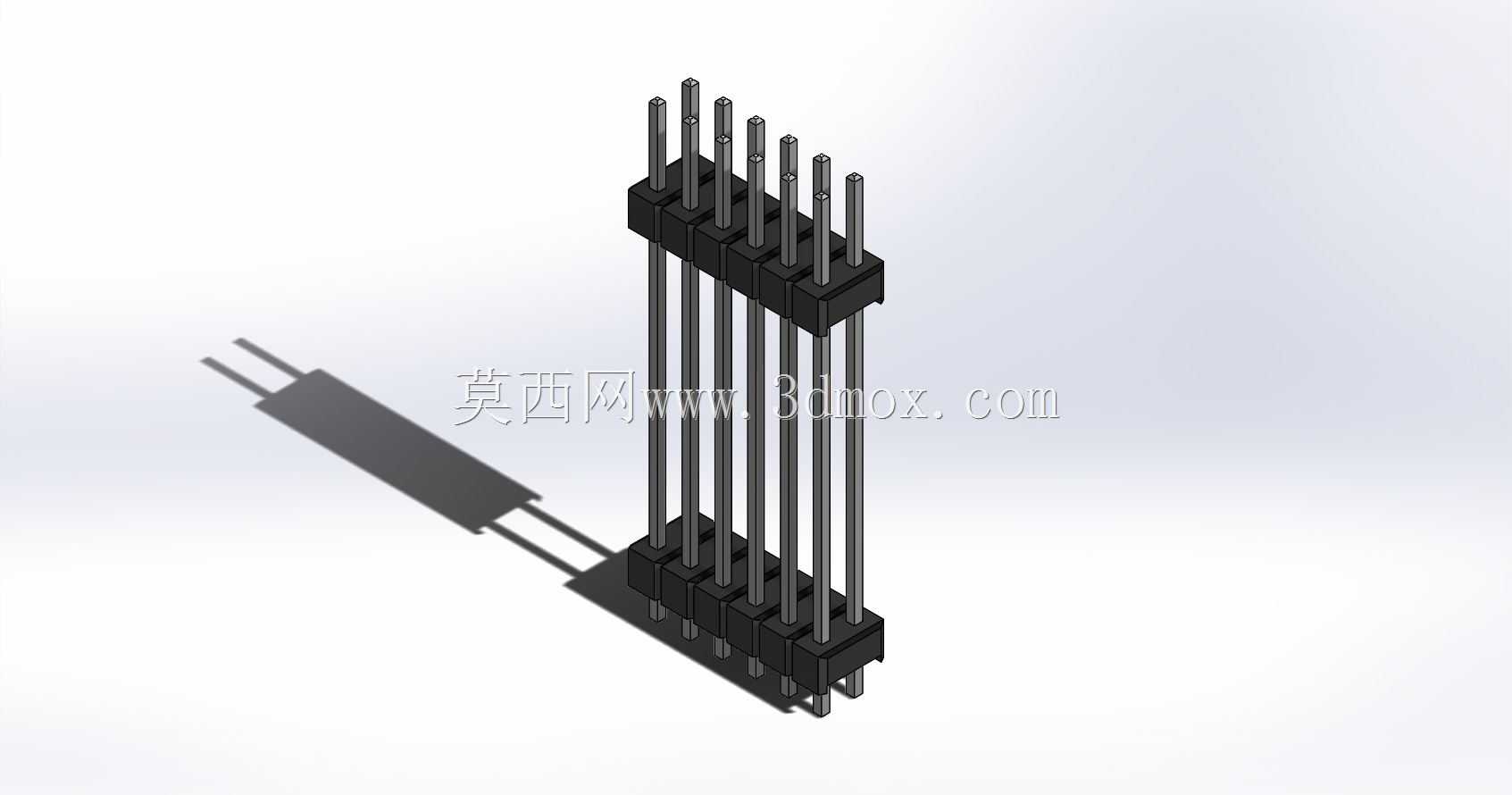

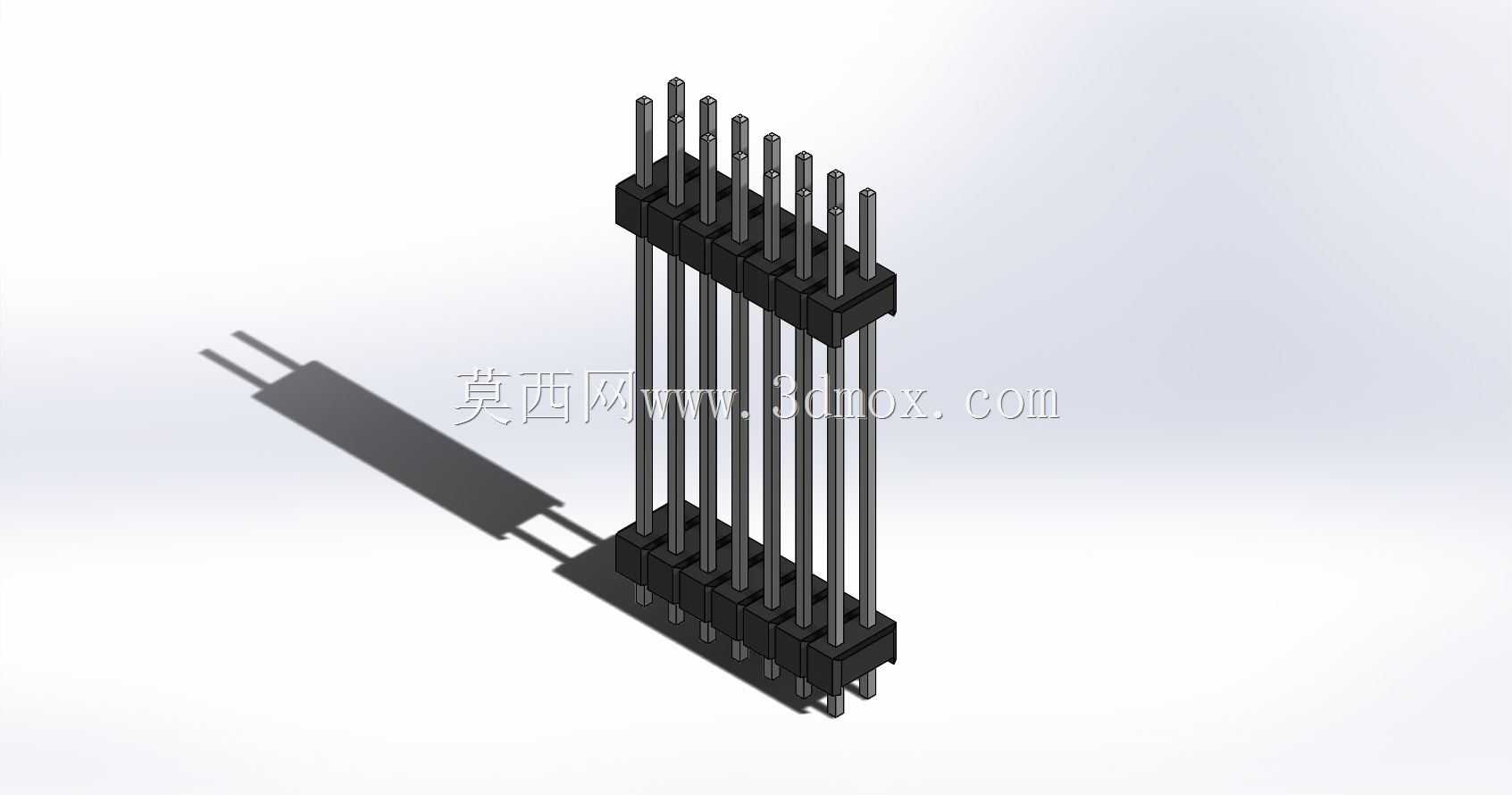

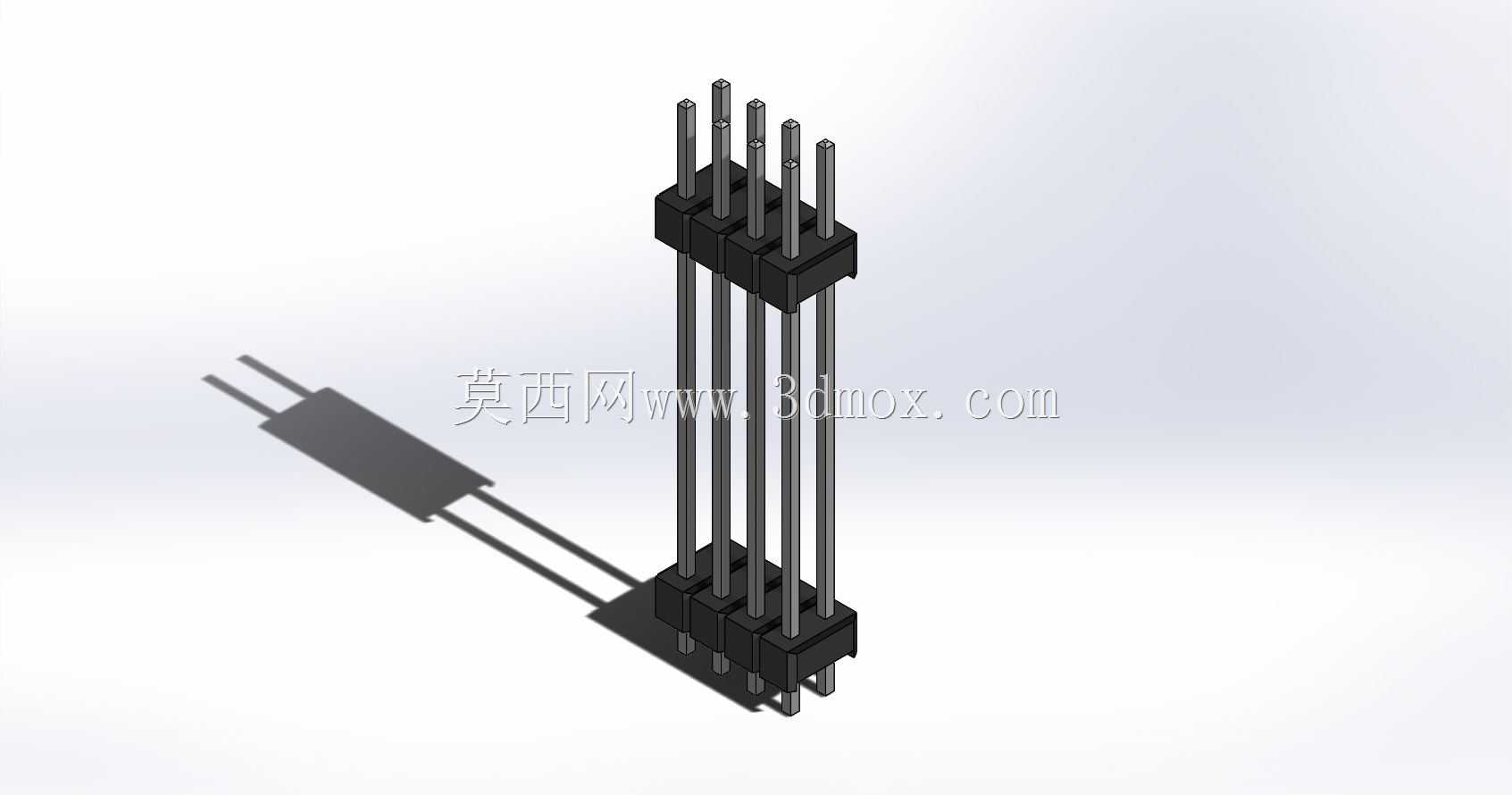

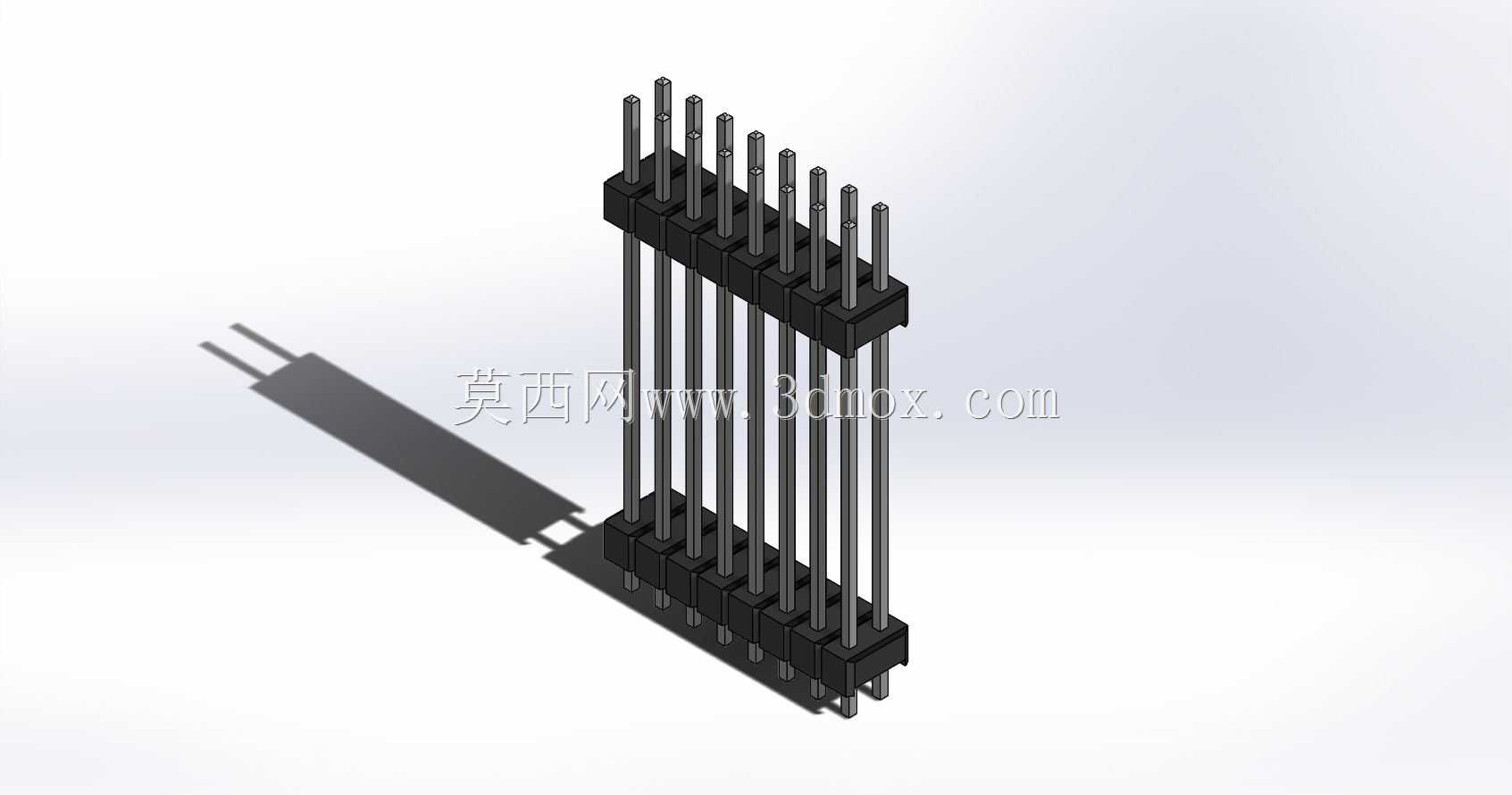

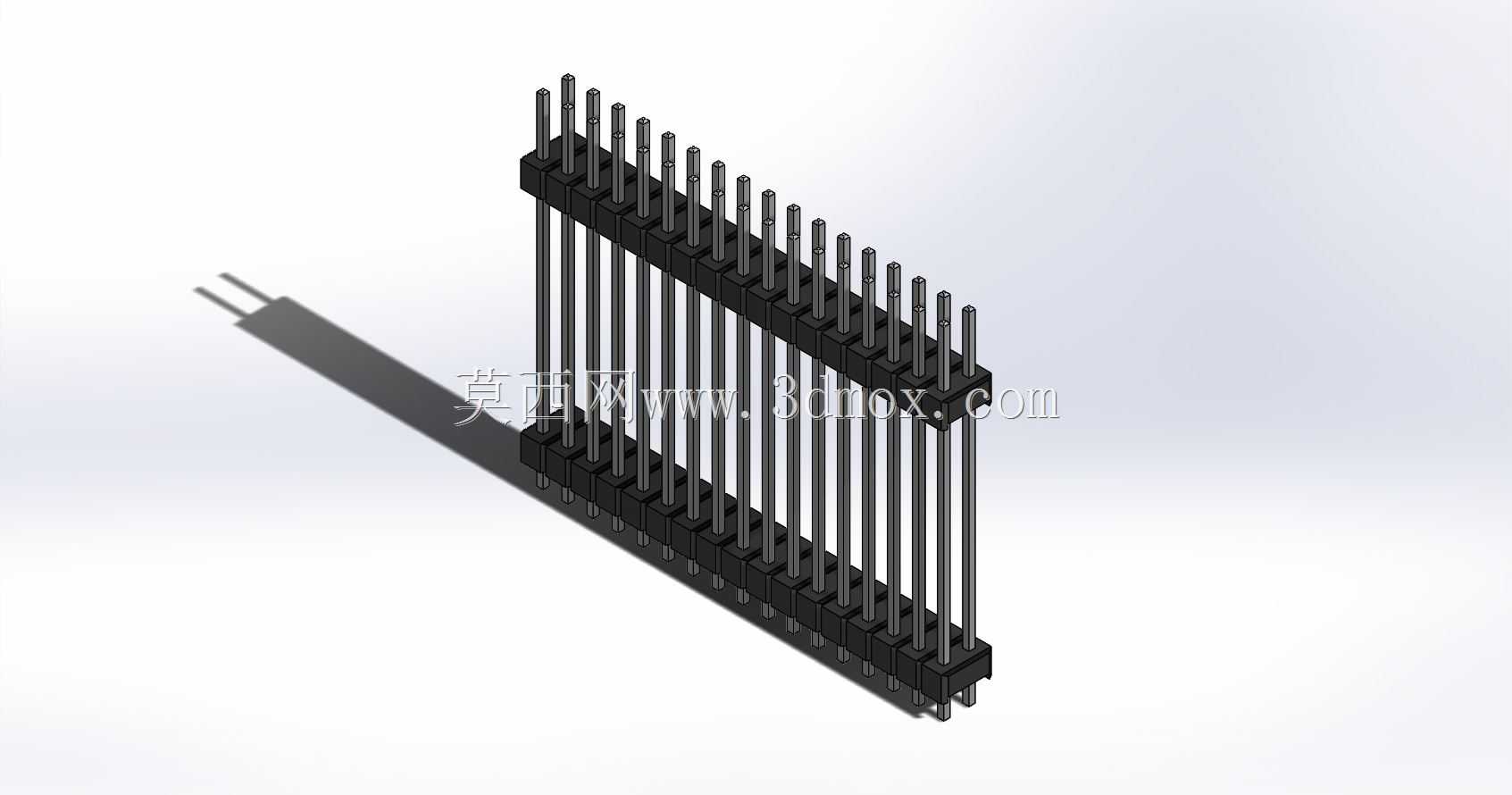

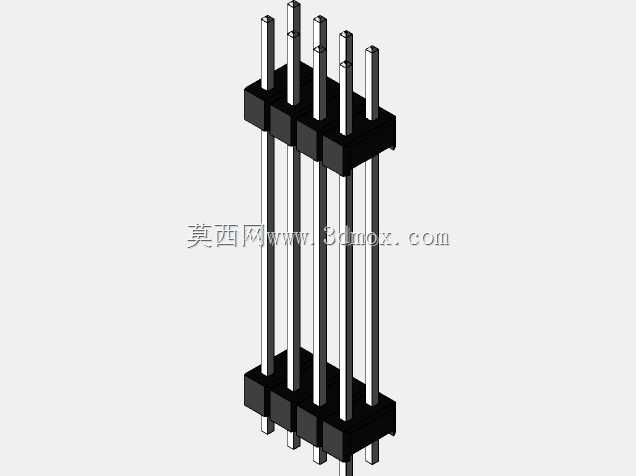

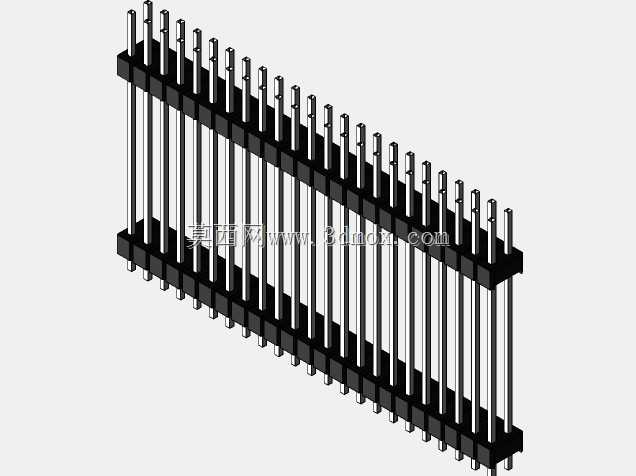

  这款双排插针连接器在工控板卡互联、消费电子主板信号传输、测试治具信号转接场景中应用广泛,作为板对板垂直互联的核心接插元件,它承担着低压控制信号、小功率供电回路的稳定传输作用,在需要预留板间堆叠空间的设备结构中,35mm的接触高度能够适配两块PCB之间的固定安装间距,避免板间元件干涉的同时保证插合后的连接可靠性。从结构设计来看,产品采用双排对称排布的插脚布局,单排插脚沿长度方向以2.54mm标准节距均匀分布,这个节距尺寸是行业通用的标准间距,能够匹配市面上绝大多数通用排母座、PCB钻孔焊盘尺寸,无需额外定制适配座体,大幅降低选型适配成本。上下两端的黑色绝缘基座采用耐高温工程塑料注塑成型,基座内部对每一根插脚做了独立的定位卡槽设计,

  插脚与基座之间为过盈压装配合,能够避免插脚在反复插拔过程中出现松动、偏移、歪斜的问题,插脚外露段做了统一的长度公差控制,端部做了小角度倒角处理,既能够在插合时起到导向作用,也能避免尖锐端部划伤对接母座的接触弹片。插脚本身采用铜合金基材表面镀锡处理,兼顾导电性能与焊接适配性,能够兼容波峰焊、手工焊等常规PCB焊接工艺,焊接后焊盘浸润性良好,不易出现虚焊、脱焊问题。在安装边界上,这款连接器的双排插脚横向间距为标准2.54mm双排间距,基座的外形尺寸略大于插脚排布的外轮廓,在PCB布局时需要在基座四周预留至少0.8mm的避让空间,避免与周边贴片元件、结构件产生干涉,插脚穿过PCB的伸出长度控制在1.2mm-1.5mm区间,

  既能够保证焊接时焊锡充分包裹插脚,也不会因为伸出过长导致焊盘背面的锡尖接触其他电路层。在实际选型使用中,这类长针排插常被用在需要板间垂直叠装的设备里,比如小型工控模块的扩展板连接、传感器信号采集板与主控板的互联,相比短针排针,它不需要额外增加增高座就可以实现大间距板间连接,减少了中间转接件带来的接触电阻增量,也让整体板组的结构更紧凑。设计建模时需要重点把控插脚的同轴度、基座上下安装面的平行度,以及每一个插脚的位置度公差,若插脚位置偏移超过0.1mm,就会出现在焊接时插脚无法顺利穿过PCB焊盘孔的问题,或是插合时出现个别针脚接触不良的情况,建模过程中对插脚与基座的配合段做了限位结构设计,确保压装后插脚不会出现轴向窜动,在长期受振动的使用场景下也能保持连接稳定性。
