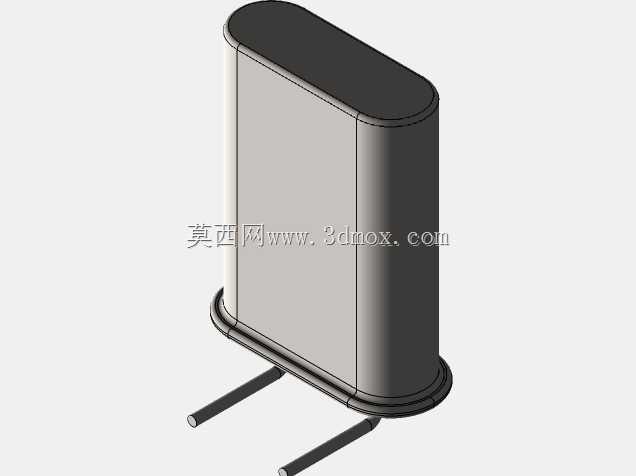

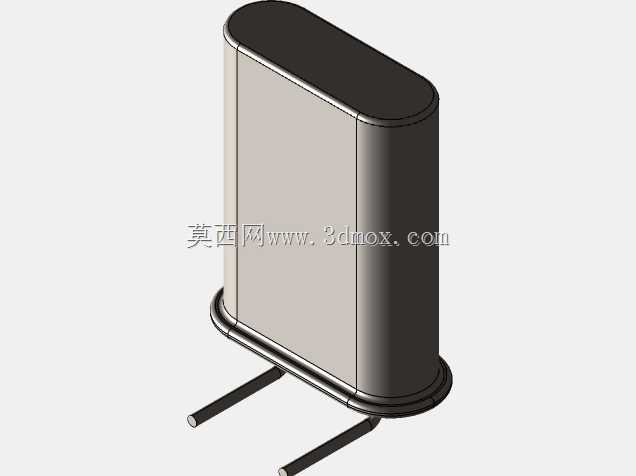

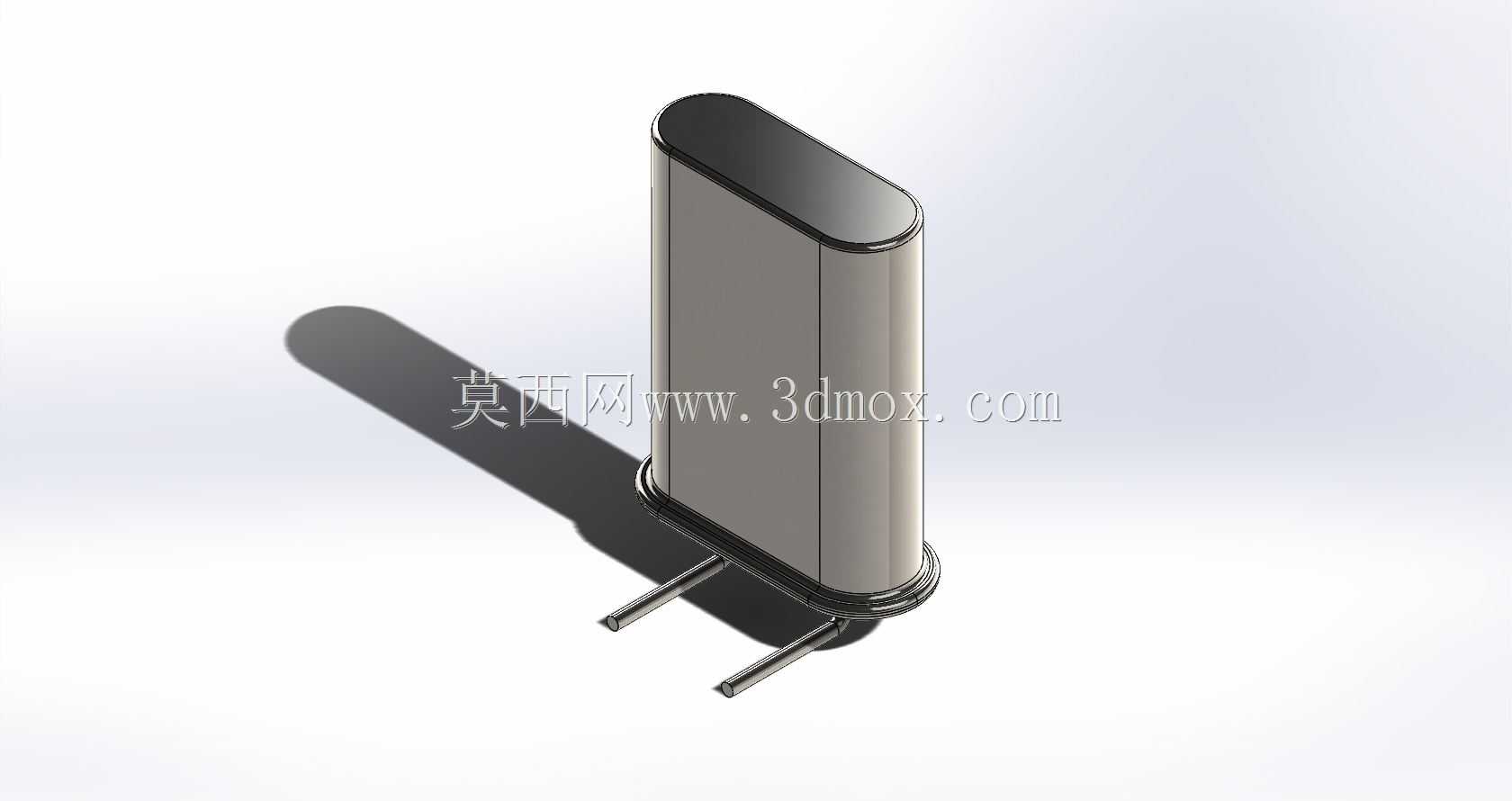

在消费电子、工业控制板卡的时钟电路设计环节,HC18-U直角封装的晶体是板级布局里经常用到的基础时钟元件,这类弯脚结构的晶体主要适配板边贴装、空间受限的PCB布局场景,区别于直脚HC49封装的器件,直角引脚的设计可以让晶体本体平行于PCB板面安装,大幅降低器件在板卡上的垂直占用高度,适配薄型壳体的电子产品装配需求。从实际选型的工程角度看,这类直角晶体的引脚弯折公差控制是建模时需要重点还原的细节,引脚伸出本体的长度、弯折处的圆角半径、两个引脚的中心间距,都直接对应PCB封装的焊盘位置设计,如果建模时引脚尺寸出现偏差,后续生成的PCB封装会出现焊接对位不准、引脚过孔偏移的问题,直接影响SMT贴片的良率。晶体本体的外壳采用金属密封结构,
建模时还原了外壳的拉伸成型特征,顶部与底部的封边圆角、外壳与引脚基座的衔接台阶都做了写实还原,金属外壳的作用除了内部晶片的机械防护,还能起到电磁屏蔽的效果,降低周边高频电路对晶体振荡信号的干扰,在工控类强电磁环境的板卡设计中,这类金属封装的晶体比塑封器件的抗干扰表现更稳定。设计这类元件的三维模型时,没有做过度的细节简化,本体的柱面弧度、引脚的圆柱特征、弯折处的形变过渡都按照实际器件的测绘尺寸搭建,方便结构工程师在做板卡堆叠装配时,准确校验晶体周边的装配间隙,避免出现晶体与周边接插件、结构壳体、散热片的干涉问题。在实际应用场景里,这类直角晶体常布置在PCB板的边缘位置,靠近时钟信号输入引脚,缩短信号走线长度,
降低信号传输过程中的衰减与干扰,直角引脚的结构可以让器件在焊接后紧贴板面,抗震性能优于直脚立式安装的晶体,在有振动工况的车载电子、工业设备板卡上应用时,能减少引脚受振动出现虚焊断裂的风险。建模过程中也考虑了不同厂商同封装器件的尺寸公差范围,本体的长度、直径、引脚直径都取行业通用的标称值,预留了合理的公差适配空间,工程师在调用这个模型做装配设计时,不需要额外调整尺寸就能适配绝大多数同规格器件的装配校验需求,也能直接用来生成对应的PCB封装库、STEP装配文件,减少重复建模的工作量。
