U型螺旋灯管紧凑型节能荧光灯结构设计

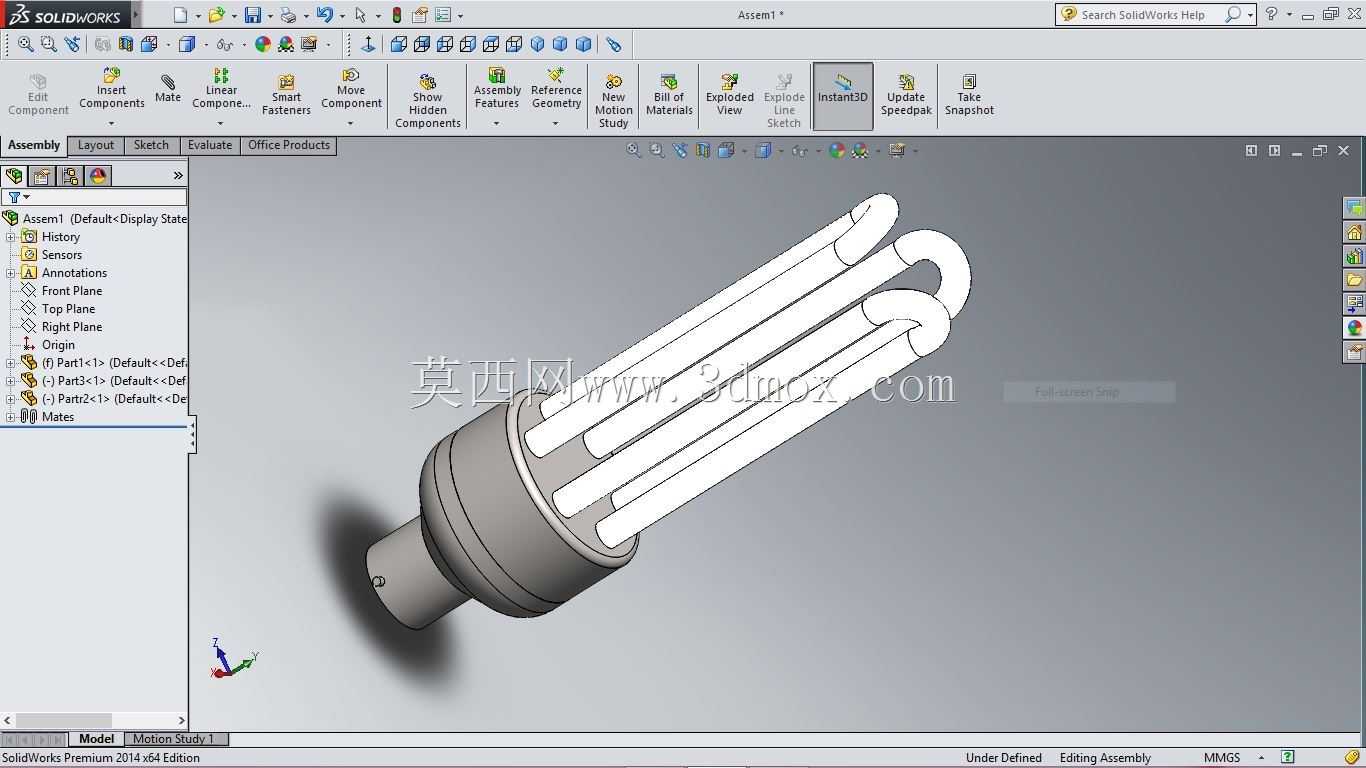

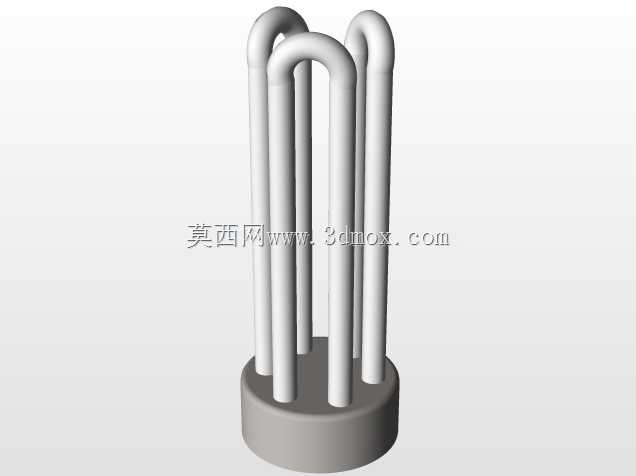

　　日常民用照明、商用公共区域照明场景中，紧凑型荧光节能灯曾是替代传统白炽灯的核心照明器件，这款U型螺旋排布灯管的节能灯泡，在结构设计上充分平衡了发光效率、安装适配性与空间占用需求。从安装边界来看，灯头采用通用螺口规格，可直接匹配市面绝大多数标准螺口灯座，安装时无需额外转接配件，拧入到位即可实现电路导通与结构固定，整体径向最大尺寸控制在普通灯座适配范围内，不会出现与周边灯罩、吊顶结构干涉的问题，轴向长度适配常规吸顶灯、台灯、壁灯的内部容纳空间，不会出现安装后外露过长影响美观的情况。设计过程中，灯管采用多根U型弯管螺旋排布的结构，在有限的腔体空间内最大化拉长了荧光粉涂覆的灯管有效长度，在保证整体体积紧凑的前提下，大幅提升了发光面积，

　　相比同功率直排灯管结构，发光均匀度更好，不会出现局部明暗差过大的问题。灯头与灯管衔接的塑封基座内部，预留了镇流器、启动电路的安装腔体，结构设计时做了对应的限位卡槽，可直接将电路组件卡入固定，无需额外打胶固定，提升装配效率的同时，也为后续电路检修更换预留了操作空间。基座与玻璃灯管的衔接位置做了过渡圆角处理，既可以避免玻璃管根部应力集中导致的运输、安装过程中碎裂问题，也能在灯管工作发热时，缓冲不同材质热膨胀系数差异带来的应力拉扯，提升产品长期使用的可靠性。从实际使用功能来看，这种螺旋排布的灯管结构，发光角度覆盖更广，相比单U、双U结构的节能灯，360度方向的发光亮度差更小，用于无灯罩的裸灯安装场景时，不会出现明显的照明暗区，适配走廊、

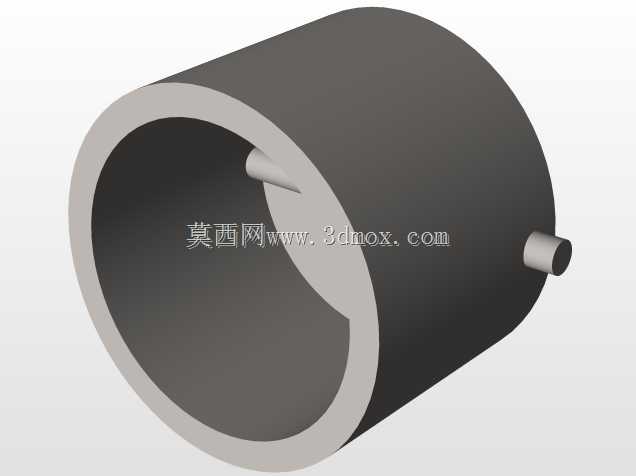

　　楼道、仓库等需要大范围泛光照明的场景。建模过程中，灯管的弯曲弧度做了等半径参数化处理，每一段弯管的曲率保持一致，既符合玻璃弯管的实际生产工艺要求，避免出现弯管半径过小导致玻璃壁厚不均、荧光粉涂覆断层的问题，也让整体外观更规整协调。灯头的金属螺牙部分按照通用螺口标准做了等距牙型建模，螺牙的高度、牙距都符合通用安装标准，可保证与不同厂家生产的标准灯座都能顺畅旋合，不会出现滑牙、卡滞、接触不良的问题。基座表面做了细微的防滑纹理设计，安装拧动时可以增加手部摩擦力，即使用户手部沾有少量水渍、灰尘，也能顺畅施力将灯泡拧紧到位，不会出现打滑无法拧到位的情况。
