内燃机配气机构用凸轮轴结构设计

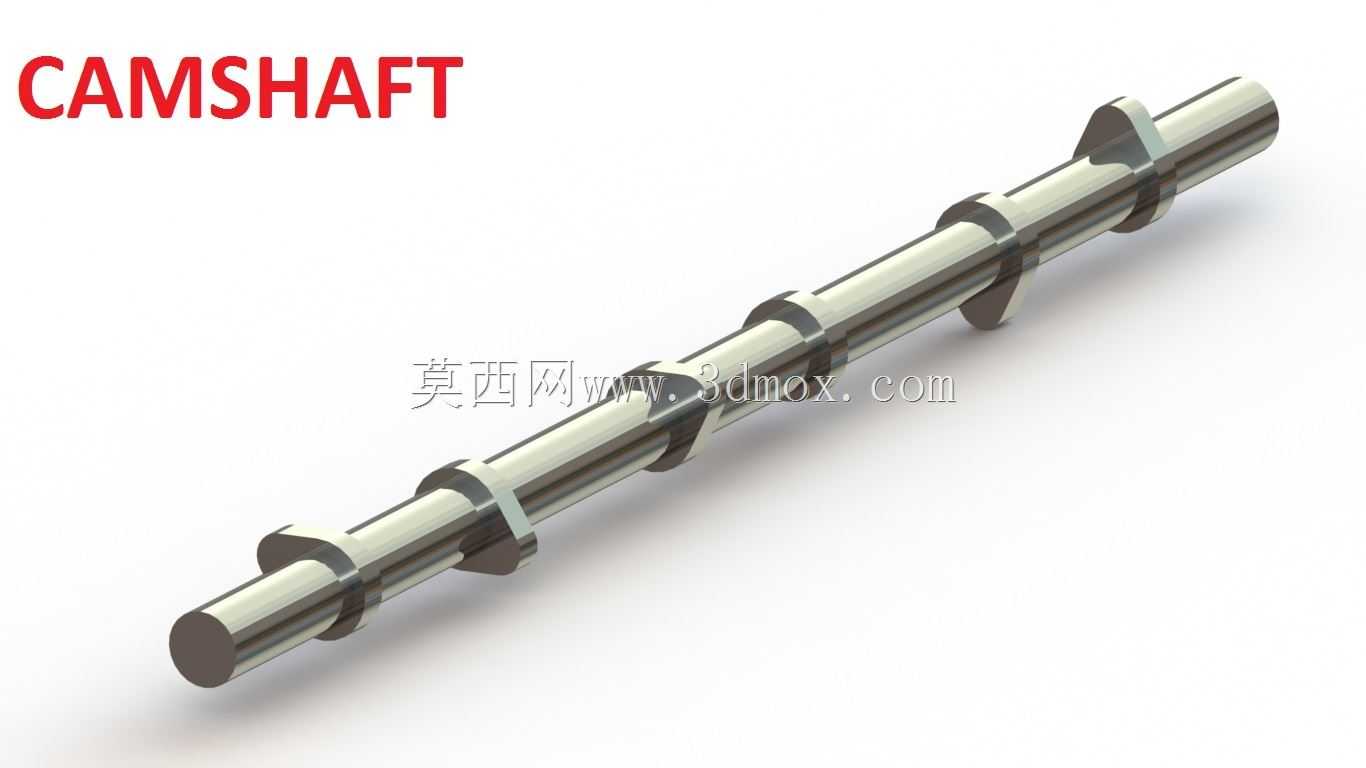

　　凸轮轴是内燃机配气系统的核心传动构件，其设计精度直接决定发动机进排气相位的准确性，影响整机动力输出效率、燃油经济性与运转平顺性。在实际工程应用中，这类轴类零件需要承受周期性的冲击载荷与接触应力，同时要保证在高转速工况下的形位公差稳定性，避免出现气门开闭时序偏差导致的动力下降、气门撞击活塞等故障。从结构设计层面来看，该凸轮轴采用整体式轴身布局，沿轴向依次布置多组凸轮型面与支撑轴颈，各凸轮的相位角严格对应发动机各气缸的工作冲程顺序，型线设计需要兼顾气门升程、开启持续角与加速度变化率，既要保证足够的进排气流通截面积，又要降低气门落座时的冲击载荷，减少配气机构的磨损与异响。支撑轴颈的直径与轴身长度的比例经过匹配设计，

　　在保证轴系整体刚性的前提下，尽可能降低转动惯量，减少曲轴驱动凸轮轴过程中的功率损耗。安装边界方面，各轴颈的同轴度公差需要控制在极小范围内，与缸盖凸轮轴轴承孔的配合间隙需要根据热膨胀量预留合理数值，避免冷态下间隙过大产生异响，或是热态下间隙过小导致轴颈抱死。凸轮型面的表面粗糙度与硬化层深度有明确要求，工作过程中凸轮与挺柱或摇臂为高副接触，需要具备足够的耐磨性与接触疲劳强度，长期运转后型面磨损量不能超过设计阈值，否则会导致气门升程不足、配气相位偏移。在建模过程中，需要先根据配气相位参数确定各凸轮的轮廓曲线，通过样条曲线拟合保证型面的曲率连续，再依次完成轴颈、定位结构、驱动端连接结构的建模，所有过渡位置均设计合理的圆角，避免应力集中。这类凸轮轴除了应用在传统车用内燃机上，也可适配小型通用动力机械、摩托车发动机等需要精确控制气门时序的动力设备，不同应用场景下可以根据缸数、转速区间调整凸轮数量、型线参数与轴身尺寸，满足不同的动力输出特性需求。
