30吨级30米臂长海上起重机基座结构

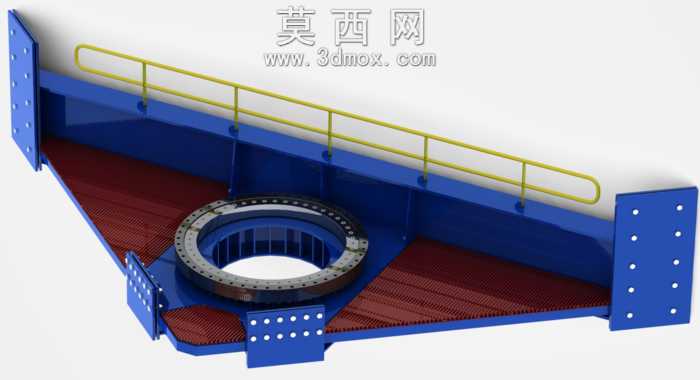

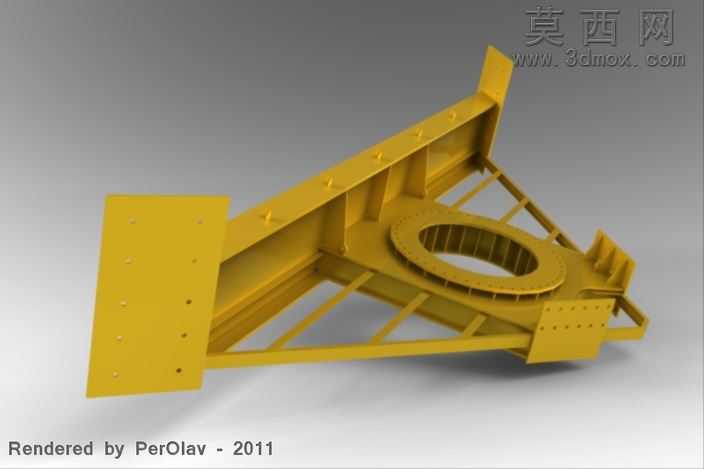

本模型为海上起重机配套承载基座，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循海洋起重设备的载荷设计规范，还原了基座在30吨额定负载、30米作业半径工况下的结构形态。模型主体采用焊接钢结构设计思路，基座主体承载框架使用高强度合金钢板材拼接成型，两侧设置带密集螺栓孔的连接耳板，用于与海上平台的主体结构进行刚性固定，螺栓孔位按照等距阵列排布，保证连接受力均匀分散。基座中部集成大直径回转支承安装位，支承座采用环形加强筋结构做局部强化，可承载起重机上部回转机构传递的轴向力、径向力与倾覆力矩，匹配30吨级起重作业的载荷需求。平台作业面采用防滑格栅板材质模拟，还原海洋作业环境下的防滑安全设计，平台边缘设置黄色安全防护栏杆，栏杆采用圆管型材建模，沿平台外轮廓连续布置，满足海上作业的安全防护标准。渲染阶段对不同部件做了材质区分：主体钢结构采用深海蓝色防腐涂层材质，模拟海洋设备的防腐涂装效果；防滑格栅板采用暗红色防滑纹理材质，还原格栅板的防滑表面质感；安全栏杆采用亮黄色警示涂装材质，符合工业安全配色规范；回转支承采用金属质感的合金材质，还原轴承部件的金属加工面质感。模型结构细节完整，包含基座的所有加强筋板、连接孔位、安装基准面，可用于海洋起重设备的结构校核、安装模拟、方案展示等场景，建模过程中对焊接接缝、螺栓孔倒角等工艺细节做了简化处理，在保证结构准确性的同时兼顾模型的轻量化，适配各类三维场景的使用需求。
