JANATS系列杆侧法兰型气动气缸结构

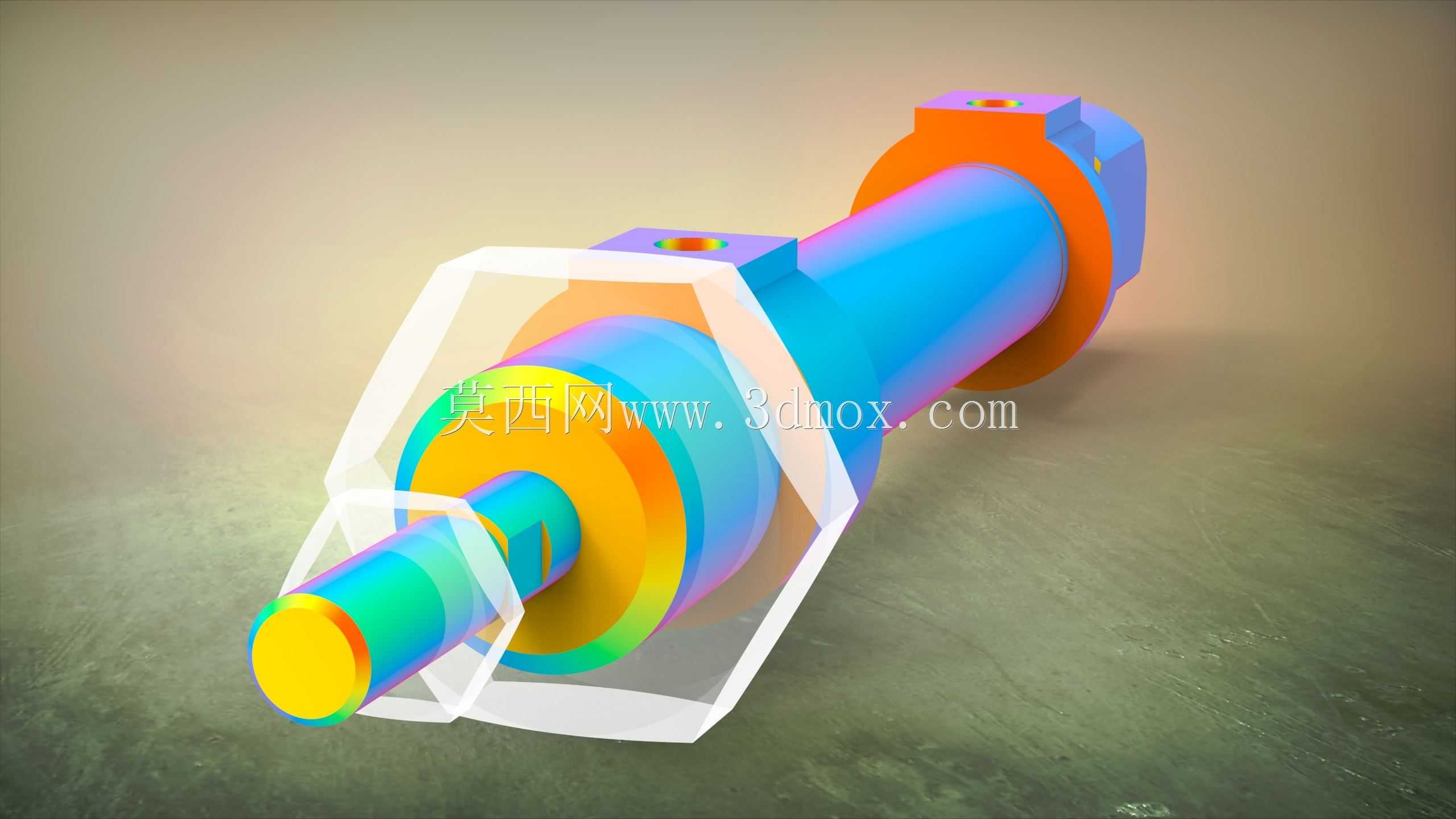

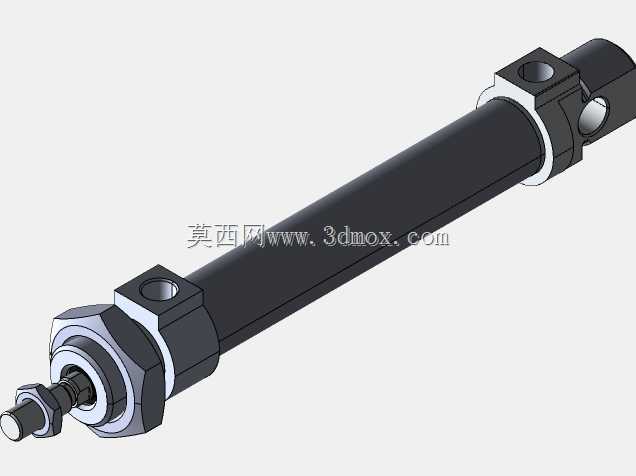

　　这款杆侧法兰安装形式的细长型气动气缸，是气动回路里最常见的直线执行部件，日常在轻工装配线、电子元件分拣工位、小型工装夹具的压紧动作单元里随处可见，主要作用是把压缩空气的压力能转化为活塞杆的直线往复机械能，不需要中间转换机构就能直接输出推拉力，驱动负载完成直线移位、工件压紧、料道挡停这类高频往复动作。从结构设计来看，这款气缸采用了圆形缸筒的紧凑布局，杆端配置了标准的外螺纹连接头，方便和负载端的鱼眼接头、连接叉或者推板直接装配，不需要额外做转接件就能适配多数常规安装场景；缸体两端的端盖和缸筒采用滚压收口加密封件压合的固定方式，相比螺栓紧固的端盖结构，径向尺寸更小，适合安装空间局促的狭长工位布局。安装边界上，

　　杆侧的方形法兰带两个同轴安装通孔，安装时只需要在安装面板上对应位置加工两个穿装孔，从面板背面穿入螺栓就能把气缸牢牢固定，法兰端面和安装面贴合后能保证活塞杆的伸出方向和安装面垂直，避免侧向力直接作用在活塞杆密封件上，能大幅延长密封件的使用寿命；缸尾的铰轴式耳环结构，允许气缸在小角度范围内随负载摆动，适配那些需要小幅角度补偿的铰接驱动场景，比如小型摆杆的驱动、翻盖机构的顶升这类工况。设计时缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合适区间，和活塞上的耐磨环、密封圈配合能把内泄漏控制在极低水平，活塞往复运动的摩擦阻力小，低速运行时不会出现爬行卡顿的问题；两端的缓冲结构采用了固定缓冲设计，活塞运行到行程端点前会提前封闭排气通道，

　　形成气垫缓冲，避免活塞刚性撞击端盖产生噪音和零件损伤，不需要额外外接缓冲阀就能满足多数中低速驱动场景的缓冲需求。气口设置在缸体侧面的两个凸台上，采用标准内螺纹气口，和常规气动接头直接匹配，接管后不会额外占用轴向安装空间，狭长的缸体外形可以直接嵌入设备的型材槽位内安装，不需要预留过多的周边操作空间，在多工位并排布置的自动化线体里，这种紧凑结构能有效缩减工位间距，提升线体的空间利用率。日常选型时，这类气缸需要结合实际负载大小、行程长度、安装空间来确认参数，这款模型完整还原了所有外部安装尺寸、接口位置和外形细节，结构设计人员做设备布局时可以直接调用，用来核对安装空间、模拟动作干涉，不需要再手动测绘外形，能大幅缩短方案设计阶段的建模时间，也能避免因尺寸核对偏差导致的安装干涉问题。
