环形安装式CZI传感组件结构设计

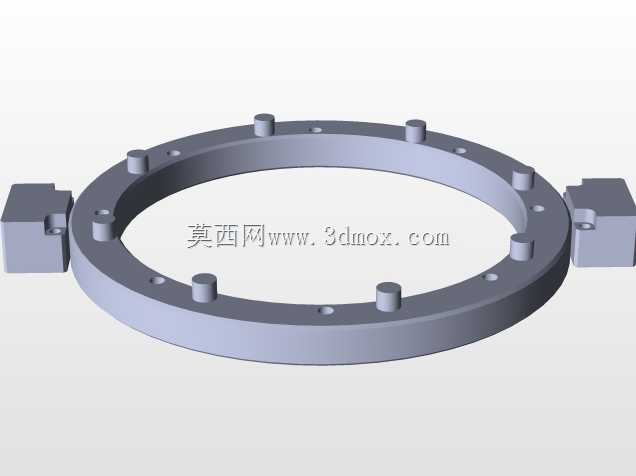

　　这款环形结构的传感组件，主要面向精密回转类设备的运行状态检测场景设计，常见应用在高精度主轴系统、回转工作台、数控转台等需要实时采集转速、角位移、零位信号的工况中，作为主轴编码器类检测单元的配套安装载体，承担传感元件定位、防护以及与被测回转部件同轴适配的作用。从结构设计逻辑来看，整体采用环形法兰式主体构型，核心设计基准是内孔的同轴度要求，安装时需要将内孔与被测回转轴系保持同轴，避免因偏心导致检测信号出现丢脉冲、角度偏差等问题。主体环体上均匀分布的多组凸台与安装孔位，是用于固定传感检测元件的点位，孔位的分度精度直接决定了检测信号的均匀性，设计时需要结合检测分辨率要求，严格控制相邻孔位的角度公差，保证每一组传感元件的检测间隙一致。

　　环体两侧延伸出的固定支耳，是整个组件与设备基体连接的安装边界，支耳上的安装孔采用腰型孔设计，预留了一定的径向调整余量，方便现场安装时微调组件与回转轴的同轴度，降低装配对位的难度。在实际工况适配中，这类环形传感组件需要考虑安装空间的边界限制，整体环体的外径尺寸需要匹配被测轴系的外围安装空间，避免与周边的走线、防护罩、其他执行部件产生运动干涉；环体的厚度方向尺寸也需要控制，尽量压缩轴向占用空间，适配紧凑结构的设备安装需求。设计过程中，环体上的凸台高度需要结合传感元件的检测距离设定，保证传感端面与被测回转体上的感应件之间保持稳定的工作间隙，间隙过大会导致信号强度不足，间隙过小则容易在轴系窜动时发生刮擦，损坏传感元件。

　　同时环体本身的材质选择需要兼顾刚性与轻量化，避免过重的组件给轴系带来额外的负载，也需要保证长期运行中不会因为振动导致安装孔位移位，影响检测精度。这类结构的传感安装组件，在实际使用中不需要额外设计复杂的转接支架，可直接通过两侧支耳固定在设备端面上，环体中间的中空区域可以直接穿过回转轴或者走线，适配中空轴类设备的安装需求，相比旁置式的传感安装结构，同轴度更容易保证，检测稳定性也更优，适合高精度回转检测场景使用。
