PCL2525M16外圆车削刀具结构设计

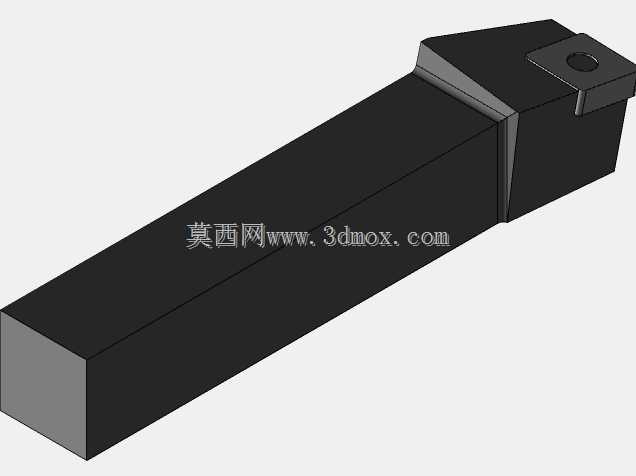

　　这款PCL2525M16刀具是数控车床外圆、端面及仿形车削工序常用的机夹式车刀结构，适配常规卧式数控车床、斜床身车削中心的方刀架装夹工位，在批量金属切削加工场景中应用广泛，可覆盖普通碳钢、合金钢、铸铁及部分有色金属的半精、精车加工需求。刀杆主体采用25mm×25mm标准方截面设计，完全匹配主流车床刀架的装夹槽尺寸，安装时无需额外加装垫块，直接通过刀架压板压紧即可保证定位精度，刀杆总长度适配常规加工行程，不会出现刀杆过长引发的振颤、过短无法到达加工位的问题。头部采用杠杆式压紧结构设计，刀片安装位适配M16规格的菱形刀片，压紧点靠近刀片切削受力区域，能在大进给切削时牢牢锁定刀片位置，避免切削过程中刀片移位导致的加工尺寸超差、崩刀问题。

　　设计阶段重点考虑了切削排屑空间，刀头部位的避让角度经过反复校核，在进行端面车削、台阶面车削时，刀杆不会与工件已加工面、卡盘部件发生干涉，主偏角、副偏角的参数设置兼顾了切削力分散与加工表面质量，能有效降低切削阻力，减少机床主轴负载。刀头顶部设置的锁紧螺钉操作空间充足，换刀时无需将刀杆从刀架拆下，使用配套扳手即可快速完成刀片更换，大幅缩短换刀辅助时间，适配批量加工的快换需求。刀杆尾部做了倒角处理，穿入刀架装夹槽时不会刮伤刀架定位面，长期使用后仍能保证装夹的重复定位精度。从结构强度来看，刀杆整体采用一体化结构设计，没有多余的拼接部件，在承受断续切削的冲击载荷时，不会出现连接部位松动、断裂的问题，适合铸件毛坯、锻件毛坯的粗车后精整工序。

　　建模过程中严格遵循刀具行业的装夹尺寸规范，所有安装定位面的形位公差都按照实际加工要求做了约束，可直接用于刀具装配模拟、加工路径干涉检查、刀库布局规划等场景，帮助工艺人员在加工前提前预判装夹、加工过程中可能出现的碰撞问题，减少现场试切的调整时间。
