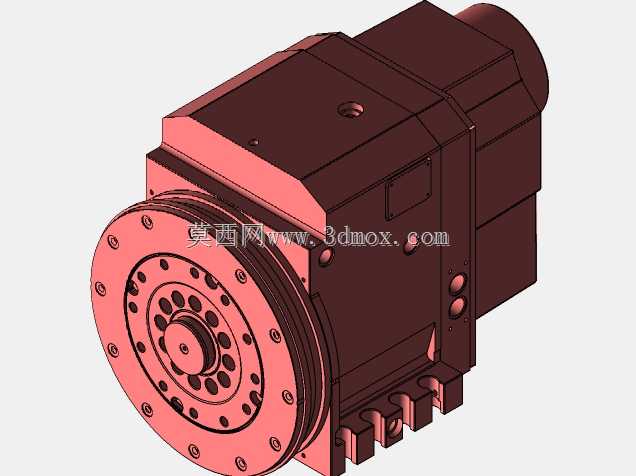

BTP125型伺服动力机电转塔结构

　　这款BTP125规格的机电转塔，是车铣复合加工设备核心的功能执行部件，主要适配斜床身数控车床、小型车铣复合加工中心的工位切换需求，在盘类、轴类复杂零件的批量加工场景中承担多工序刀具的自动切换承载功能，可在一次装夹工况下完成车削、钻孔、攻丝、侧面铣削等多类型加工动作，减少工件重复装夹带来的定位误差，提升复杂零件加工的工序集中度。从结构设计逻辑来看，该转塔采用机电一体化集成布局，将伺服驱动单元、分度锁紧机构、动力传动通路全部整合在一体式箱型铸铁壳体内，前端法兰式安装面采用圆周均布的螺栓孔定位设计，安装基准面与转塔主轴轴线的垂直度公差控制在0.01mm以内，可直接贴合机床滑板的安装基面完成固定，无需额外调整转接板的平行度，

　　适配常见的45度斜床身机床的安装空间边界，整体外伸长度控制在合理区间，避免加工过程中与机床尾座、防护门板产生运动干涉。转塔前端的刀盘安装位采用端齿盘分度定位结构，分度精度可达±2角秒，重复定位精度稳定在±1角秒，可支持12工位的动力刀具与固定刀具混合安装，动力输出接口采用标准ER夹头结构，可适配不同直径的钻铣类刀具，内置的动力传动齿轮组采用斜齿消隙设计，传动过程中噪音低、反向间隙小，能满足高转速铣削工况下的动力输出稳定性。在实际选型适配过程中，需要重点核对转塔的安装螺栓孔位分布尺寸、中心高参数与机床滑板的匹配度，同时预留后端伺服电机的接线与散热空间，转塔侧面的油路、电路接口采用侧置布局，可避免加工过程中切削液、铁屑对接头的直接冲刷，

　　提升长期运行的可靠性。锁紧机构采用内置式液压锁紧设计，刀盘切换到位后可实现全周均匀锁紧，切削过程中可承受较大的径向与轴向切削力，不会出现刀盘移位、振刀等问题，适配钢件、铸铁、铝合金等多种材质零件的重切削加工需求。建模过程中完整还原了转塔内部的传动路径、外部安装接口、冷却与润滑通路的位置，可直接用于机床整体装配的干涉检查、管路布局设计，也可作为非标自动化设备中多工位旋转执行机构的设计参考，帮助结构工程师快速完成安装空间校核与配套部件的设计匹配。
