八工位数控转塔刀盘结构设计

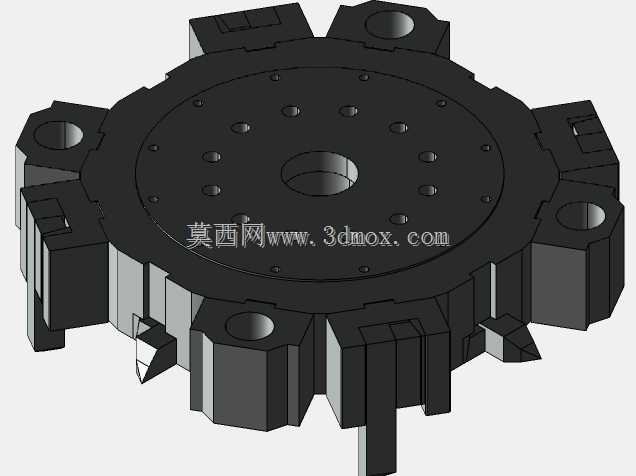

　　这款八工位回转刀盘主要适配斜床身数控车床的侧置动力刀塔单元，日常生产中承担车削工序的多工位刀具自动切换功能，在轴类、盘类零件的批量加工场景里，能一次装夹完成外圆车削、端面切削、切槽、螺纹加工甚至部分径向动力铣削工序，省去人工换刀的停机对位时间，也能避免反复装夹带来的形位公差累积问题。从结构设计逻辑来看，刀盘主体采用辐射式八工位布局，每个工位的安装基面都做了等高研磨处理，保证刀具装夹后刀尖高度的一致性，相邻工位的夹角公差控制在极小范围内，回转定位时能精准对齐主轴切削中心，不会出现换刀后撞刀或者切削余量不均的问题。中心位置的通孔是刀塔主轴的安装定位孔，周边均匀分布的沉头孔用于和刀塔回转输出端做刚性锁固，

　　圆周上的小直径销孔则是定位销配合位，用来消除螺栓连接的间隙，提升换刀重复定位精度。每个向外延伸的刀位都预留了标准刀具安装槽，可适配常见的方柄车刀、镗刀杆，部分带动力接口的同规格刀盘还能装夹径向动力刀座，完成键槽铣削、侧面钻孔等复合加工工序。刀盘外缘的凸起结构是工位检测的触发位，配合刀塔内部的接近开关可以实现工位号的自动识别，保证换刀逻辑准确无误。安装边界上，这类刀盘的外径适配125规格的标准转塔，安装端面到刀盘前端面的距离符合通用数控车床的刀塔安装尺寸链，不需要额外调整滑板行程就能直接替换同规格的原厂刀盘，日常维护时只需要定期检查定位面的清洁度、锁紧螺栓的预紧力，就能长期保持换刀精度。设计时特意在刀盘非安装面做了减重槽结构，在保证整体刚性的前提下降低回转部分的惯量，减少刀塔伺服电机的启停负载，提升换刀动作的响应速度，同时刀盘边缘的斜向切角是排屑避让结构，避免车削产生的带状切屑缠绕在刀盘缝隙里，刮伤已加工表面或者卡滞回转机构。
