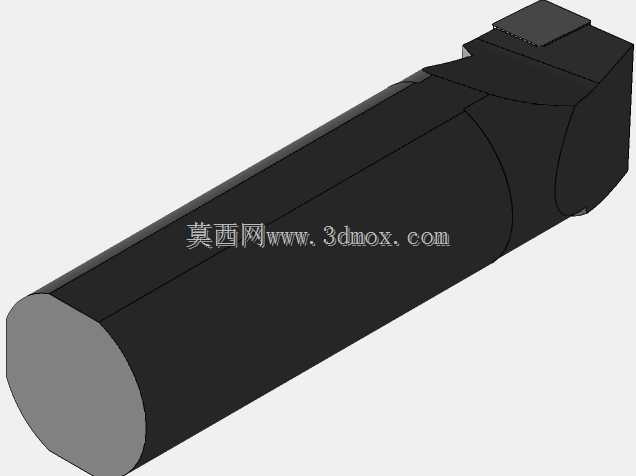

这款刀杆主要适配普通数控车床与车削加工中心的外圆、台阶面及仿形车削工序,在批量金属切削加工场景中,承担硬质合金可转位刀片的装夹定位功能,是轴类、盘类零件外轮廓加工的核心工装部件。刀杆主体采用圆柱柄结构设计,柄部直径匹配常规数控车床刀塔的装夹孔径,安装时可直接插入刀塔对应孔位,通过侧面锁紧螺钉完成径向固定,无需额外加装过渡套,能有效减少装夹环节的同轴度误差,保证切削过程中刀具的刚性。从结构设计来看,刀杆头部采用杠杆式压紧结构,刀片槽的定位面经过精度匹配设计,可对应CNMG系列菱形80度刀尖角的可转位刀片,压紧组件内置在刀杆头部的空腔内,切削过程中不会与工件、切屑产生干涉,同时杠杆式压紧结构能在刀片更换时快速松开与锁紧,
减少换刀辅助时间,适配批量生产中的快换需求。刀杆的切削头部做了斜向让位设计,主偏角为95度,在加工带台阶的轴类零件时,可直接走刀完成台阶端面与外圆面的连续切削,无需二次换刀调整角度,头部的排屑空间做了拓宽处理,切削过程中带状切屑可顺着排屑面顺利排出,不会缠绕在刀杆或工件表面,避免刮伤已加工表面。刀杆整体采用合金结构钢锻坯加工成型,表面经过淬硬处理,柄部圆柱度控制在微米级公差范围内,安装后刀杆悬伸部分的长径比经过优化,在常规切削参数下可有效降低切削颤振,保证加工表面的粗糙度达标。刀片定位槽的三个定位支撑面经过磨削加工,与刀片底面、侧面的贴合率满足切削装夹要求,能将切削过程中的切削力均匀传递到刀杆主体,避免刀片局部受力崩损。
刀杆头部的冷却液通道出口对准刀片切削刃区域,加工时可直接将高压切削液输送到切削热集中的刀尖位置,有效降低刀尖温度,延长刀片使用寿命,同时高压切削液可辅助冲断切屑,避免长切屑缠绕影响加工连续性。在实际选型应用中,这款刀杆适配的切削参数范围覆盖常规碳钢、合金钢及不锈钢材料的半精与粗车工序,安装时需保证刀杆中心高与机床主轴中心高一致,锁紧螺钉的扭矩需符合工艺要求,避免装夹过紧导致刀杆变形或过松导致切削移位。
