集成式高低压双回路液压动力供给单元结构设计

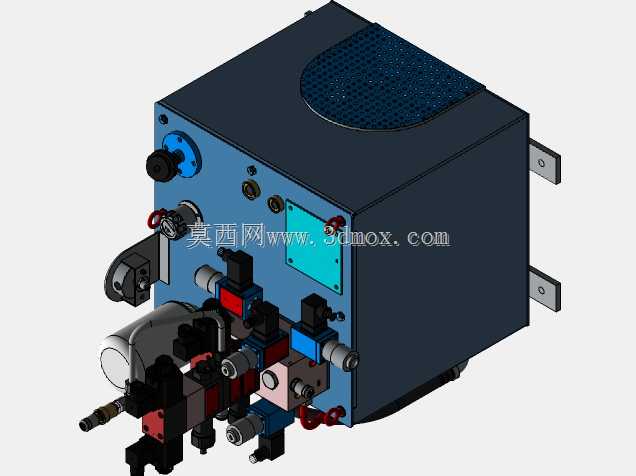

　　这款高低压液压动力组的结构设计，核心围绕工业场景中需要差异化压力供给的执行机构需求展开，常见应用在工装夹具的顺序夹紧、小型压机的快慢速动作回路、自动化产线的定位锁紧单元这类需要同时匹配低压大流量快速动作、高压小流量保压作业的工况中，避免单泵供油时高压工况下的流量冗余损耗，也能省去多套独立动力单元的安装空间浪费。从结构布局来看，整体采用箱式集成设计，将油箱、泵组、控制阀块、散热组件全部整合在方形箱体内，箱体侧面预留的两组安装支耳带有长条形安装孔，可直接通过螺栓固定在设备机架的安装平面上，安装时需要预留侧面阀组的操作空间，尤其是调压旋钮、压力表接口、油路输出口的前方不能有结构遮挡，方便现场调试时调整压力参数、接驳执行机构油路。

　　顶部的网状结构是空气滤清器兼注油口的安装位，同时兼顾油箱的通气散热需求，避免油箱内工作时出现负压影响泵的吸油效率。前端的阀组采用叠加式安装结构，将高低压切换阀、溢流阀、单向阀、调速阀直接堆叠在集成阀块上，省去了大量外接管路的布置，既减少了管路漏油的风险点，也压缩了整体的外形尺寸，阀块上预留的多个输出油口可同时对接多组执行元件，满足多工位的动作需求。设计时将电机泵组内置在箱体内部，靠箱体的金属壳体阻隔泵组运转的噪音外传，侧面的蓝色盖板是接线盒的防护盖，拆开后可直接完成电机的接线作业，不需要拆解整个箱体外壳，降低后期维护的拆装工作量。油路设计上采用高低压双泵合流的逻辑，低压大流量泵负责空载快进阶段的供油，当系统压力升高到设定阈值后，

　　高压小流量泵单独供油完成高压作业，低压泵通过卸荷阀直接回油，减少无功能耗，阀组上的红色截止阀可直接切断对应回路的供油，方便单回路的检修调试。箱体的尺寸边界控制紧凑，安装时底部不需要额外预留过多空间，所有需要操作的旋钮、接口全部布置在正面操作侧，适配设备侧装、卧式安装等多种布置方式，输出油口的螺纹规格统一采用常规液压管路标准，现场配管时不需要额外制作过渡接头。
