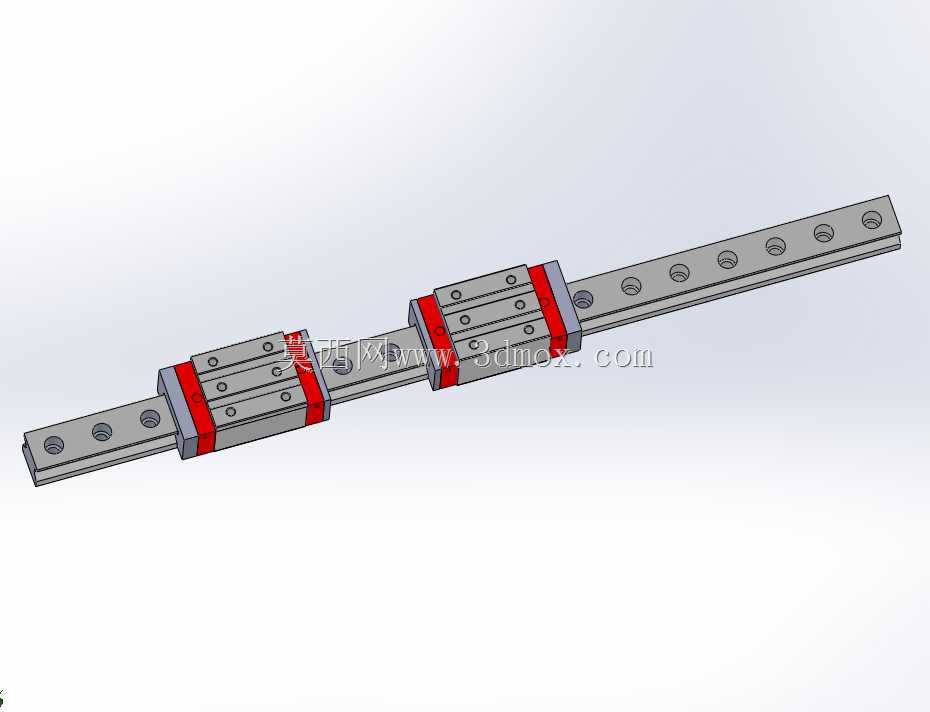

THK双滑块直线导轨传动组件

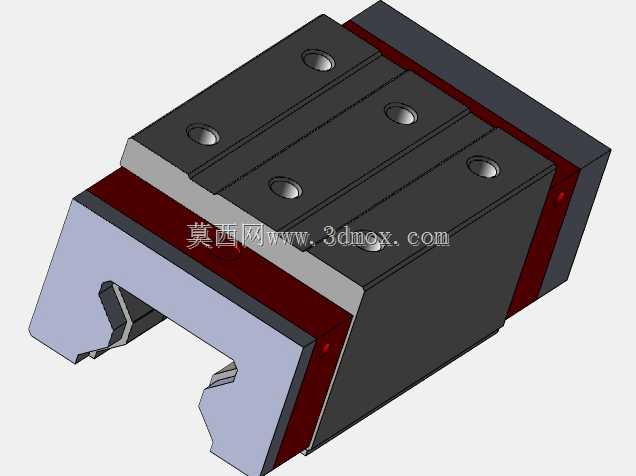

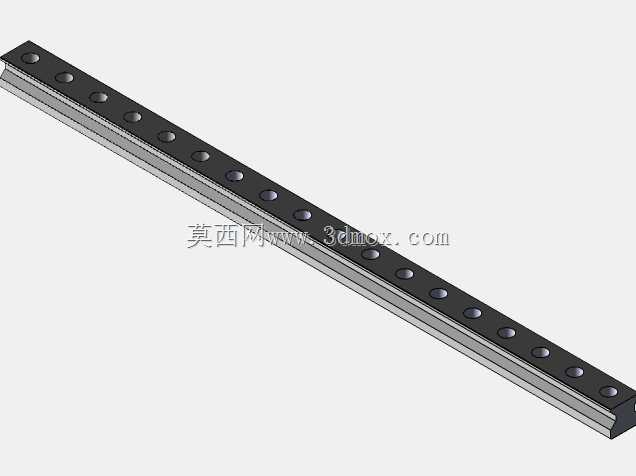

　　在精密自动化产线、数控机床进给轴、半导体检测设备这类对直线运动精度有严苛要求的场景里，这类双滑块配置的直线导轨是核心导向承载部件，区别于单滑块导轨的单点支撑局限，双滑块布局能在长行程运动中提供更稳定的支撑力矩，避免滑台在偏载工况下出现卡滞、爬行问题。从结构设计来看，导轨本体采用淬硬合金钢加工成型，滚道面经过精密磨削处理，表面粗糙度控制在Ra0.8以下，保证钢珠滚动时的顺畅度与长期耐磨性能；滑块与导轨接触的滚道采用哥特式圆弧结构，可同时承受径向载荷、反径向载荷以及双向侧向载荷，四方向等载荷的特性让它在复杂受力的安装场景下也能保持稳定的运动精度。滑块两端配置的红色密封端盖，一方面可以阻挡加工过程中产生的切屑、冷却液、

　　粉尘进入滑块内部的滚道区域，避免钢珠与滚道出现磨粒磨损，另一方面端盖内置的储油槽可以在长期运行中缓慢释放润滑脂，延长维护周期，减少设备停机保养的频次。安装边界上，导轨的安装孔采用等间距设计，适配市面上主流的安装孔距标准，可直接通过内六角螺栓固定在设备的安装基准面上，不需要额外做转接板加工；滑块的安装面也预留了标准螺纹孔阵列，可直接对接滑台、机械手末端、检测头等运动部件，安装时只需保证导轨安装基面的平面度、两条平行导轨的平行度在公差范围内，就能达到预期的运动精度。这类导轨在实际选型时，需要根据负载重量、运动速度、行程长度、精度等级来匹配对应的滑块预压等级，轻载高速场景选微预压即可降低运行阻力，

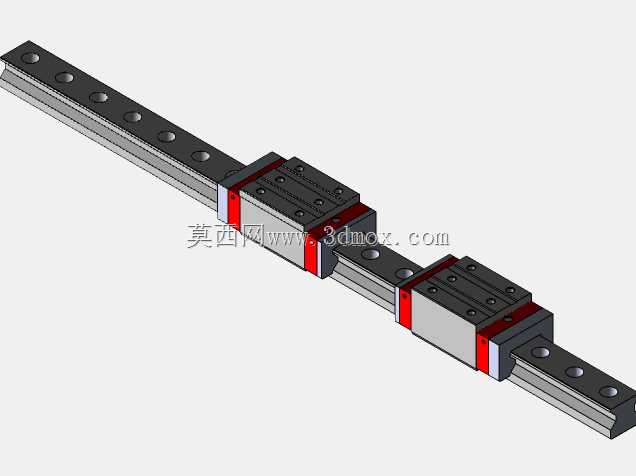

　　重载切削场景选中预压或重预压来提升整体刚性，避免运动过程中出现振动影响加工或检测精度。双滑块的配置通常用在滑台长度较长、负载重心偏离滑块中心的工况，两个滑块之间的间距可以根据实际安装空间调整，间距越大抗倾覆力矩的能力越强，但也要注意不能超过导轨允许的滑块最小间距，避免两个滑块的滚道出现干涉影响运行顺畅度。导轨的端面做了倒角处理，方便滑块组装时顺利套入导轨，不会磕碰滚道边缘造成初始损伤，滑块侧面的油嘴位置预留了足够的操作空间，后期补注润滑脂时不需要拆卸周边部件即可完成操作。
