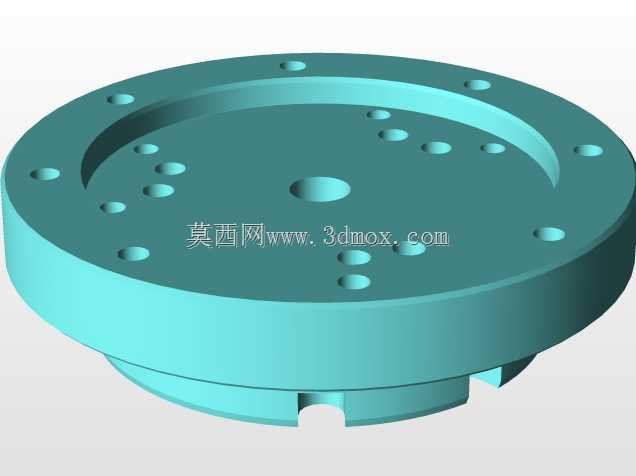

　　这款盘式安装基座在工业传感检测、精密工装定位场景中有着广泛的适配性，常作为各类检测元件、小型执行机构的承载安装载体，在自动化产线的工位定位模块、实验测试台的装夹单元中都能见到同类结构的应用。从结构设计逻辑来看，整体采用圆盘式对称布局，外圆边缘均匀分布的沉头通孔用于基座整体与设备机架的锁紧固定，这类孔位的排布角度经过受力校核，能保证安装后基座承受径向载荷时不会出现偏载翘曲，底部的三处缺口卡槽则是为了适配现场快装结构，无需完全拧下紧固件即可实现基座的快速拆装更换，大幅缩短设备维护的停机时长。盘面内圈的多组不同孔径的光孔与螺纹孔，是为了适配不同规格传感器、检测探头的安装需求，孔位的坐标公差控制在±0.02mm范围内，

　　能保证安装后的检测元件与被测工件的相对位置精度，避免因安装偏差导致检测数据失真。中心位置的定位凹孔是整个基座的设计基准，加工时以此孔作为形位公差的基准原点，保证所有安装孔位的位置度、端面的平面度都能满足装配要求，盘面的环形沉槽则是为了容纳安装元件的出线或凸起结构，避免安装时出现干涉，同时也能减少基座与安装元件的接触面积，降低平面加工精度不足带来的装配间隙问题。从安装边界来看，基座整体厚度经过载荷校核，在承受5kg以内的垂直载荷时形变量不超过0.01mm，外圆直径适配主流的80mm、100mm标准安装工位，底部的凸台结构可以嵌入安装面板的定位槽内，承受径向剪切力时不会出现位移，无需额外增加定位销即可满足常规工况的固定需求。

　　这类盘式基座的设计没有冗余的结构，所有孔位、槽体都对应明确的装配需求，在建模过程中优先以装配基准作为建模原点，所有特征的尺寸链都从中心基准孔向外标注，避免加工时出现公差累积，同时边缘处都做了0.5mm的倒角处理，既可以去除加工毛刺，也能避免安装时刮伤操作人员或配套元件的线缆。
