传感器配套锥台形调平找平支撑垫

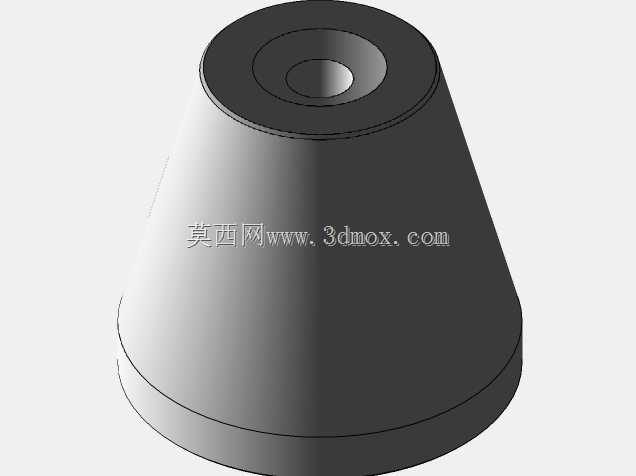

　　在工业传感检测场景中，不少接触式、位移类传感器的安装精度直接决定检测数据的可靠性，尤其是在被测面存在微小倾斜、安装基准面加工存在平面度误差的工位，硬连接固定很容易让传感器测头出现偏载，长期运行不仅会磨损测头导向结构，还会让检测数据出现线性漂移，这时候就需要这类锥台形调平垫作为安装过渡件来补偿基准误差。从结构设计来看，这款调平垫采用上窄下宽的截锥形轮廓，底部大直径端面作为安装贴合面，和设备安装基板接触时能获得更大的支撑跨度，抗倾覆能力远优于同高度的圆柱垫，即便安装位置存在小幅振动，也不会出现支撑偏移；顶部小直径端面预留了同轴的沉孔结构，既可以用来容纳传感器的安装螺栓头部，避免螺栓突出影响传感器贴合，也能作为定位基准，

　　让传感器的安装轴线和调平垫轴线保持重合，减少偏心带来的测量误差。实际选型使用时，要注意匹配安装边界：调平垫的底部直径要小于传感器安装座的最大外径，避免突出部分和周边走线、相邻检测元件产生干涉，顶部沉孔的内径要略大于所用安装螺栓的螺杆直径，预留0.2到0.5毫米的间隙方便微调角度，整体高度要结合传感器的量程行程来选，保证调平后传感器测头的初始压缩量落在量程的中间区间，既不会因为初始位置太靠近量程上限导致过冲损坏，也不会因为太靠近下限无法检测到被测件的位移。设计这类零件的三维模型时，要重点保证锥面的同轴度公差，上下两个端面的平行度要控制在0.02毫米以内，否则垫件本身的形位误差反而会引入新的安装倾斜；锥面的拔模斜度不需要太大，

　　控制在5到8度即可，既保证支撑的稳定性，也能在需要微调角度时，通过轻微修磨锥面接触位置来实现小范围的角度补偿，不需要额外加工复杂的球面调心结构，加工成本更低，适配大部分常规工业传感器的安装调平需求。在自动化生产线的尺寸检测工位、工装夹具的定位检测点、设备运维的振动传感器安装位，这类调平垫都能快速补偿安装基准的平面误差，不需要对安装基板做二次铣磨加工，能大幅缩短现场安装调试的周期，同时减少传感器因为安装不当导致的早期损坏，降低产线运维的备件成本。
