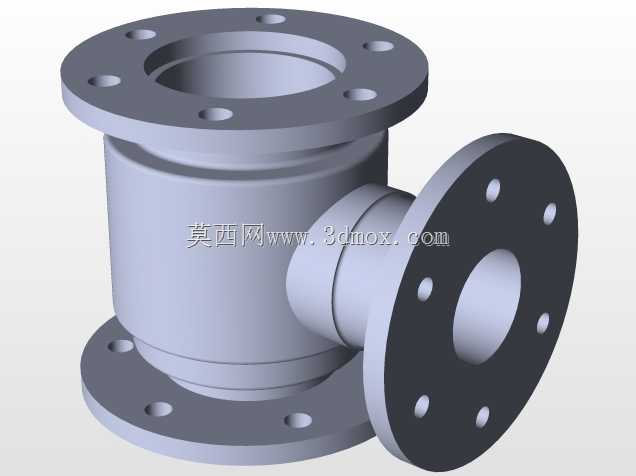

三通法兰式流体管路连接泵体结构

　　该结构为流体输送系统中的核心承压连接部件，主要应用于工业循环管路、给排水系统、化工介质输送管线等场景，承担流体转向、管路对接与介质导流的作用，可适配垂直与水平方向的管路布局需求，减少管线中弯头连接件的使用数量，降低管路整体泄漏风险点。从结构设计来看，三个连接端均采用标准法兰盘结构，法兰端面均匀分布螺栓过孔，安装时可通过螺栓副与对应管路法兰实现刚性密封连接，法兰密封面可根据输送介质特性适配平垫、缠绕垫等不同密封形式，满足不同压力等级的管路密封要求。主体流道采用等径过渡设计，侧接口与主腔体的衔接处做圆弧顺滑过渡处理，可有效降低介质流经转向位置时的局部阻力损失，减少湍流产生，降低输送过程中的能耗与管路振动。

　　整体壳体采用回转体加侧出接口的结构形式，主腔体为等径直筒结构，上下两端法兰与主腔体同轴设计，侧接口法兰轴线与主腔体轴线垂直相交，安装时可根据管线走向选择上下端作为介质进出口，侧端作为分流或合流接口，适配不同的管路工艺布局。在安装边界方面，三个法兰的螺栓孔中心圆直径、法兰外径均遵循通用管路法兰标准，安装时需预留足够的螺栓操作空间，侧法兰外侧需预留至少螺栓长度1.5倍的操作距离，方便现场安装时的螺栓紧固与后期维护拆卸。壳体壁厚根据常规承压工况做等强度设计，主腔体与法兰衔接位置做加厚过渡处理，避免应力集中导致的结构失效，可满足常规中低压流体输送的强度要求。建模过程中对法兰端面的密封面、螺栓孔位置度、

　　流道内壁粗糙度对应的结构特征做了精准还原，可直接用于管路系统的装配干涉检查、流体仿真分析的前置模型，也可作为同类型泵体、管路连接件的结构设计参考模板，帮助结构设计人员快速完成类似结构的方案迭代，减少重复建模工作量。在设备选型配套时，该结构可直接对接同通径的管路、阀门等元件，无需额外加工转接件，缩短现场安装的施工周期，其对称式的结构布局也可降低备件储备的品类数量，方便运维过程中的备件更换。
