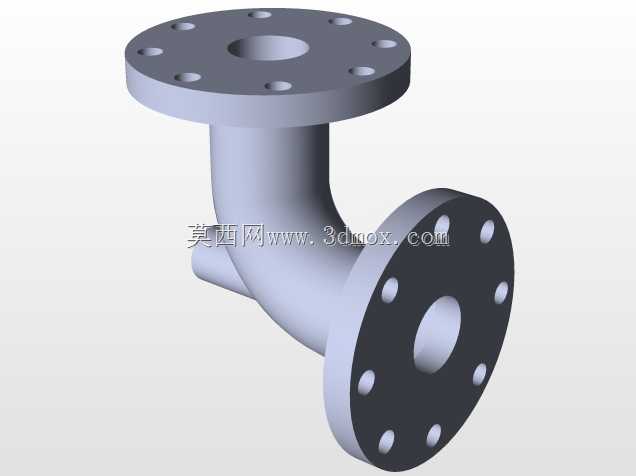

带双法兰接口的90度弯管泵体结构

　　这款弯管式泵体结构，主要应用在流体输送管路需要转向衔接的工况场景，常见于化工流体输送、市政给排水、暖通循环水系统以及小型工业设备的流体动力单元中，用来完成管路90度转向同时的流体增压输送，避免管路额外加装弯头带来的流阻增大、泄漏点增多的问题。从结构设计来看，两端采用标准法兰连接结构，法兰面均匀分布螺栓通孔，安装时可通过螺栓与对应通径的管路法兰紧密贴合，配合密封垫片即可实现可靠密封，能承受常规工业管路的工作压力，不会出现流体渗漏问题。弯管段采用平滑圆弧过渡设计，内壁没有突兀的折角结构，流体经过转向位置时不会产生明显的紊流和压损，能有效降低泵体工作时的振动和噪音，同时减少流体介质对管壁的冲刷磨损，延长部件的使用寿命。

　　侧面预留的小口径支管接口，可用于安装压力检测元件、排气阀或者旁路引流管路，满足不同工况下的功能扩展需求，不需要在管路上额外开孔焊接，降低现场施工的改造难度。设计过程中充分考虑了安装边界的适配性，两端法兰的螺栓孔位置遵循通用管路法兰的尺寸规范，可直接替换同通径的常规90度弯头搭配泵组的安装结构，不需要重新调整周边管路的固定位置，降低设备改造的成本。法兰端面的加工精度满足密封面的平面度要求，安装时不需要额外对接触面进行打磨处理，只要匹配对应压力等级的密封垫片，就能达到可靠的密封效果。弯管段的壁厚经过强度校核，可满足常规流体输送工况下的承压要求，同时避免壁厚过大带来的材料浪费和整体重量增加，方便现场安装搬运。整体结构没有复杂的异形曲面，

　　加工制造时可通过常规铸造后机加工的方式完成，适合批量生产，在小型增压泵组、循环水系统、化工介质输送管线中都能适配使用，安装时只需对准两端法兰的螺栓孔，均匀锁紧螺栓即可完成装配，后期维护拆卸也十分便捷，不需要对周边管路进行大范围拆解。
