对开式滑动轴承支撑座结构设计

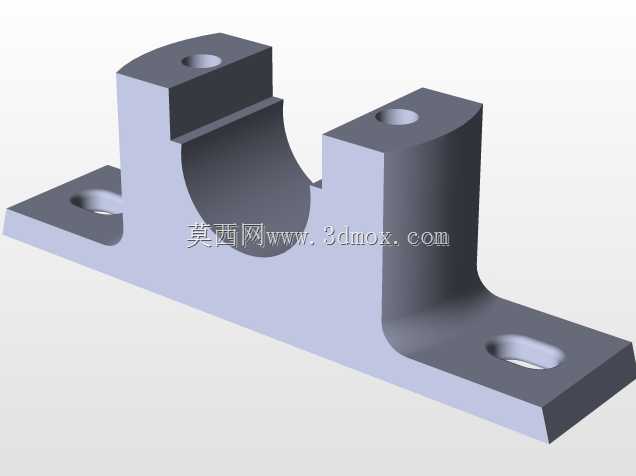

　　该支撑结构属于滑动轴承配套的承载支座，主要应用于中小载荷的传动轴系支撑场景，常见于轻工输送设备、小型机床进给单元、普通传动装置的径向载荷承载部位，用来为旋转轴提供稳定的回转支撑，同时承受轴系运行过程中产生的径向作用力，限制轴系在径向的不必要窜动，保证轴上传动件的啮合精度与运行同轴度。从结构设计来看，整体采用分体对开式的布局逻辑，中间的半圆弧形型腔为轴瓦安装位，型腔的圆弧半径与配套轴瓦的外圆尺寸匹配，安装时可将轴瓦嵌入型腔内部，上半部分配套的轴承盖可通过两侧立板顶部的螺纹孔完成锁紧，实现轴瓦的压紧固定，避免轴瓦在运行过程中出现周向转动或轴向窜动。两侧的立板与底部安装底板采用一体化的刚性连接结构，

　　立板厚度根据常规工况下的抗弯强度计算取值，可抵消轴系载荷带来的侧向弯矩，避免长期运行出现立板变形导致的轴系同轴度偏差。底部安装底板设置了两处安装孔位，其中一处为圆孔，用于安装定位螺栓确定支座的安装基准，另一处为长圆形腰型孔，可在安装过程中补偿一定的位置加工误差，降低安装基面的孔位加工精度要求，同时也方便后期调整轴系的张紧程度，适配不同中心距的传动布局。设计过程中充分考虑了安装与维护的便捷性，整体结构无复杂异形曲面，常规铣削、钻削工艺即可完成全部加工，加工成本较低，适合批量生产应用。型腔的圆弧面加工粗糙度要求控制在Ra3.2以内，保证与轴瓦外圆的贴合面积达到接触精度要求，避免局部应力集中导致的轴瓦磨损加快。

　　立板顶部的螺纹孔深度按照螺栓拧入深度的规范要求设计，保证锁紧时的螺纹连接强度，不会因振动出现螺纹滑牙或连接松动。底板的厚度根据支座整体的抗振性要求设计，可有效吸收轴系运行过程中产生的小幅振动，降低振动向安装基面的传递，提升整套传动装置的运行稳定性。在实际选型应用时，需要注意安装基面的平面度要求，若基面平面度过差，会导致底板安装后出现翘曲变形，进而影响半圆型腔的圆度，导致轴瓦安装后出现卡滞、发热等问题；同时腰型孔的调整余量需要在设计阶段提前核算，避免调整量不足无法满足轴系张紧的需求。
