传感器安装固定支座结构设计

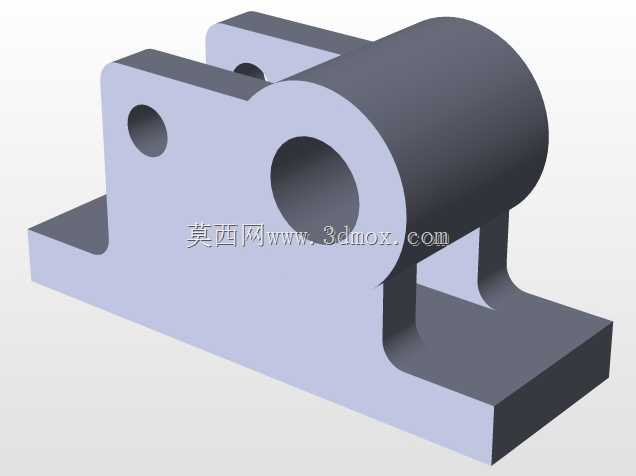

　　这类支座结构主要应用在工业检测场景中，承担传感器本体的定位与承载功能，常见于自动化生产线的工位检测、设备运行状态监测点位，用来将接触式或非接触式传感器牢靠固定在指定安装基准上，避免设备运行过程中的振动导致传感器偏移，影响检测数据的准确性。从结构设计来看，底部的L型安装底板是整个零件的安装基准面，底板上预留的安装孔位可以适配不同规格的螺栓紧固件，能够直接固定在型材机架、设备钣金面或者混凝土检测基座上，底板的厚度经过受力校核，在承受传感器自重以及外接线缆拉扯力的情况下不会发生形变，保证安装基准的平面度始终维持在公差要求范围内。上部的圆筒状腔体是传感器的容纳安装位，腔体的内孔直径按照常用圆柱型传感器的外径做适配设计，

　　孔壁的粗糙度要求控制在合理区间，既可以保证传感器装入时的顺畅度，也能避免间隙过大导致传感器在腔体内出现晃动，腔体侧壁的径向通孔用来穿装紧定螺钉，装入传感器后拧紧紧定螺钉即可完成传感器的轴向固定，同时也方便后续传感器的校准、拆卸更换操作。支座侧面伸出的带孔支耳结构，是为了适配多方向的安装固定需求，当安装空间受限无法使用底部底板固定时，可以通过支耳上的孔位完成侧向吊装或者壁挂式安装，支耳与主体结构之间做了圆角过渡处理，避免应力集中导致零件在长期受振情况下出现断裂问题。设计过程中优先考虑了安装边界的适配性，整体结构的外轮廓尺寸控制紧凑，不会占用过多的设备安装空间，各个边角位置都做了倒角处理，既可以去除加工过程中产生的毛刺锐边，

　　避免装配时划伤操作人员，也能减少零件搬运过程中的磕碰损伤。零件的壁厚设计均匀，不管是采用机加工方式还是铸造成型工艺都能顺利生产，不会出现壁厚突变导致的铸造缺陷或者机加工变形问题，腔体与底板之间的支撑筋结构做了优化，在保证整体结构刚性的前提下尽可能减少材料用量，降低零件的整体重量，同时支撑筋的走向顺着受力方向布置，能够有效抵消传感器安装时的侧向力以及设备运行传递的振动载荷。在实际选型使用时，需要先确认待安装传感器的外径与腔体内孔的匹配度，同时核对安装点位的空间尺寸是否满足支座的外轮廓要求，固定螺栓的规格要与安装孔位适配，拧紧时按照对角顺序施力，避免底板受力不均出现翘曲，影响传感器的检测轴线与被测对象的对准精度。
