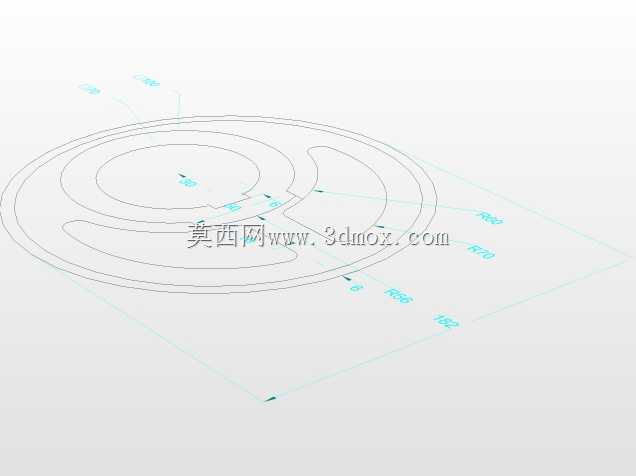

多半径同心环形槽机械结构设计

　　这类同心环形槽结构在工业场景中应用十分广泛，常见于流体分配腔体、密封安装基座、旋转导向定位盘等部件的设计中，不同半径的环槽承担着不同的功能，比如内侧环槽可用于安装O型密封圈实现静密封，中间环槽可作为流体介质的导流通道，外侧环槽可用于布置定位销或者安装紧固件，多槽同轴的设计能在有限的径向空间内集成多种功能，大幅缩小部件的整体安装体积。从设计思路来看，这类结构首先要匹配安装界面的边界尺寸，所有环槽的圆心必须与安装基准轴严格同轴，同轴度公差需要控制在0.02mm以内，避免装配后出现密封偏磨、导流不畅的问题；每个环槽的半径尺寸需要根据配套的密封件规格、流体流量要求来确定，槽宽要匹配密封件的线径，预留10%-15%的压缩量空间，

　　槽深要保证密封件压缩后不会超出安装平面，同时槽底与槽壁的过渡圆角需要根据加工工艺设定，铣削加工时过渡圆角取R0.5即可，避免应力集中导致槽体开裂。在实际使用中，这类环形槽结构多安装在阀组集成块、旋转工作台端面、传感器安装基座等位置，安装时需要保证槽体所在平面与对接平面的平面度公差不超过0.01mm，防止密封失效；如果作为导流槽使用，槽壁的表面粗糙度需要达到Ra1.6，减少流体流动的阻力，同时槽体的转角位置要做平滑过渡，避免出现介质滞留的死角。从外形尺寸来看，这类结构的整体外轮廓为圆形，最大外径由安装空间决定，径向方向上各环槽之间的壁厚需要根据工作压力计算，若用于1MPa以下的低压流体场景，壁厚不小于2mm即可满足强度要求，

　　若用于高压场景则需要根据材料的许用应力加厚壁厚，避免受压变形。设计这类结构时，还需要考虑加工的工艺性，所有环槽的宽度尽量统一刀具规格，减少换刀次数，降低加工成本，同时槽的深度不宜过深，避免铣削时出现让刀导致槽宽尺寸超差；如果是用于传感器配套的安装结构，环槽的尺寸精度需要进一步提升，半径公差控制在±0.01mm，保证传感器探头的安装定位精度，避免检测数据出现偏差。这类结构看似简单，但在实际工程应用中，每一个尺寸参数都直接影响部件的整体性能，设计时需要结合实际工况反复校核，不能仅凭经验随意设定尺寸。
