内燃机气门传动摇臂组件结构设计

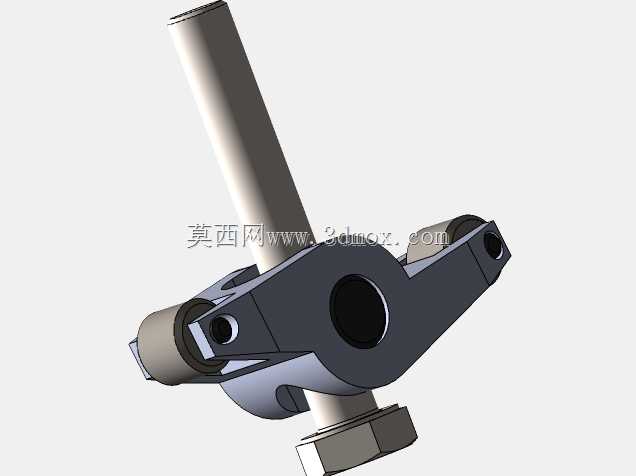

　　这套摇臂组件主要应用于内燃机配气机构、小型自动化设备往复传动单元中，核心作用是将凸轮轴的旋转顶升动作转化为气门或者执行端的往复直线启闭动作，在小功率汽油机、柴油机以及部分需要定点顶升传动的专用设备里都能见到这类结构的身影。从实际使用场景来看，这类摇臂需要长期承受高频交变冲击载荷，每分钟往复动作频次从数百次到数千次不等，因此结构设计上首先要保证铰接部位的耐磨性能，同时控制整体转动惯量，降低传动过程中的惯性冲击。设计时优先采用了杠杆式铰接布局，中心铰接孔作为旋转支点，一端预留滚轮安装位用于和凸轮轮廓接触，将滑动摩擦转化为滚动摩擦，大幅降低接触面的磨损速率，另一端设置气门间隙调整螺钉安装位，可通过螺纹配合调整传动端的初始间隙，

　　补偿长期运行后的零件磨损量，保证传动精度不会随使用时长出现大幅衰减。安装边界方面，中心铰接孔的同轴度公差控制在0.02mm以内，摇臂绕支点的摆角范围控制在±8°区间，配套的枢轴直径与铰接孔采用H7/f6间隙配合，既保证转动灵活性，又避免径向窜动带来的传动冲击。摇臂本体采用等强度变截面设计，在铰接支点、凸轮接触端、传动受力端三个应力集中区域做了局部加厚处理，非受力区域做了减重挖槽，在保证整体结构刚度满足1.2倍额定冲击载荷要求的前提下，尽可能降低零件自身重量，减少高速往复摆动时的惯性力。端部的滚轮采用销轴铆接固定，滚轮与销轴之间预留润滑间隙，可在装配时填充润滑脂，延长维护周期；下端配套的锁紧螺母用于固定调整螺钉的位置，

　　避免设备运行过程中螺纹松动导致间隙变化。整个组件的装配逻辑遵循从内到外的顺序，先将滚轮压装到摇臂端的安装槽内，穿入销轴铆接固定，再将摇臂本体套入枢轴，最后装入调整螺钉与锁紧螺母，所有配合面在装配前都需要去除毛刺飞边，保证转动过程无卡滞。实际选型时需要注意，摇臂的杠杆比直接决定了传动端的行程与受力大小，这套结构的杠杆比设置为1.4:1，适配顶升行程4-6mm的凸轮轮廓，可满足常规小排量内燃机配气机构的传动需求，也可经过尺寸缩放后应用于其他需要杠杆式往复传动的自动化工位中。
