双铰接端传动连接摇臂结构件

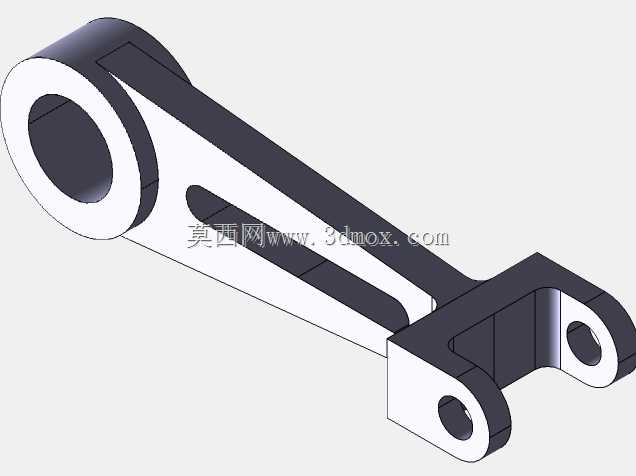

　　该结构件属于传动系统中的摇臂类连接构件，常见于轻工自动化输送线、小型专用设备的动作传递单元中，主要承担动力换向、行程传递的功能，可将输入端的摆动动作转化为输出端的指定角度往复运动，适配小载荷、高频次往复动作的工况场景。从结构设计来看，构件一端采用大直径通孔铰接设计，孔壁预留了足够的衬套安装厚度，可适配自润滑铜套或滚针轴承的压装需求，安装后可绕固定销轴做定轴摆动，大孔端的外侧做了加厚凸台处理，能有效降低铰接位置的接触应力，避免长期摆动造成的孔位磨损失圆。构件主体采用变截面长杆结构，从大孔端向输出端逐步收窄厚度，杆身中部开设长条形减重槽，在保证整体抗弯、抗扭刚性的前提下，尽可能降低构件自身重量，减少摆动过程中的惯性冲击，

　　适配高速往复动作的使用需求。输出端采用叉形双铰接耳结构，两个同轴小直径铰接孔分别设置在叉耳的两个支臂上，孔位同轴度公差控制在0.02mm以内，可通过销轴与末端执行件或从动连杆连接，双支臂的结构能有效分散连接位置的载荷，避免单侧受力造成的结构变形。安装边界方面，大铰接孔的中心距两个小铰接孔的中心距为固定传动尺寸，设计时需匹配整套连杆机构的传动比需求，构件摆动过程中，杆身与周边固定结构的最小安全间隙需预留不小于5mm，避免动作过程中发生运动干涉。构件的所有棱边均做了R2-R3的圆角过渡处理，既可以消除加工过程中的应力集中风险，也能避免装配过程中锐边划伤操作人员，叉耳支臂的内侧与外侧均预留了标准垫片的安装空间，可通过调整垫片厚度补偿装配累计误差，保证铰接位置的转动灵活性无卡滞。
