传感器配套铰接式安装连接支座结构

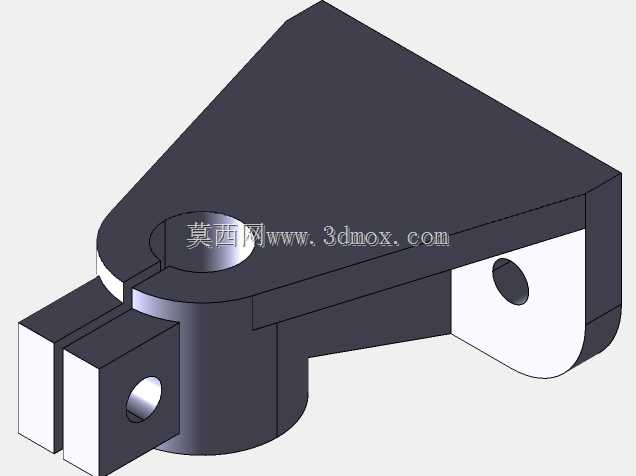

　　这款铰接式连接支座主要应用于工业传感检测场景的安装配套环节，在各类自动化产线、设备检测工位中，作为传感器与主体机架之间的连接承载构件使用，能够为传感器提供稳定的安装基准，同时适配小角度的姿态调整需求，抵消设备运行过程中产生的小幅振动与装配公差带来的位置偏差。从结构设计来看，主体采用三角块状的承载基体，大平面一侧作为与设备机架贴合的安装基准面，能够保证安装后的整体刚性，避免检测过程中出现构件晃动影响传感精度的问题。基体一端设置分体式夹装槽结构，槽体两侧预留同轴光孔，可通过销轴与外部连杆类构件形成铰接配合，实现绕销轴轴线的小幅转动，适配检测端需要随动调整角度的使用场景；基体另一端延伸出带单光孔的耳板结构，

　　可通过紧固件与传感器安装支架连接，耳板与基体之间采用圆弧过渡处理，能够有效降低应力集中系数，提升构件在反复受载情况下的结构强度。设计过程中充分考虑了安装边界的适配性，夹装槽的槽宽尺寸匹配常规工业传感配套连杆的标准厚度，两侧光孔的孔径适配常用规格的圆柱销轴，安装时无需额外进行二次加工即可完成装配；耳板上的光孔位置经过尺寸校核，装配后不会与传感器本体、走线结构产生干涉，预留的操作空间能够满足常规紧固件的安装作业需求。基体的整体外形做了倒角处理，去除加工锐边，避免装配过程中划伤操作人员或损坏传感器线缆。从实际使用场景出发，这类支座常应用在位移传感器、位置检测传感器的浮动安装场景中，当被检测部件存在小幅位置偏移时，

　　铰接结构能够自适应调整角度，避免传感器安装结构承受额外的侧向力，有效延长传感器的使用寿命，同时保证检测数据的稳定性。结构的壁厚设计经过受力校核，在满足承载要求的前提下尽可能控制整体重量，既不会给设备主体带来额外的负载，也能保证长期受载下不会出现结构变形。铰接部位的配合面预留了合理的间隙，既保证转动的灵活性，也不会因间隙过大导致检测位置出现超差偏移，适配工业现场多数中低速、小幅摆动的检测工位使用需求。
