径向进排式涡轮泵结构总成设计

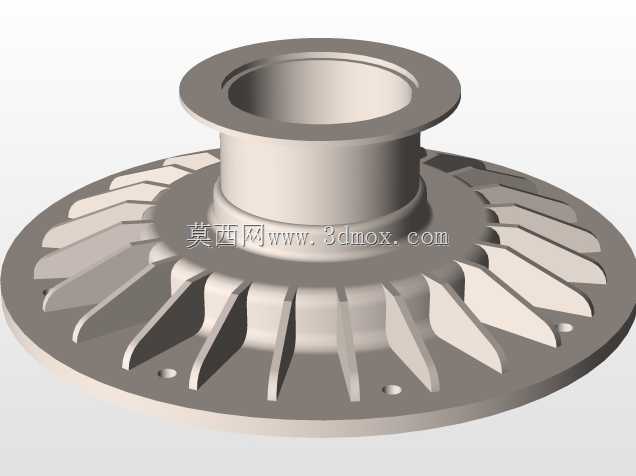

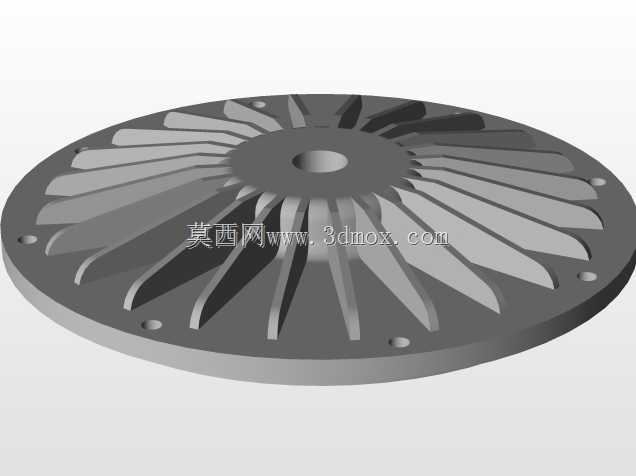

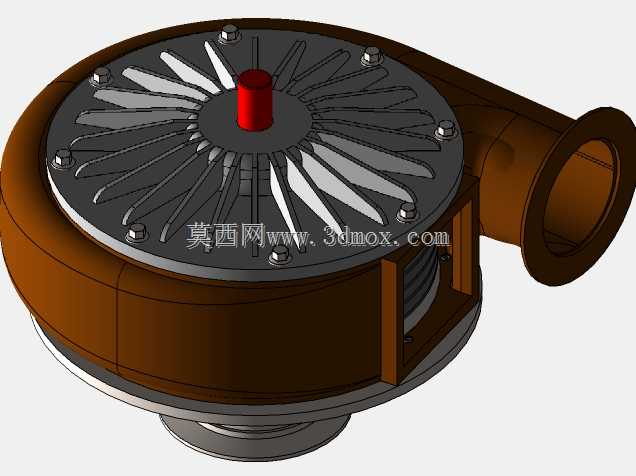

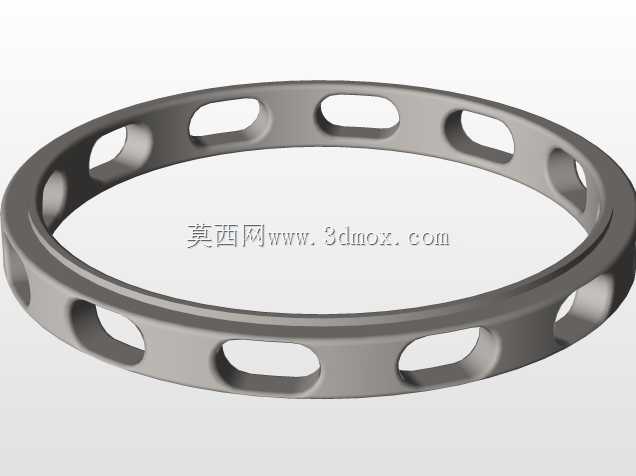

　　这款涡轮泵结构采用径向侧出蜗壳搭配轴向进液的经典布局，日常可适配小流量高扬程的流体输送场景，常见于实验室精密流体回路、小型冷却循环系统、低压化工试剂输送等工况，能稳定输送无大颗粒杂质的洁净流体，在对泵体体积、输出压力稳定性有要求的配套设备中应用广泛。从结构设计逻辑来看，整体采用上下分层的装配思路，上部端盖通过圆周均布的紧固件与下部蜗壳壳体连接，端盖表面设置放射状导流筋结构，既可以强化端盖的结构刚性，降低泵腔内部压力波动带来的端盖形变风险，也能对进入叶轮区域的流体起到预整流作用，减少流体进入叶轮流道时的紊流损失。中心位置的轴伸结构做了凸台定位设计，可直接匹配驱动端的联轴器安装位，安装时无需额外做轴系对中调整，

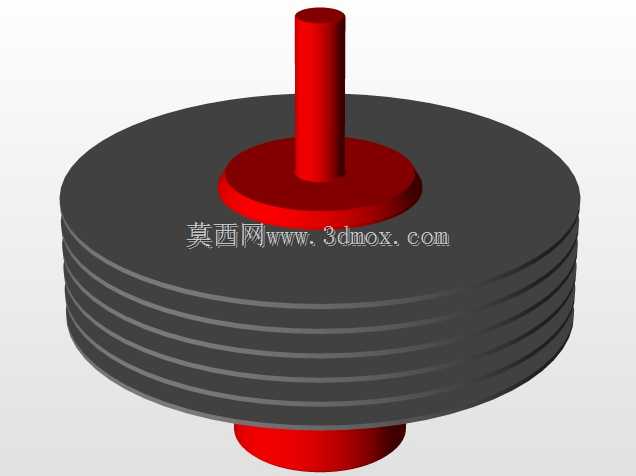

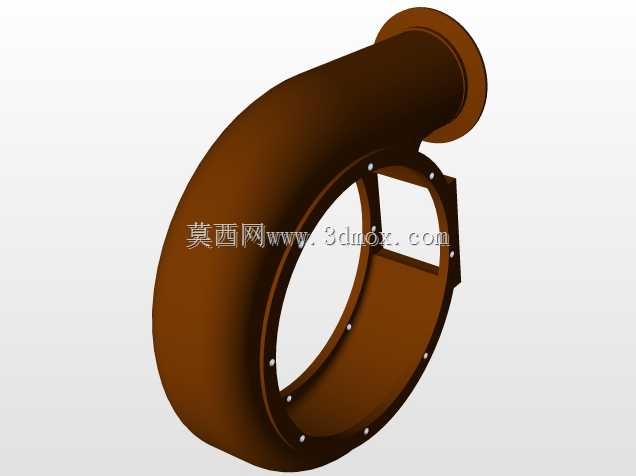

　　能有效缩短现场装配的调试周期。叶轮部分采用闭式放射状叶片设计，叶片从中心轮毂位置向外缘平滑延伸，流道截面沿径向逐步扩大，可在叶轮高速旋转时持续对流体做功，将动能逐步转化为压力能，配合蜗壳的渐扩式流道设计，能最大限度降低流体排出过程中的水力损失。蜗壳的侧排出口采用标准法兰连接结构，进出口的安装边界做了同轴度公差约束，轴向进液口位于泵体底部中心位置，与侧排出口的轴线呈90度垂直布局，安装时可直接对接垂直方向的进液管路与水平方向的排液管路，无需额外加装转向接头。整体结构的密封面设置在端盖与蜗壳的结合位置，采用平面密封的设计思路，装配时通过圆周均布的紧固件提供均匀的压紧力，可保证泵腔在额定工作压力下无渗漏风险。

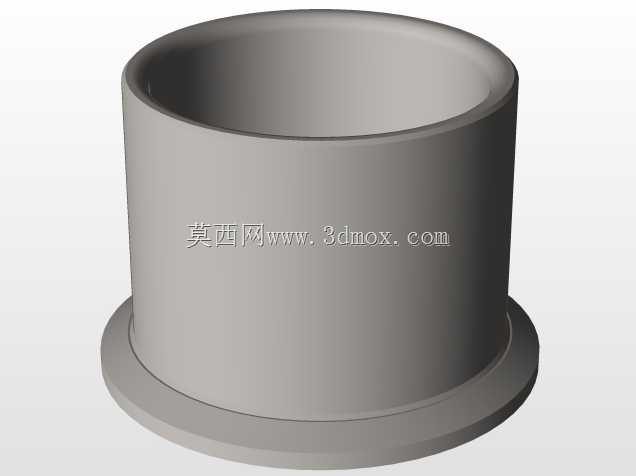

　　下部的支撑结构做了环形定位凸台，可直接固定在安装基座的预留定位孔内，安装时不需要额外制作复杂的固定支架，能适配多种紧凑安装空间的配套需求。各零部件的装配间隙经过合理匹配，叶轮与泵腔内壁预留了足够的安全运转间隙，既可以避免高速旋转时出现刮蹭卡滞，也能控制间隙泄漏量在合理范围内，保证泵体的容积效率处于较高水平。
