离心式鼓风驱动成套装配结构

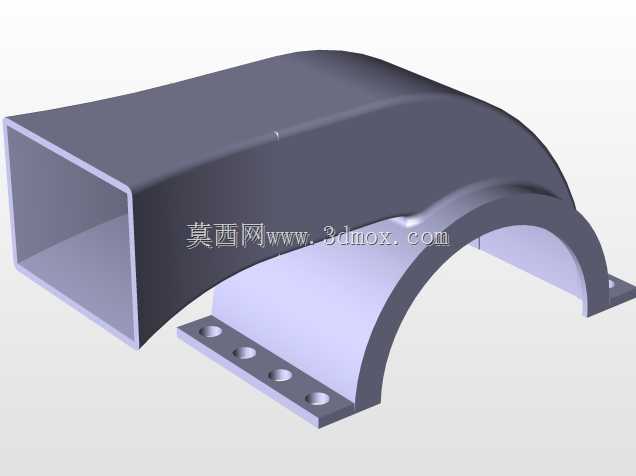

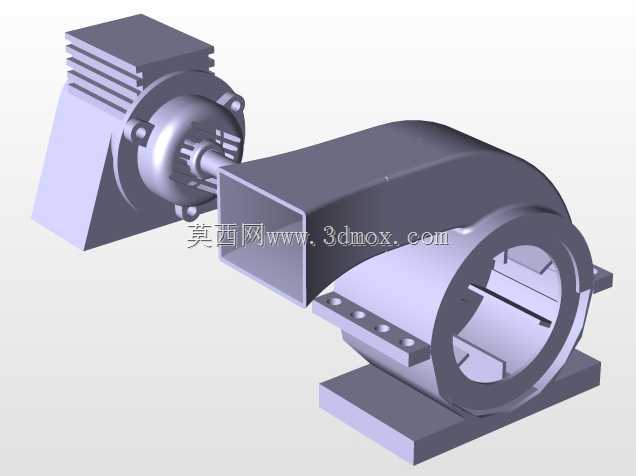

　　这套鼓风总成结构，核心服务于低压风送类工况，常见于车间工位吹屑除尘、小型设备通风散热、轻工生产线物料风送、燃烧设备助燃送风这类场景，区别于高压罗茨风机，这套结构主打低噪稳定的中低压连续送风，适配多数常规工业环境的持续供风需求。整套结构的功能逻辑很清晰，电机输出轴直接连接风轮，省去了皮带传动的张紧结构与传动损耗，动力传递路径更短，运行过程中没有皮带打滑、传动件磨损快的问题，后期维护只需要关注轴承润滑与叶轮动平衡状态即可。从结构拆分来看，整套总成分为上壳体、下壳体、端盖、驱动电机、风轮轴组几个核心部分，上下壳体采用法兰边螺栓拼接，接缝处预留密封槽位，装配时嵌入密封胶条就能避免风压泄漏，壳体的蜗壳型线是按照等环量流道设计的，

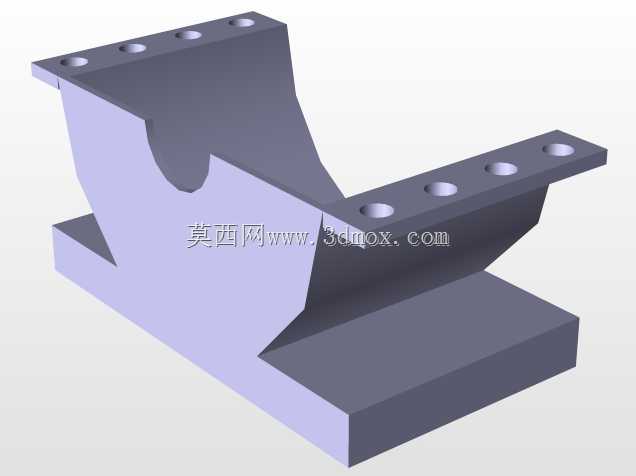

　　气流在壳体内流转时的紊流损失被压到最低，出风口采用方型直边接口，能直接对接方形通风管道，不需要额外做方圆转接件，现场安装时能省不少配管工时。设计阶段首先考虑的是安装边界的适配性，底部的一体式安装底座预留了四个长圆形安装孔，孔位间距适配多数常规风机安装支架的尺寸，长圆孔的设计允许安装时存在±3mm的位置偏差，降低现场安装的对位难度，电机部分的散热筋顺着电机轴向排布，和风机出风口的气流方向形成呼应，风机运行时带出的部分气流能顺带扫过电机散热筋，辅助电机降温，不需要额外给电机加装独立散热风扇。尺寸方面，整套总成的轴向总长度控制在适配0.75-1.5kW功率段电机的范围，蜗壳的径向尺寸匹配对应风量的叶轮直径，不会出现大壳配小轮的风量浪费，

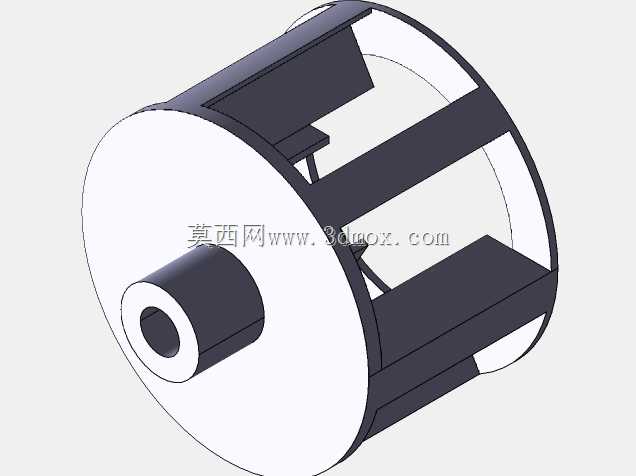

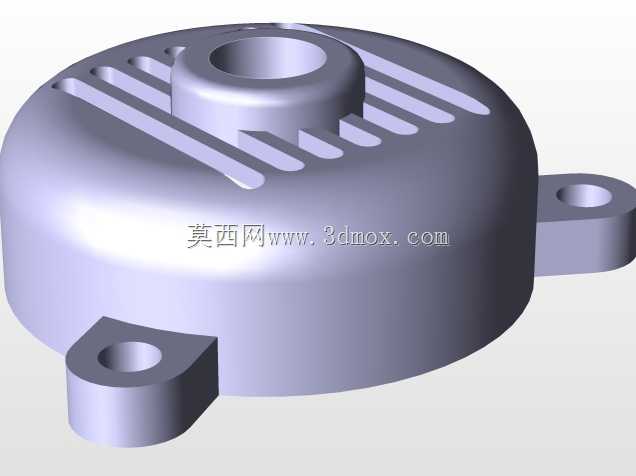

　　也不会因为壳体过小导致气流憋压、电机过载。风轮轴和电机输出轴采用同轴直连的配合方式，轴端设置定位台阶，装配时只要把风轮推到台阶位置锁紧顶丝就能保证同轴度，不需要反复打表找正，端盖部分除了起到轴端防护的作用，还预留了轴承位的注油通道，日常维护时不用拆解壳体就能完成轴承润滑脂的加注。出风口的法兰边同样预留了螺栓孔，对接风管时可以采用螺栓硬连接，也可以搭配帆布软接做减震连接，适配不同减震等级的安装需求，壳体底部的底座和蜗壳是一体化建模的，不存在焊接底座的焊缝应力变形问题，长时间运行也不会因为震动出现底座开裂、轴系偏移的问题。
