电机用带定位凸柱环形前挡圈结构

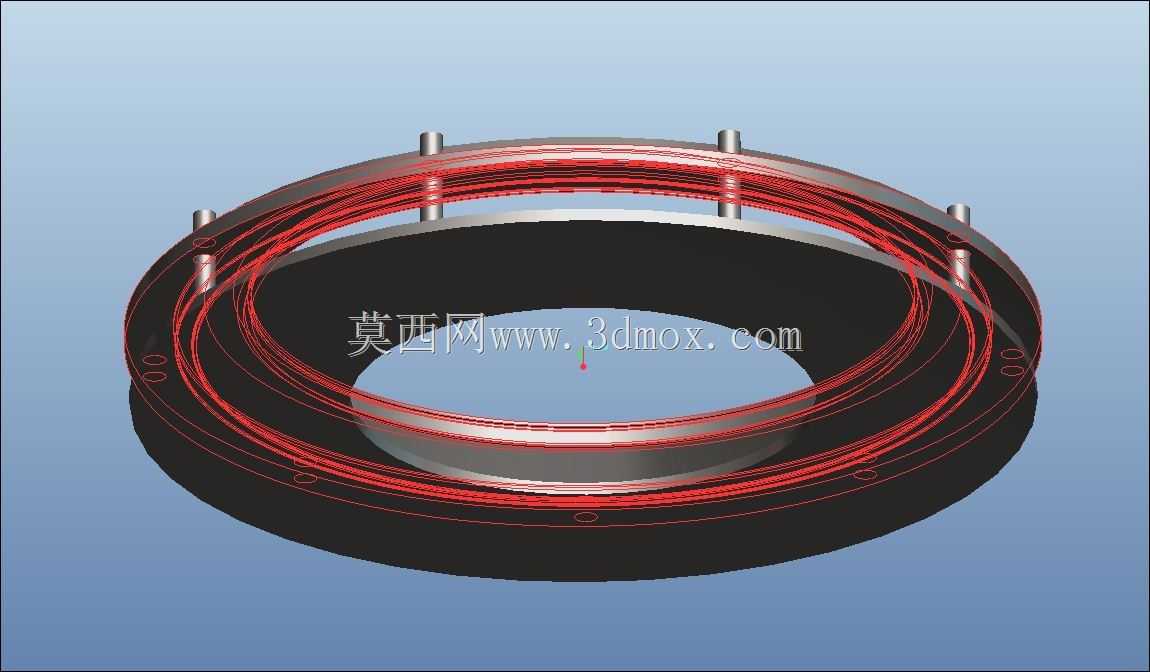

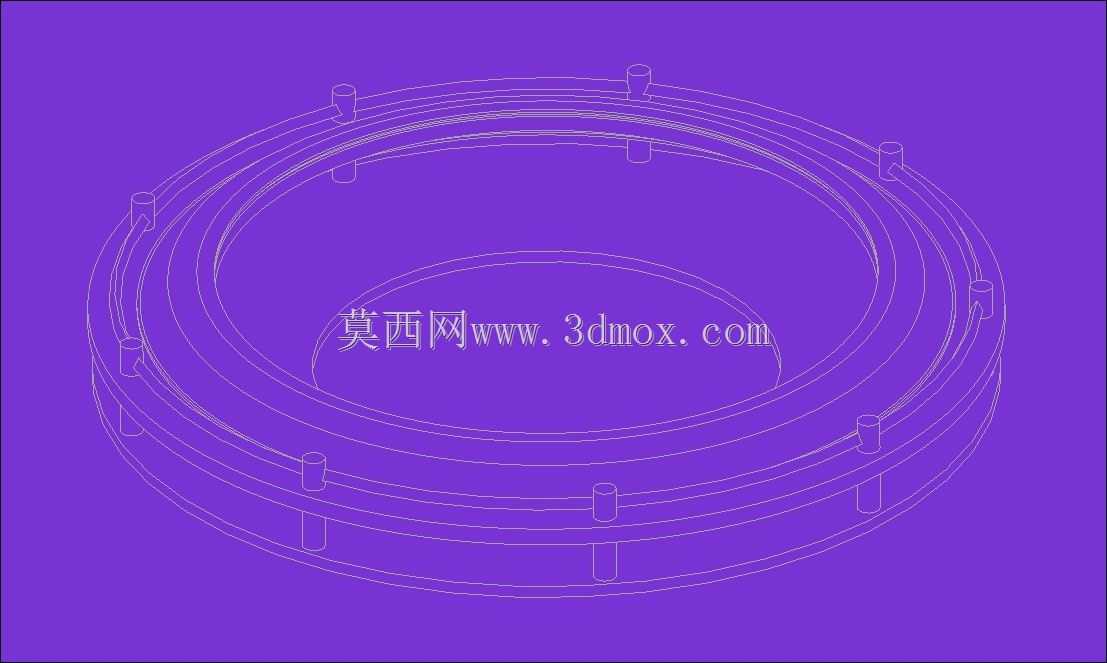

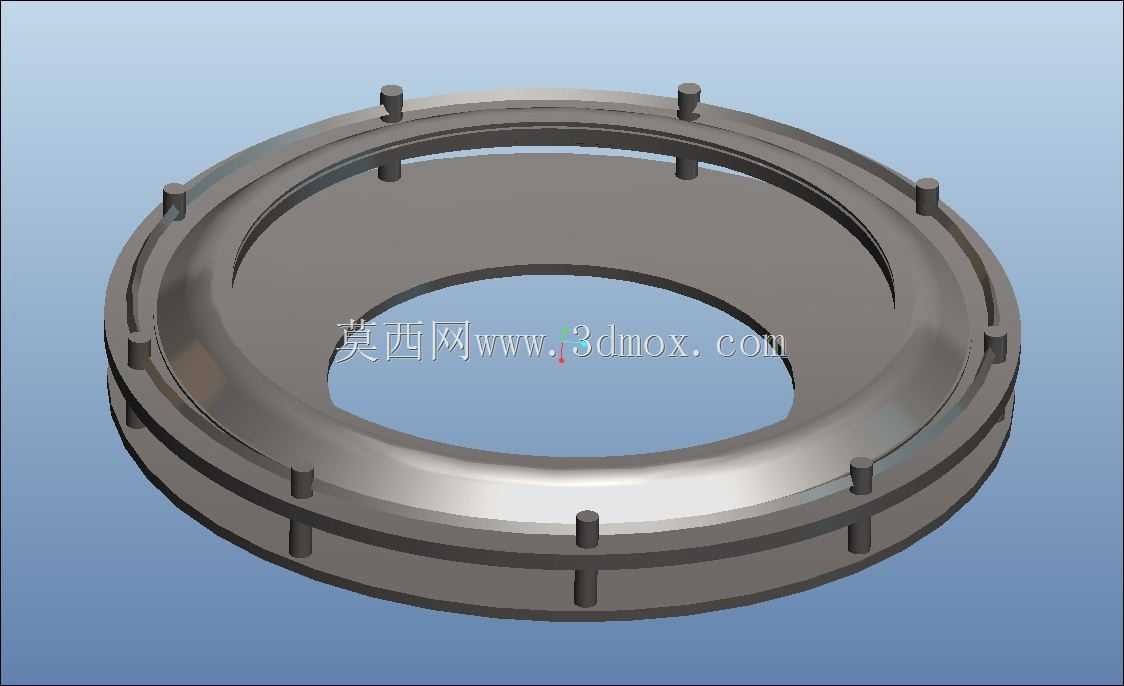

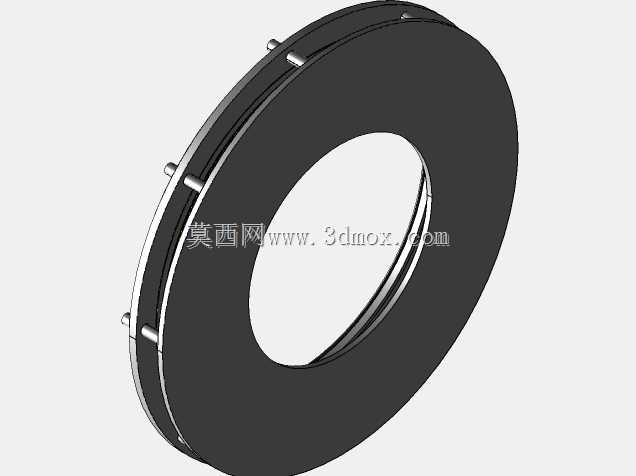

　　在中小型异步电动机、伺服驱动电机的定转子装配环节，这类带周向定位凸柱的前挡圈是保障转子轴向窜动量符合设计公差的核心零件，日常选型中很多设计人员容易忽略挡圈与端盖配合面的贴合度要求，最终导致电机运行过程中出现轴向窜动超差、轴承预紧力失衡的问题。从结构设计逻辑来看，这款挡圈采用环形薄壁基体设计，内孔尺寸匹配电机转子轴的轴肩定位直径，外圆轮廓适配前端盖的内嵌安装槽，周向均匀分布的多组圆柱形凸柱，并非用于传递扭矩，而是嵌入端盖对应的定位凹坑内，避免电机启停、正反转切换过程中挡圈随转子发生周向转动，防止长期摩擦磨损端盖配合面产生金属碎屑，落入轴承腔造成润滑脂污染。实际安装时，挡圈的轴向厚度直接决定轴承外圈的轴向压紧量，

　　设计阶段需要严格控制挡圈两个端面的平面度公差，通常要求平面度不超过0.02mm，避免压紧后轴承外圈出现倾斜，导致轴承运行时滚道受力不均，提前出现点蚀失效。不同于普通孔用弹性挡圈的卡簧槽安装方式，这款挡圈属于刚性压紧式挡圈，不需要在端盖或者轴件上加工卡簧槽，减少了轴类零件的应力集中点，更适合应用在转速较高、轴向载荷存在波动的电机工况中，比如工业流水线驱动电机、数控机床伺服主轴电机这类对运行稳定性要求较高的场景。从安装边界来看，挡圈外圆的凸柱高度需要控制在1.5-2mm区间，过高会导致端盖合装时出现干涉，过低则无法起到周向防转的作用，凸柱与端盖凹坑的配合间隙建议控制在0.1-0.15mm，既方便装配时的对位操作，

　　也不会因为间隙过大导致挡圈运行中出现晃动。挡圈的基体截面采用了渐变厚度设计，靠近内孔的位置厚度略大于外圆边缘，这种设计可以让压紧力更集中在轴承外圈的受力端面上，避免压紧力分散导致的轴承预紧不足，同时也能减少挡圈自身的材料用量，控制零件的整体重量。在实际维护场景中，这类刚性挡圈的拆卸难度远低于弹性卡簧，不需要使用专用卡簧钳，只需要通过端盖上预留的拆卸螺孔均匀顶出即可，不会因为拆卸操作不当导致挡圈弹出伤人，也不会刮伤轴承室的配合表面，适合需要定期维护更换轴承的工业电机应用场景。设计建模过程中，需要重点关注凸柱与基体的连接圆角，通常要求R0.5以上的过渡圆角，避免热处理过程中应力集中导致凸柱断裂，同时挡圈的两个安装端面需要标注去除毛刺的技术要求，防止装配时微小毛刺脱落进入电机内部，造成绕组绝缘划伤的隐患。
