立式金属铸模成型工装结构设计

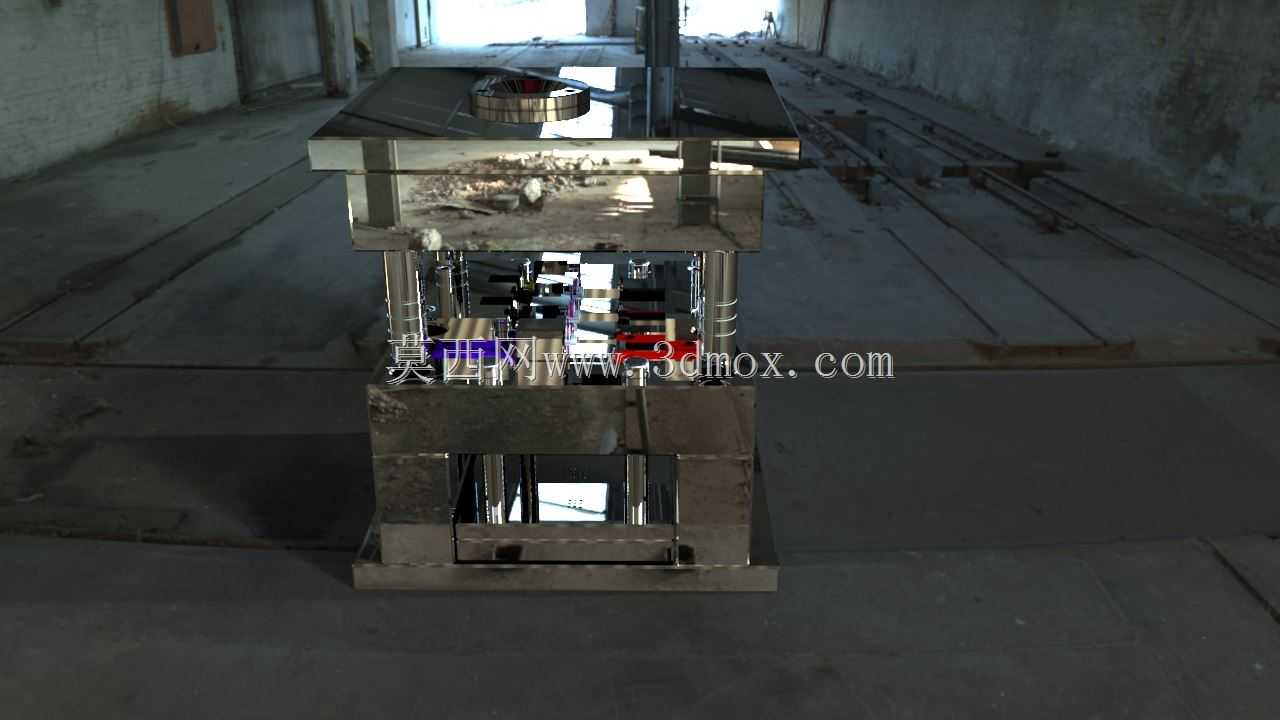

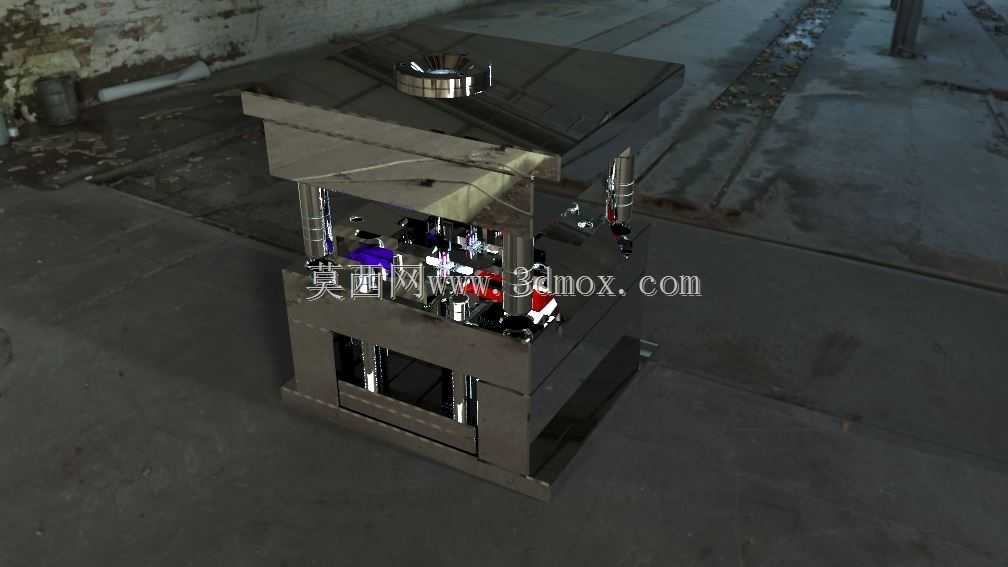

　　这套立式铸模结构主要面向中小型金属零部件的重力铸造、低压铸造生产场景，适配车间常规开模工位的安装布局，整体采用上下分层的模架堆叠结构，四根导向导柱沿模架四角对称布置，导柱配合面做了高精度磨削处理，合模过程中可保证上下模的同轴度误差控制在0.02mm以内，避免合模错位导致的铸件飞边、壁厚不均问题。模架主体采用45号钢调质处理，表面做硬铬镀层，既可以承受高温金属液浇注时的热冲击，也能减少长期使用过程中的模腔磨损，延长模具的单次修模间隔周期。从结构设计逻辑来看，这套铸模将浇注口设置在上模中心位置，金属液进入型腔后可沿分型面的分流道均匀填充各个成型区域，流道截面采用梯形设计，相比传统矩形流道可以减少金属液的流动阻力，

　　降低浇注过程中的卷气风险，减少铸件内部气孔、缩松等铸造缺陷。下模部分设置了顶出机构，开模后顶杆可沿预设的导向孔平稳将铸件从型腔中顶出，顶杆的布置位置避开了铸件的关键配合面，避免顶出痕迹影响后续的机加工余量。安装边界方面，模架整体的长宽尺寸适配常规300吨级开模设备的工作台安装孔位，模架底部设置了定位键槽，安装时可直接与工作台的定位块配合，无需反复调整找正，缩短模具换型的调试时间。模架的上下模板厚度经过强度校核，在最大浇注压力下模板的变形量不超过0.01mm，保证铸件的尺寸精度稳定在IT7级以内，可直接适配多数传感器金属外壳、小型机械结构件的铸造生产需求，铸件成型后仅需少量的飞边打磨即可进入后续机加工工序。

　　这套结构在设计时还预留了冷却水道的安装位置，可根据浇注金属的材质不同，接入水冷或者风冷回路，控制模腔的冷却速率，进一步优化铸件的内部金相组织，提升铸件的力学性能。导向导柱外部设置了防尘护套，避免车间内的金属碎屑、粉尘进入导柱配合面，减少导柱的拉伤磨损，日常维护时仅需定期在导柱表面涂抹高温润滑脂即可，维护成本较低。分型面处设置了溢料槽和排气槽，排气槽深度控制在0.1mm以内，既可以保证型腔内的空气在金属液填充时顺利排出，也不会让金属液流入排气槽形成难以清理的飞边。
