L型弯折式传感器安装固定支架结构

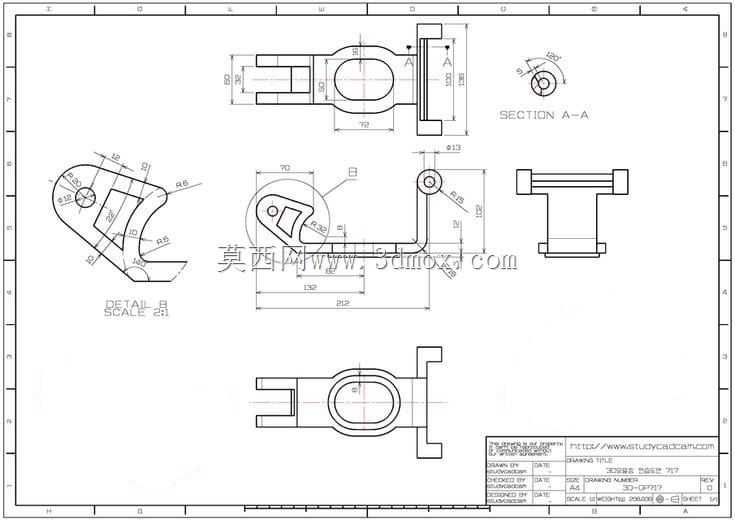

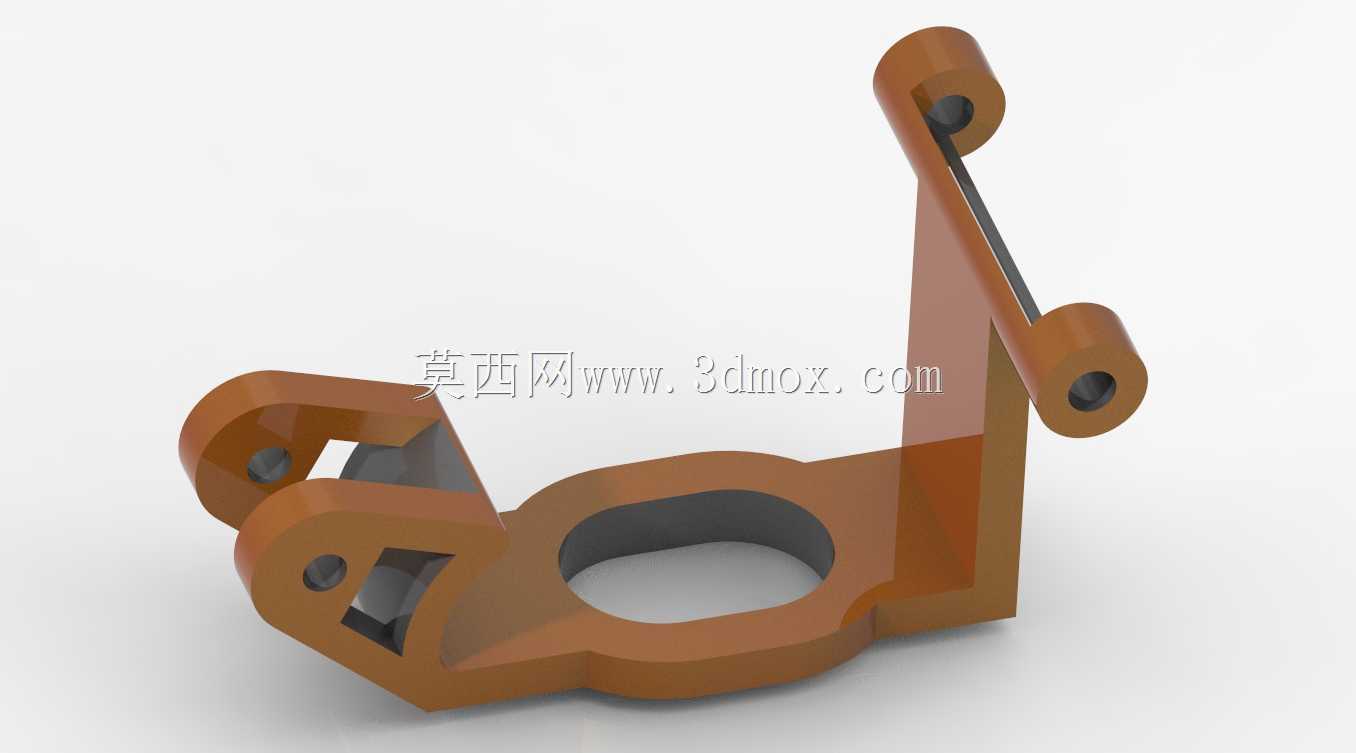

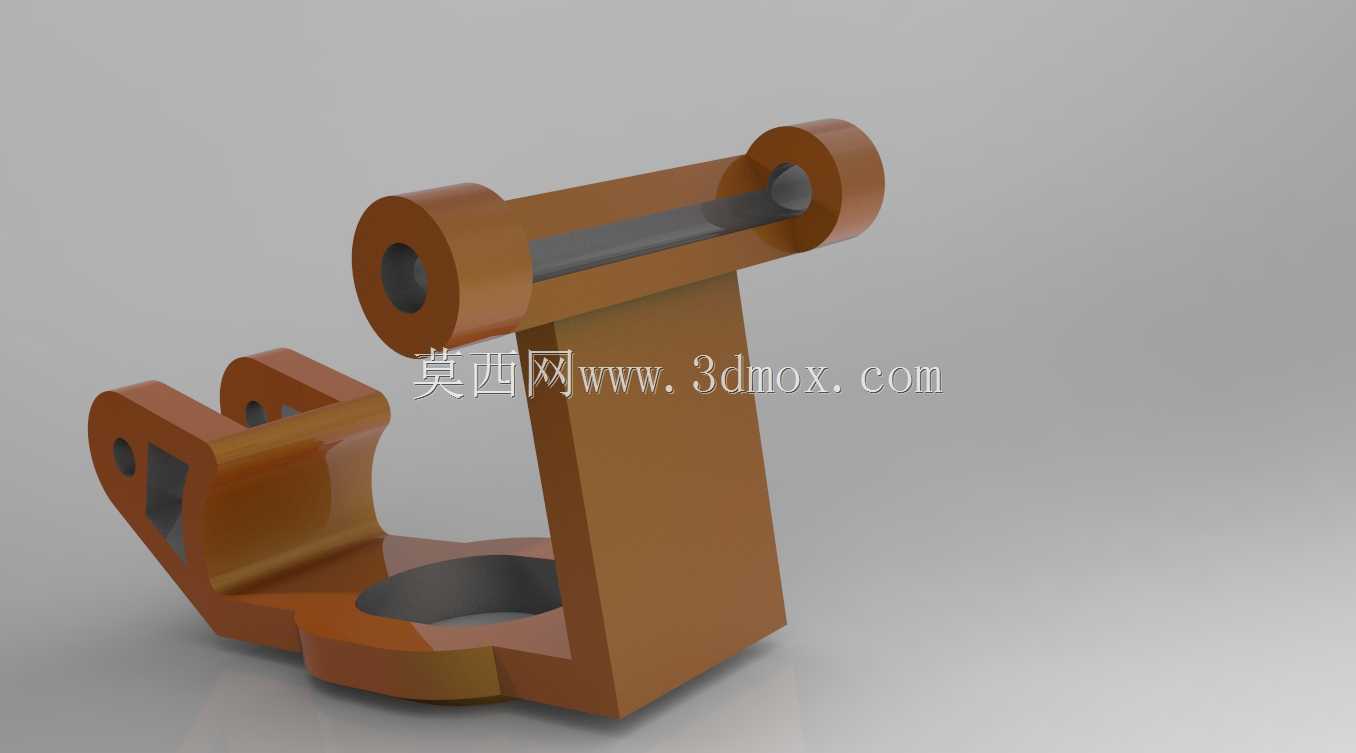

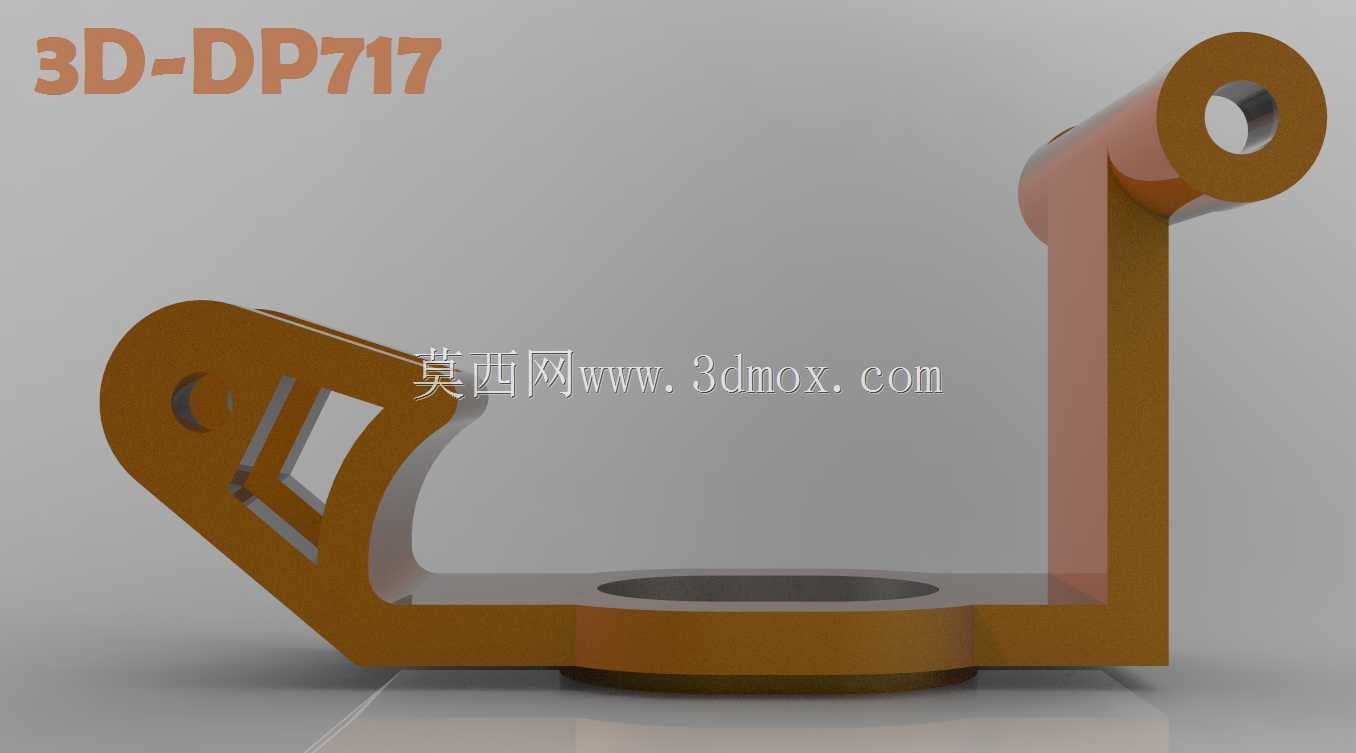

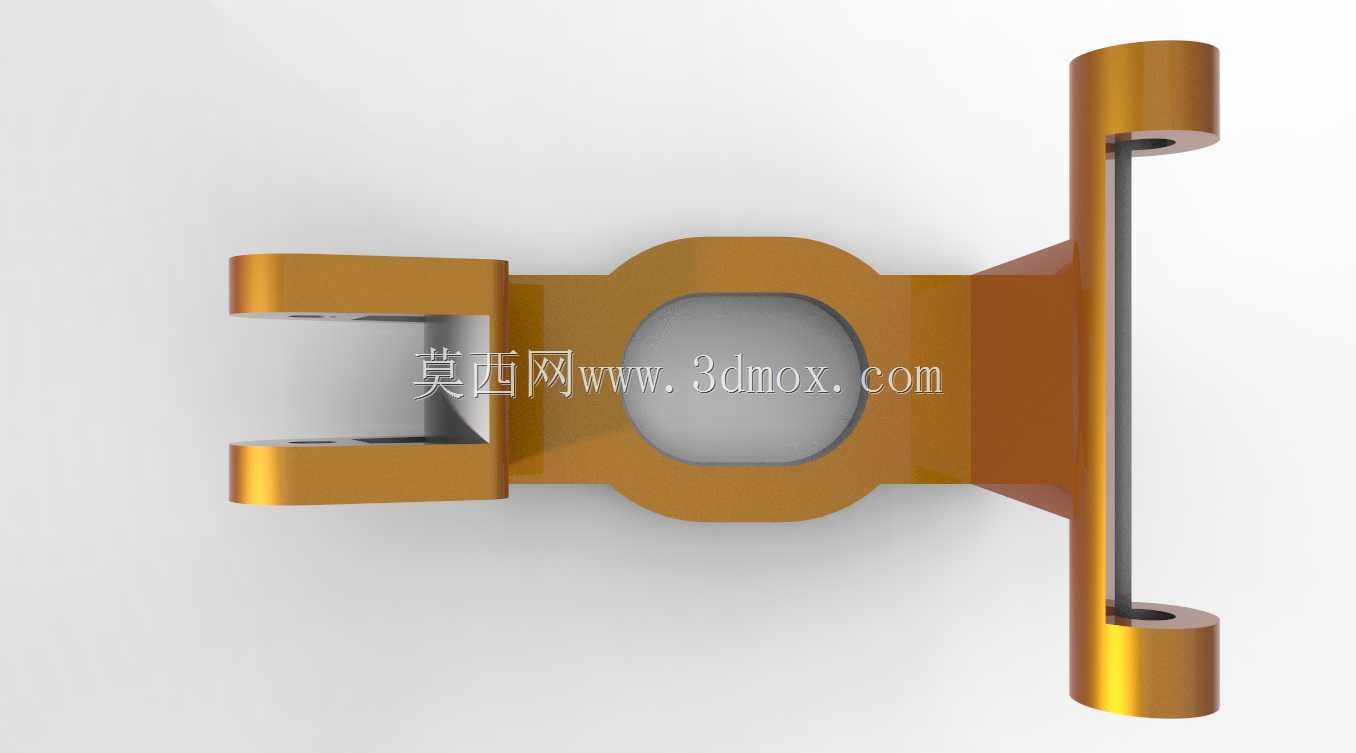

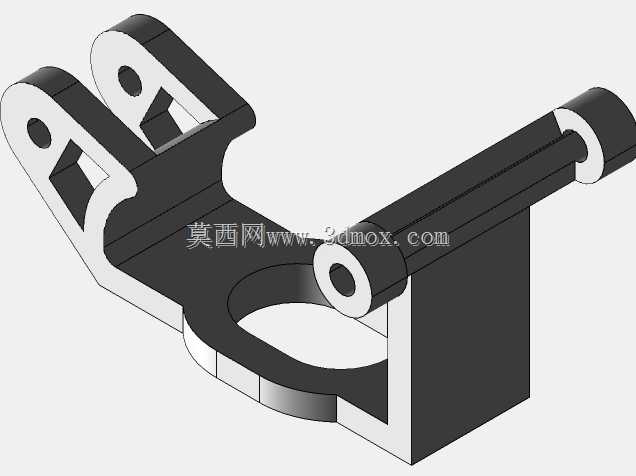

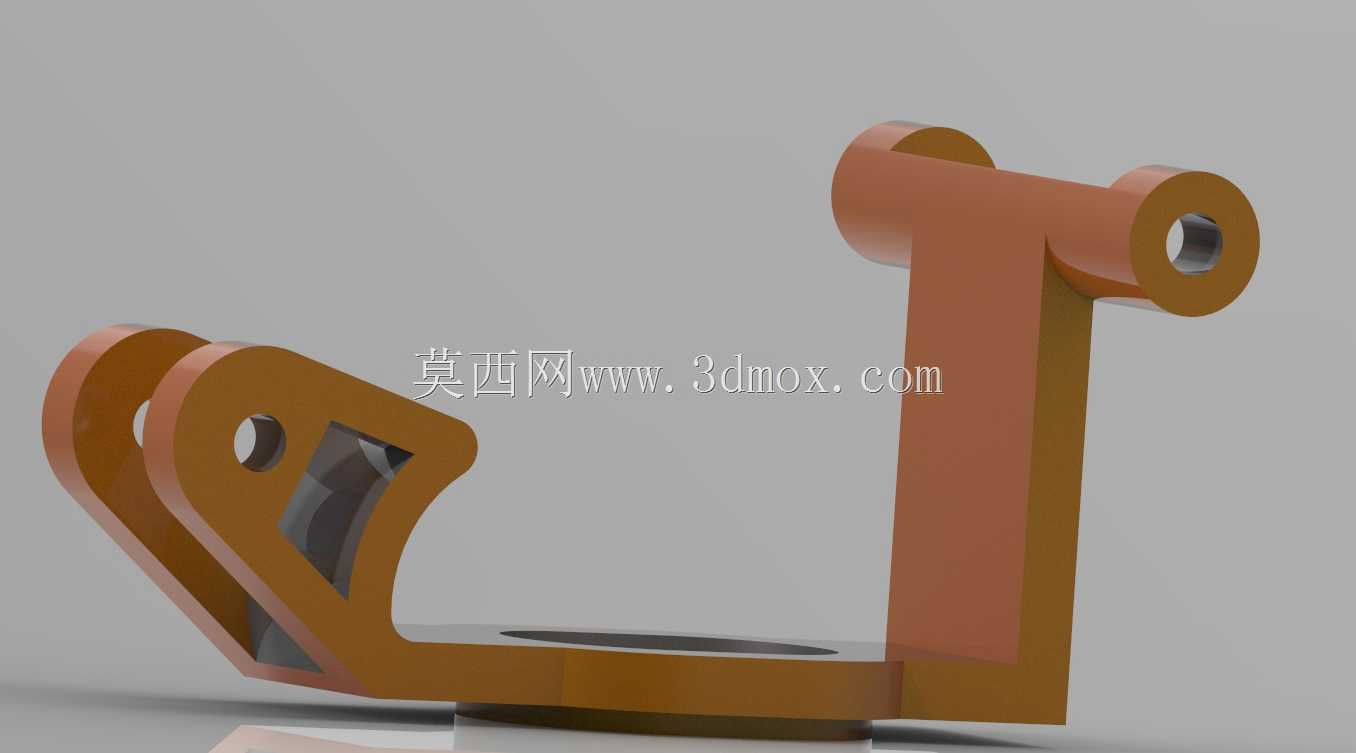

　　该结构件属于传感器配套安装固定类支撑零件，整体采用一体化弯折成型结构，主体为L型空间布局，三个方向分别设置不同功能的安装接口，适配多类工业场景下的传感器装夹需求。在自动化生产线的检测工位中，这类支架常用来固定光电类、位移类传感元件，通过不同位置的安装孔位调整，可实现传感器检测角度、伸出距离的灵活适配，避免检测过程中支架与被测工件、输送线体产生运动干涉。从结构设计逻辑来看，底部设置的大直径环形沉台为主要承载基座，安装时可通过环形面贴合设备安装基准面，搭配紧固件实现整体结构的初定位，沉台的环形接触面可有效分散承载应力，避免长期受设备振动影响出现连接松动。侧向延伸的弯折臂做了等截面厚度设计，臂身开设的镂空槽并非减重需求，

　　而是为了给传感器的走线、配套紧固件的安装预留操作空间，同时可抵消部分加工过程中产生的内应力，降低弯折部位长期受力出现形变断裂的风险。上部的圆筒状安装孔为传感器的装夹位，孔内可配套衬套适配不同外径的传感元件，圆筒端面与孔轴线保持严格垂直，保证传感器安装后检测方向与基准面的角度偏差控制在合理公差范围内。端部带孔的连接耳结构可作为辅助固定点位，当支架安装在振动幅度较大的设备部位时，可通过该点位加装斜向支撑拉杆，进一步提升整体结构的刚性，避免传感器检测时出现抖动影响检测精度。设计过程中需要重点控制弯折处的圆角半径，避免应力集中导致的结构失效，同时各安装孔的位置公差需要匹配常用传感器的安装尺寸规范，

　　保证零件加工完成后可直接适配市面主流规格的传感元件，无需二次修配。安装边界方面，该结构整体占用空间紧凑，底部基座直径、弯折臂的伸出长度、上部安装筒的中心高度都经过适配性优化，既可以安装在设备型材的平面上，也可通过转接件固定在导轨、设备侧板等非平面安装位，适配不同设备的安装空间限制。零件的壁厚设置兼顾刚性与轻量化需求，在满足承载要求的前提下尽可能减少材料占用，同时各边角处都做了倒角处理，避免安装过程中划伤操作人员或损坏传感器线缆。
