多通路集成式流体转接构件造型练习

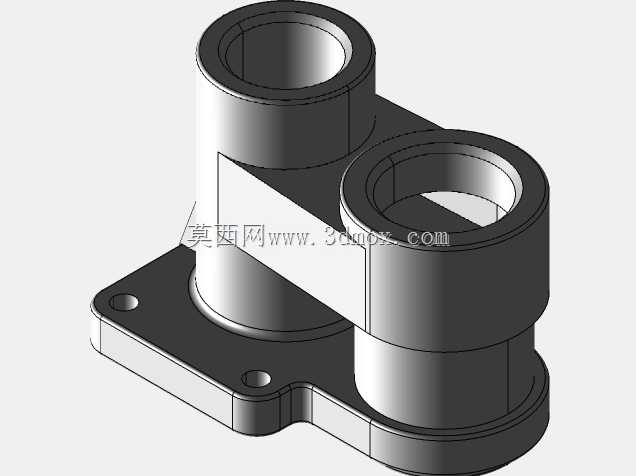

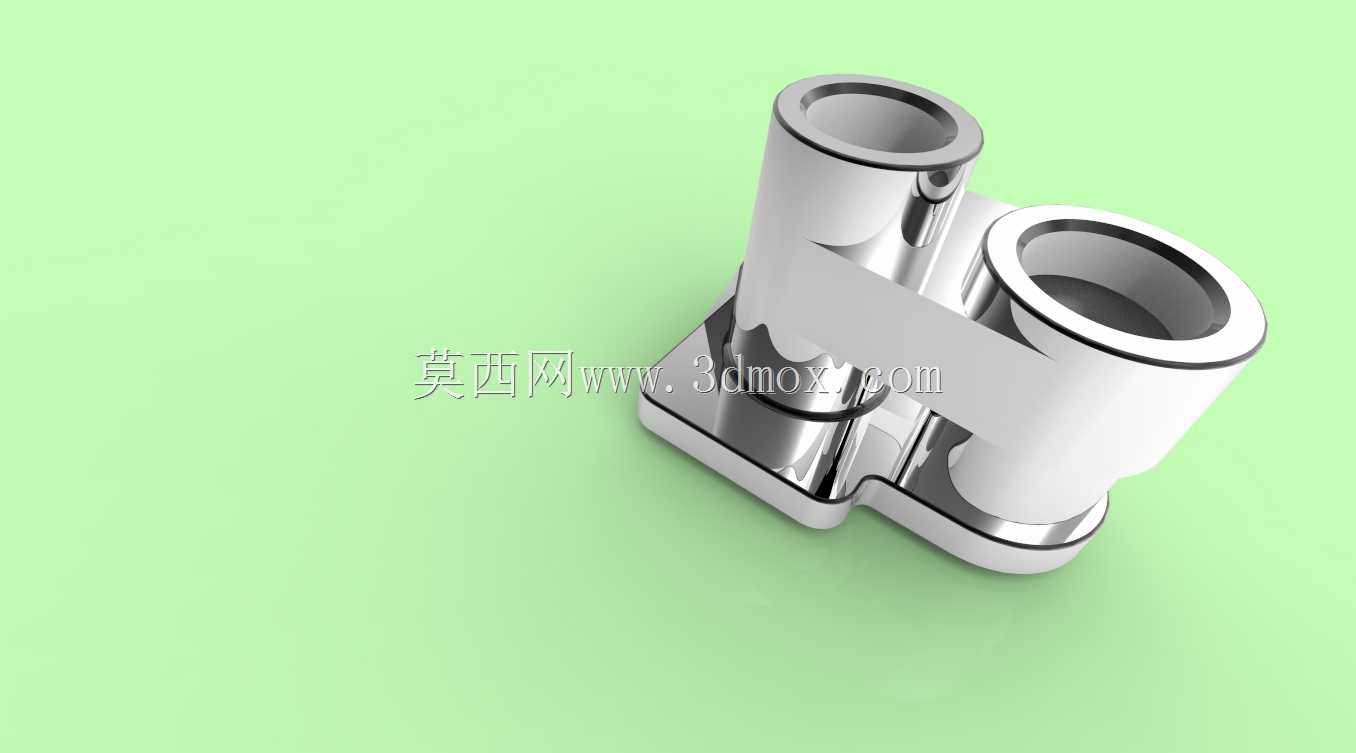

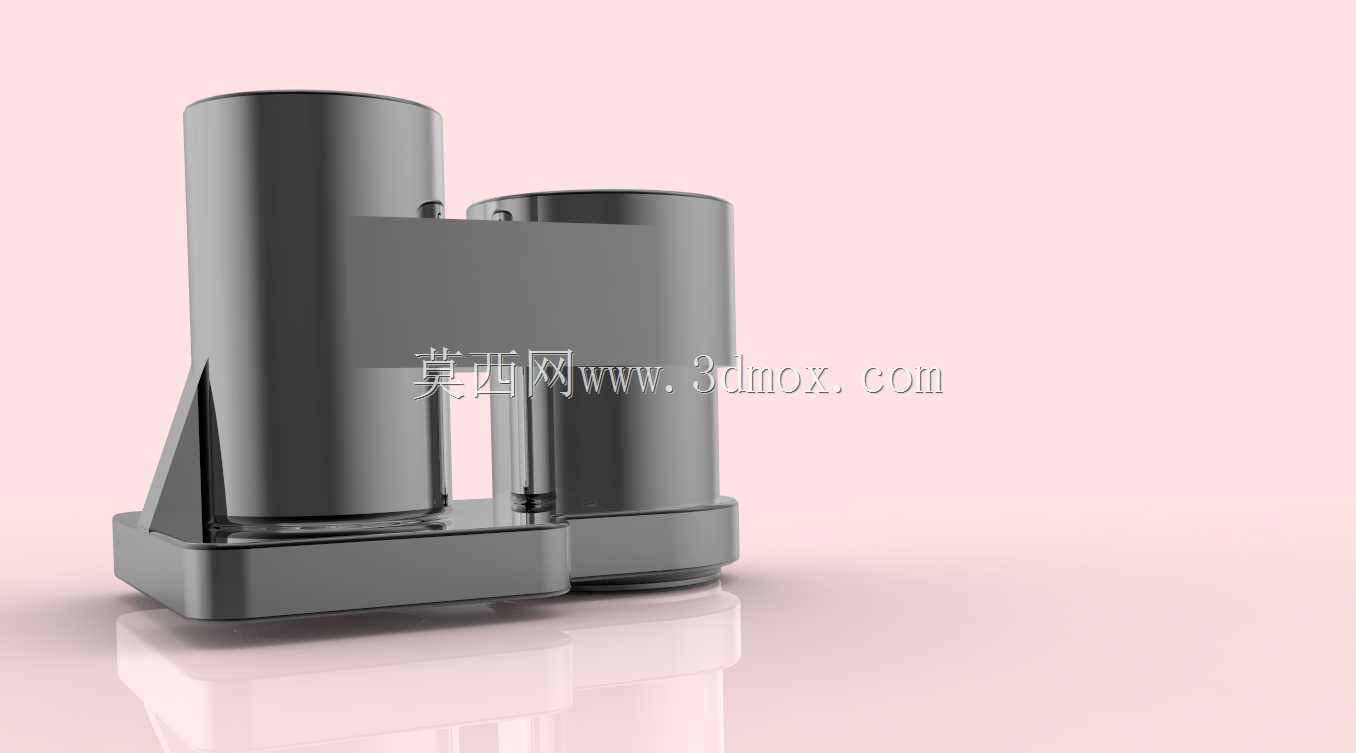

　　这类多通路集成式转接构件，常应用在流体输送系统的管路交汇节点，不管是气动控制回路、低压液压支路还是小型给排水的分流点位，都能见到同结构原理的零件身影，核心作用是在紧凑安装空间内完成多股流体的汇流、分流或者流向切换，替代多个单通接头拼接的方案，减少管路接头数量，降低泄漏风险点。从结构设计逻辑来看，整个构件采用一体化腔体设计，三个竖向的筒状通路通过中部的连接筋与横向腔体实现连通，底部带定位安装的凸台结构，安装时可以通过凸台卡入设备基座的定位槽，再配合紧固件完成固定，不需要额外设计复杂的安装支架，能有效压缩整体占用的安装空间。设计过程中首先要明确各通路的通径匹配要求，每个竖向筒腔的内径要对接对应规格的外接管路，

　　壁厚取值要兼顾承压能力与整体重量，常规低压工况下壁厚取通径的十分之一左右即可满足强度要求，腔体内部的相贯线位置要做圆弧过渡处理，避免流体流经时产生紊流、压损过大的问题，同时也能减少应力集中，提升构件的长期使用寿命。外形尺寸上，三个筒腔的高度差是根据实际管路排布的避让需求设定的，最高的筒腔对应主通路，另外两个稍矮的筒腔对应分支通路，各筒腔的中心距要严格匹配外接管路的排布间距，避免安装时出现管路干涉，底部安装凸台的外延尺寸要超出最外侧筒腔的外壁，保证固定时的支撑稳定性，凸台上的安装孔位要和基座的预留孔同轴度控制在合理公差范围内，避免装配时出现强制锁紧导致的构件变形。从建模实现的角度，这类腔体类零件优先采用实体抽壳结合布尔运算的方式构建，

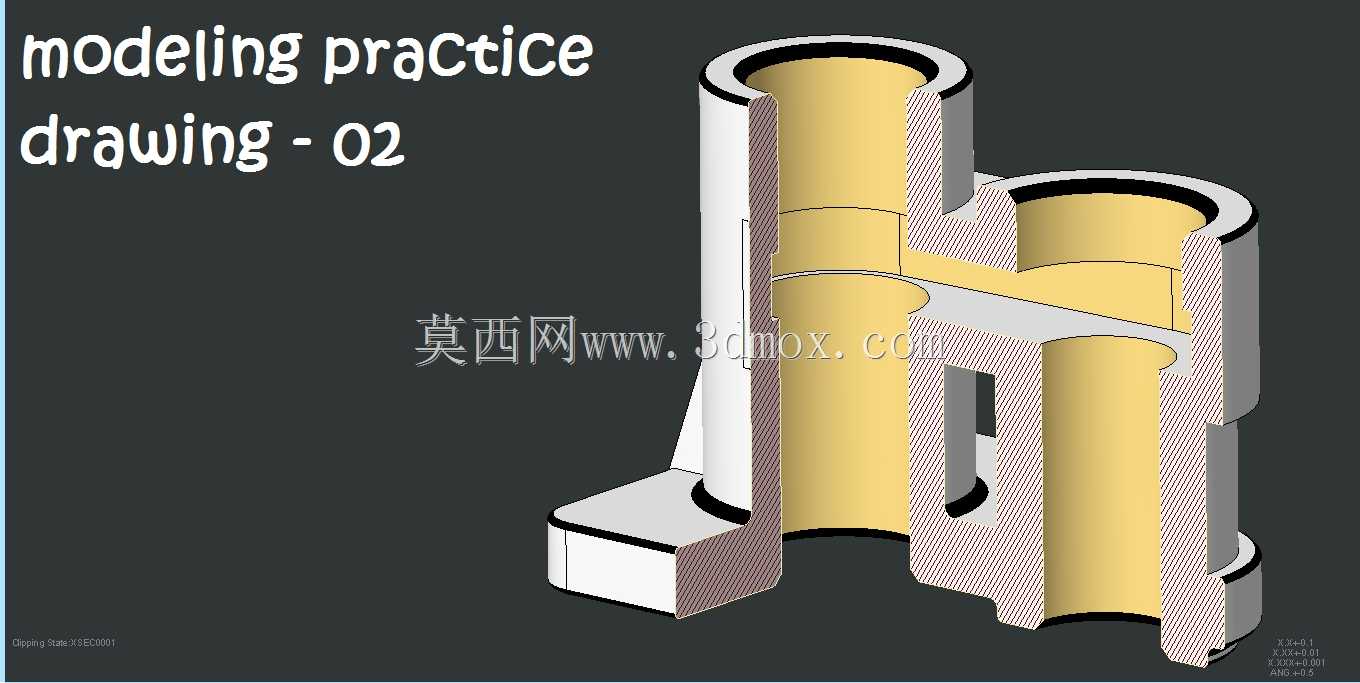

　　先绘制各筒腔的外轮廓与中部连接结构的实体，再抽壳形成均匀壁厚的腔体，之后处理相贯位置的过渡圆角，最后添加安装凸台、定位缺口等细部结构，建模过程中要随时检查各通路的连通性，避免出现内部余料堵塞流道的问题，同时要核对各安装边界的尺寸，保证和周边配套构件不存在装配干涉。这类构件在实际选型替换时，除了核对通径、安装尺寸，还要确认材质与输送流体的兼容性，输送腐蚀性流体时要对应更换耐腐蚀材质，承压较高的工况则要适当调整壁厚并做强度校核，避免使用过程中出现腔体开裂泄漏的问题。
