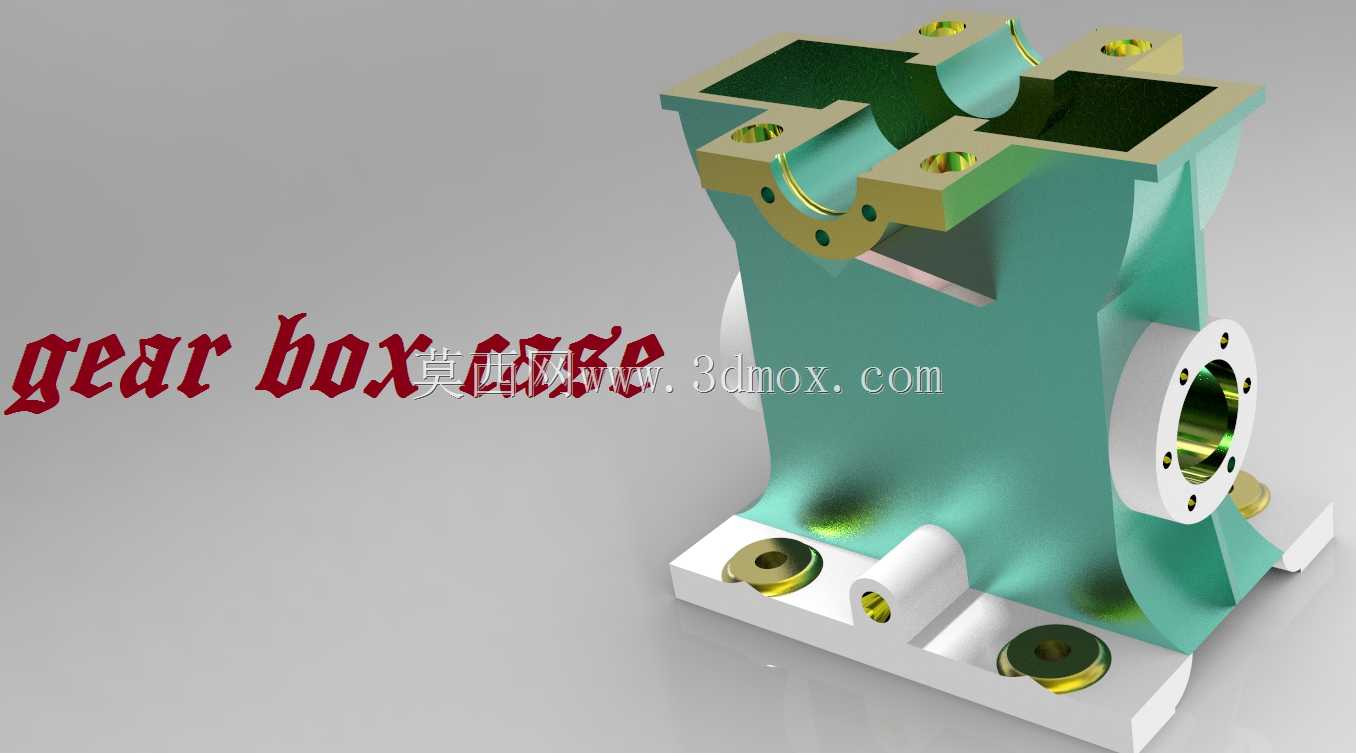

剖分式传动齿轮箱壳体结构设计

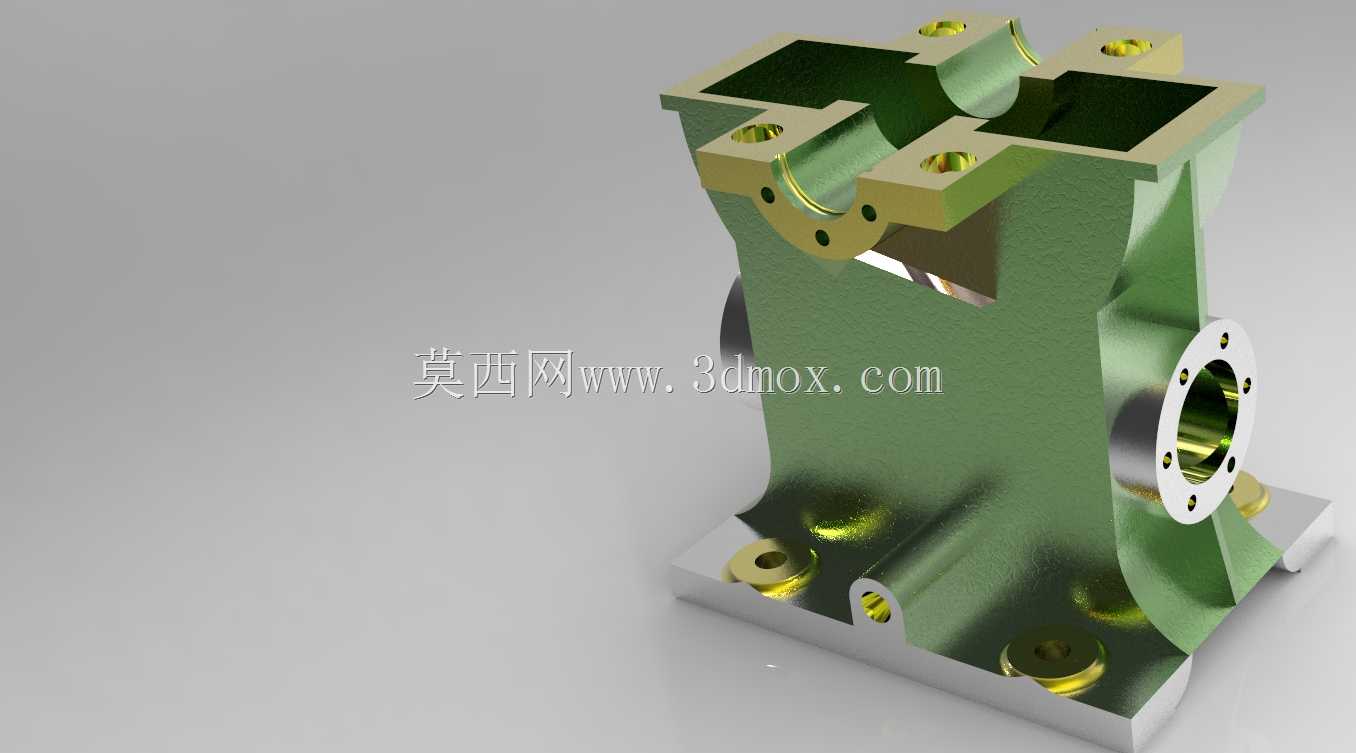

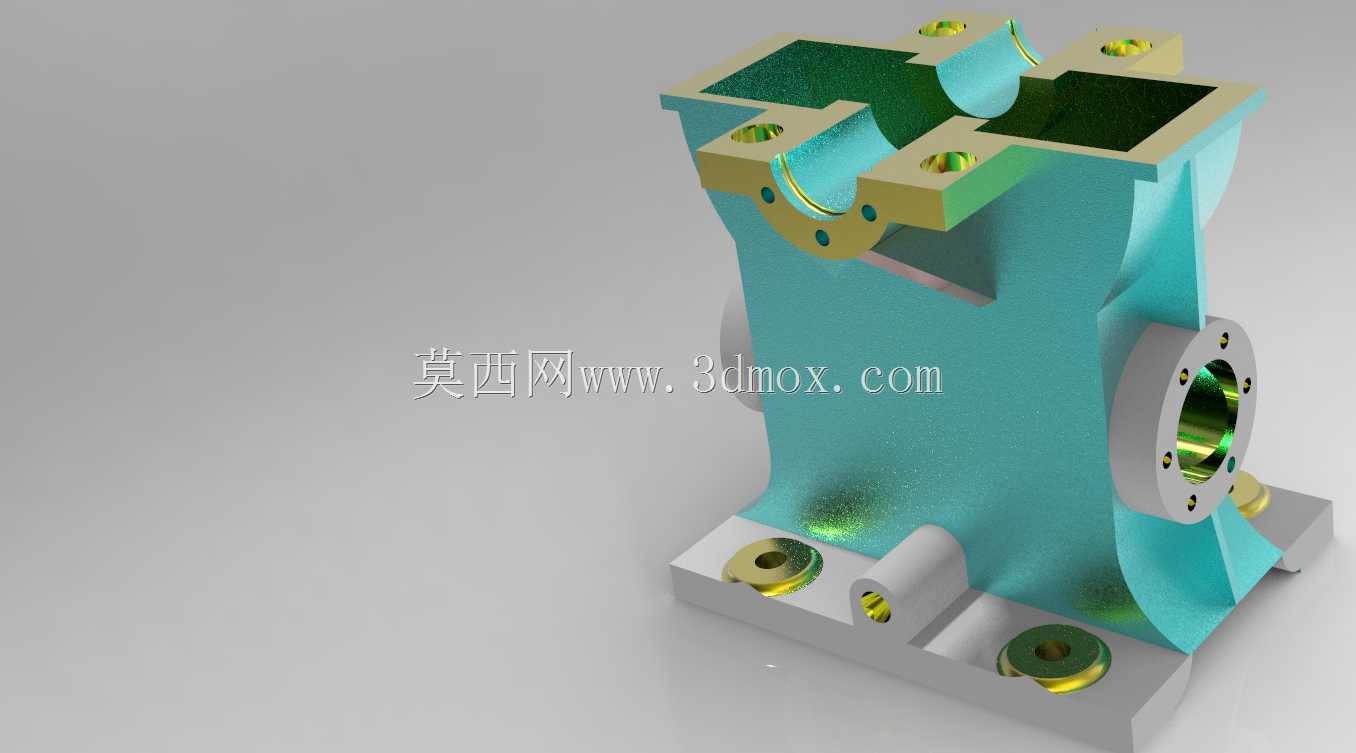

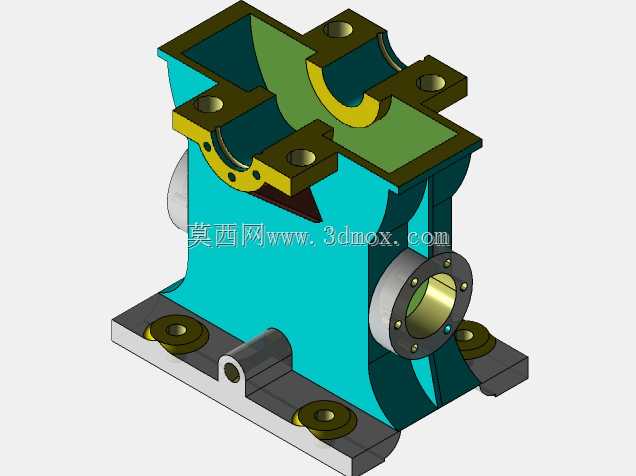

　　这款齿轮箱壳体作为传动系统的核心承载构件，主要应用于中小功率的精密传动场景，常见于仪表类设备、小型自动化产线的动力传递单元，也可适配传感器配套的传动校准机构，承担齿轮副的定位支撑、润滑密封以及外部载荷承载的核心作用。从结构设计来看，壳体采用剖分式结合面布局，顶部的弧形安装槽用于适配输入轴的轴承座定位，结合面处预留的多组螺栓孔可实现箱盖与箱体的紧密连接，保证传动过程中箱体的整体刚性，避免齿轮啮合时出现箱体形变导致的传动精度下降。侧面的法兰安装位为输出轴的伸出端预留了足够的装配空间，法兰端面上的均布螺栓孔可适配端盖或外接传动部件的连接需求，法兰内孔的同轴度公差在建模时严格控制，可保证输出轴运转时的径向跳动控制在合理范围内，

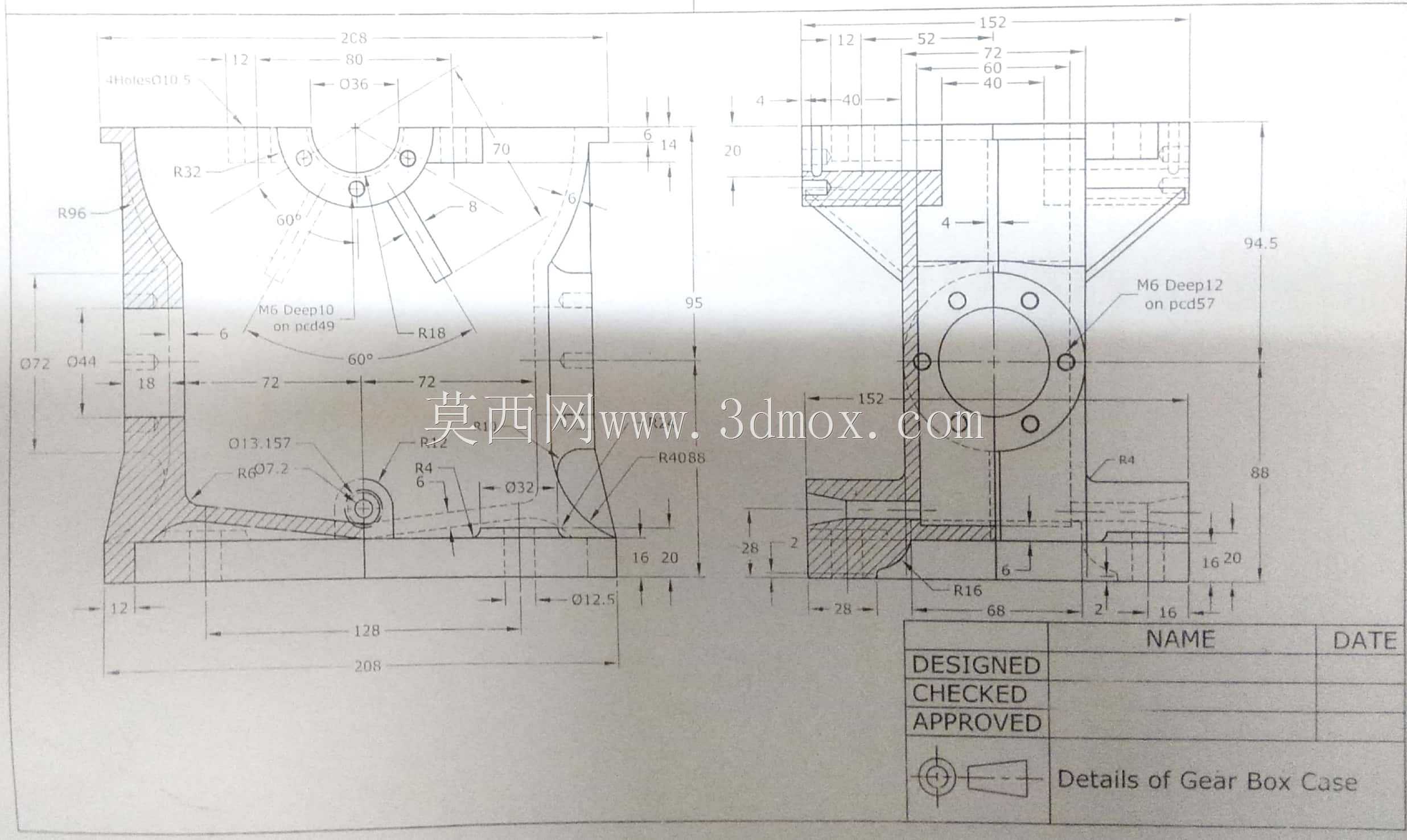

　　减少传动过程中的振动与噪音。底部的安装基座设计了多组沉头安装孔，可通过螺栓将整个齿轮箱固定在设备的安装平台上，基座上的定位凸台可在安装时快速实现箱体的对位，降低现场装配的调整难度，基座的厚度经过受力校核，可承受齿轮啮合时产生的径向与轴向反作用力，避免长期运行后基座出现变形。设计过程中充分考虑了箱体内部的齿轮布置空间，内部型腔的轮廓避开了齿轮运转的最大包络路径，同时预留了足够的润滑介质存储空间，可保证齿轮啮合面得到充分润滑，减少传动过程中的磨损。壳体的加强筋结构沿着受力方向布置，在不额外增加过多壁厚的前提下提升了箱体的整体刚性，既控制了整体重量，也避免了铸造或加工过程中出现的应力集中问题。各安装孔的位置公差、结合面的平面度要求都在建模时做了对应约束，可直接用于后续的工程图导出与加工制造，适配常规的铣削、镗削加工工艺，无需额外做结构调整即可满足生产需求。
