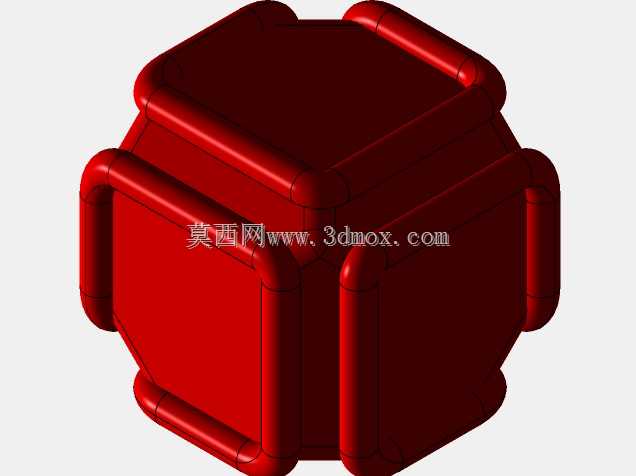

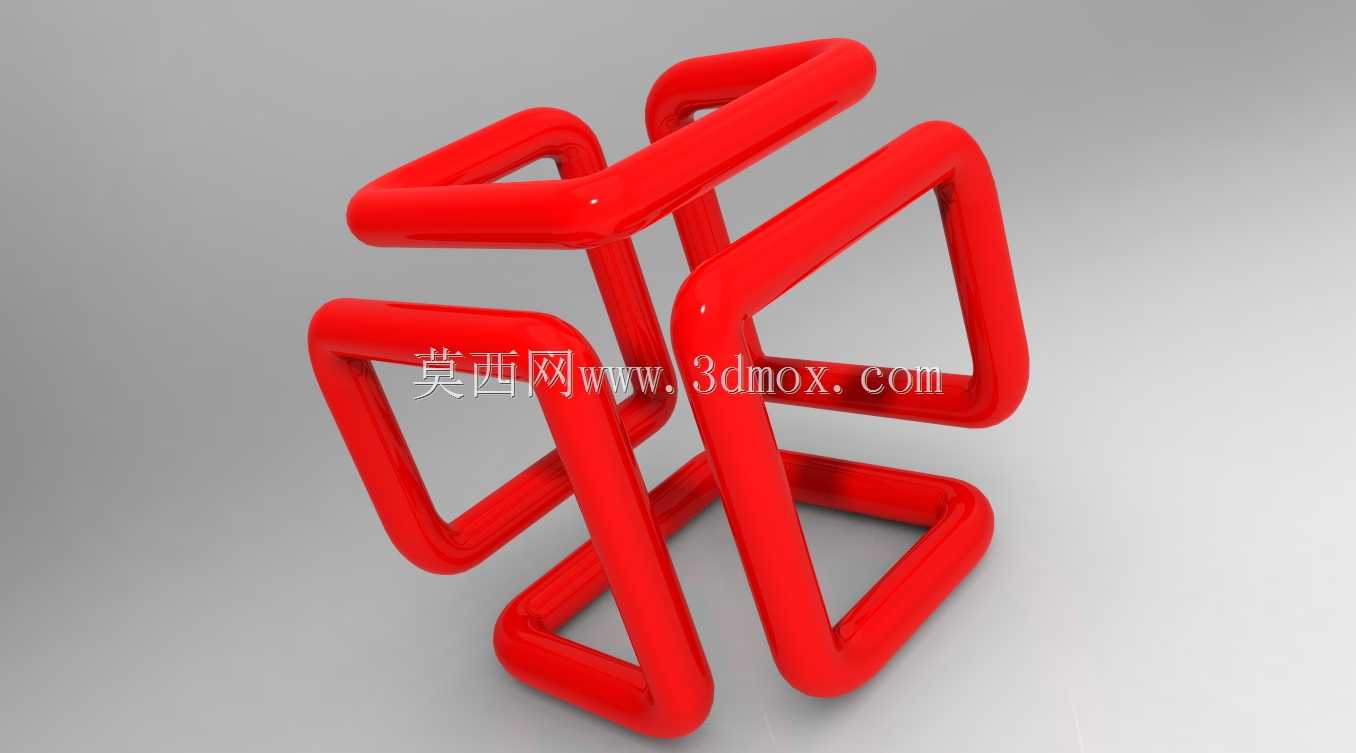

交错矩形管空间扫掠结构造型

　　这类空间交错矩形管扫掠结构，常作为机械原理教学演示载体、工业创意摆件结构原型，也可用于输送管路的异形接驳段构型参考，在非标自动化设备的管线排布、文创产品的结构骨架设计中也能见到同类构型思路。从结构设计逻辑来看，整个构件以等截面矩形管为基础扫掠单元，通过多段空间弯折路径的交叉排布，形成互相穿插却无实体干涉的闭合框架结构，每一段管体的弯折曲率都经过参数化约束，保证矩形截面在扫掠过程中始终保持法向与路径切线垂直，避免出现截面畸变、壁厚不均的问题。实际建模过程中，需要先搭建空间三维草绘路径，将多组矩形闭合路径在三个正交平面内做等距偏移，控制相邻管体的间隙均匀，预留出实际加工时的折弯余量与装配间隙，若用于金属管材折弯加工，

　　还需要对应调整弯折处的圆角半径，匹配矩形管的最小折弯半径要求，避免折弯处出现管壁开裂、截面塌陷的缺陷。从安装边界来看，该结构整体外轮廓为正立方体外包络，六个方向的外伸管段端面均处于同一虚拟球面范围内，若作为设备内部的支撑骨架使用，可直接在各管段端面加工安装孔位，无需额外做外伸结构避让，适配小空间内的紧凑安装需求；若作为流体管路使用，各管段的连通路径经过平滑过渡，内部流道无直角突变，能减少流体输送过程中的压损与湍流产生。这类扫掠结构的设计难点在于空间路径的干涉校验，建模时需要逐段检查管体实体的布尔运算结果，确保交叉位置仅为视觉上的穿插错位，不存在实体重叠，同时要保证每一段管体的壁厚均匀一致，不管是采用3D打印制作原型件，

　　还是采用金属折弯焊接制作成品件，都能保证结构强度的一致性，不会出现局部应力集中的薄弱点。在工业设计领域，这类构型也常被用作设备外观的装饰性结构件，通过表面喷塑、阳极氧化等表面处理后，兼具结构支撑与外观装饰的双重作用，不需要额外加装装饰外罩就能呈现出富有科技感的视觉效果。
