双孔扭转式连接扭板结构设计

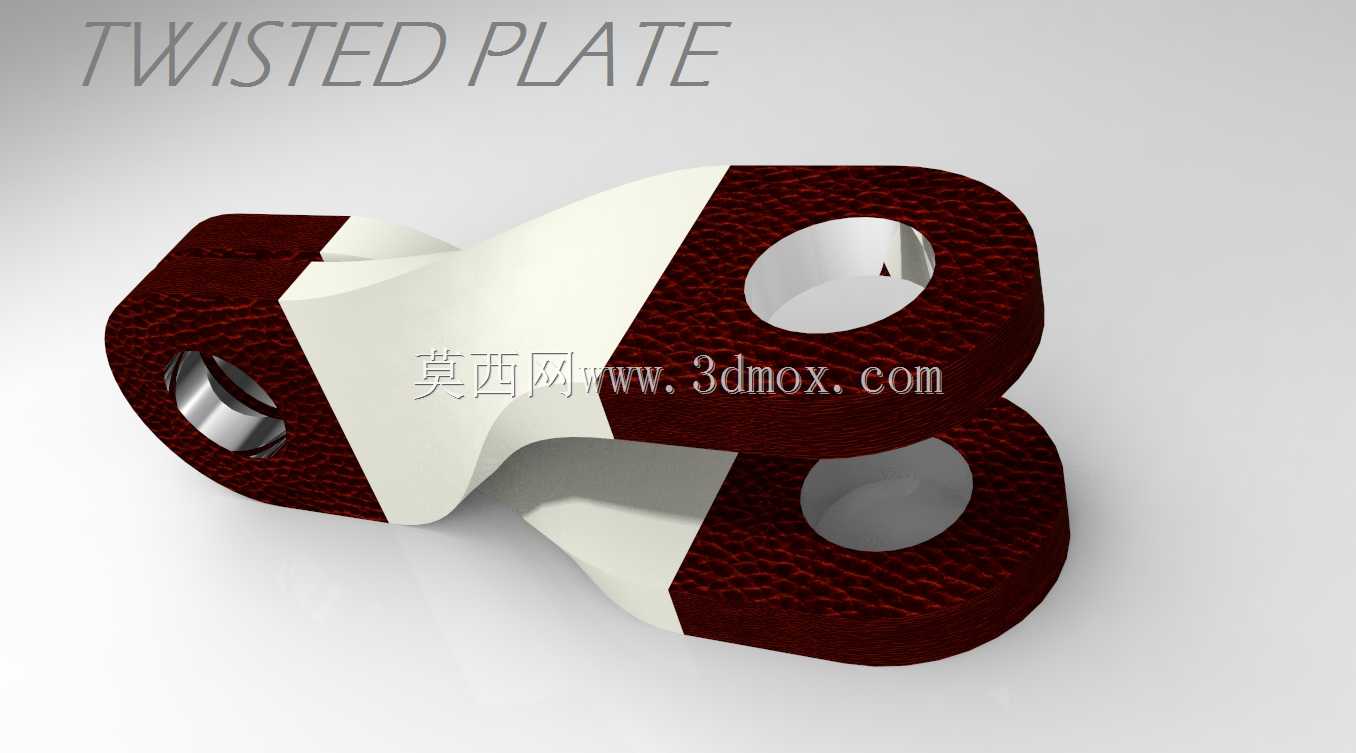

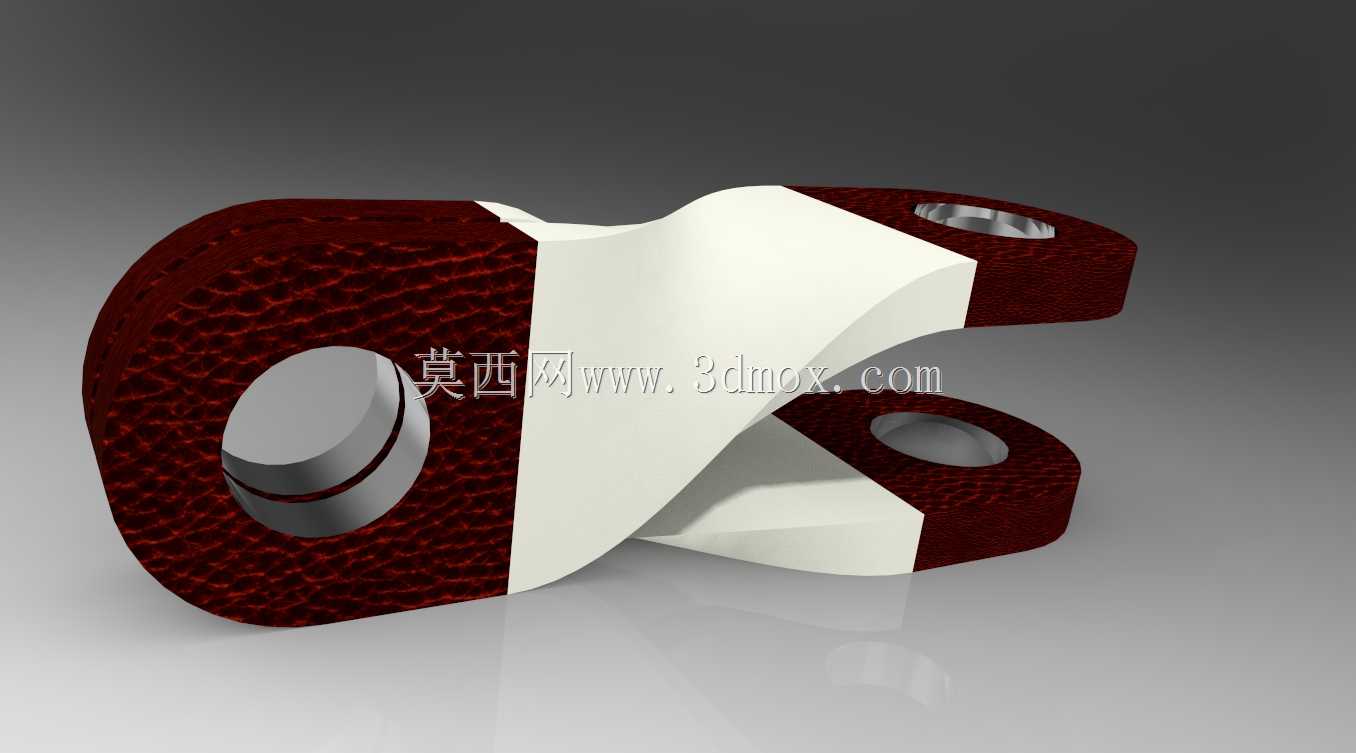

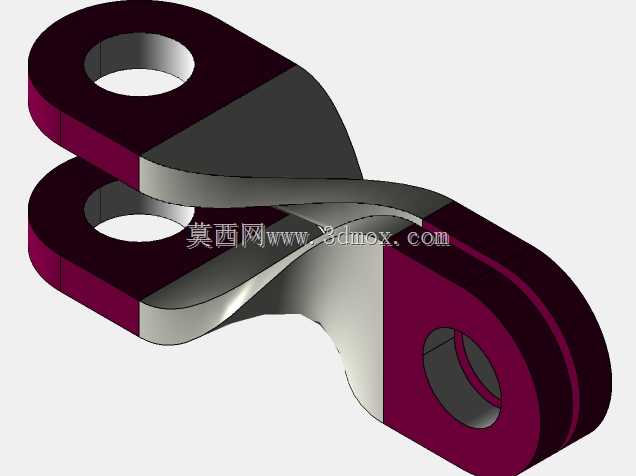

　　这类扭板结构常应用在需要小角度扭转补偿的铰接传动场景中，比如轻工设备的连杆联动部位、输送线的张紧调节铰接端、小型工装夹具的角度补偿连接位，区别于刚性直连的连接板，它能在两个连接孔轴线存在微小偏角的工况下，抵消装配误差带来的附加内应力，避免连接螺栓受额外的弯曲载荷，延长铰接副的使用寿命。从结构设计逻辑来看，扭板的两个带孔端采用对称式的加厚耳座设计，孔位周边做了局部增厚处理，这是因为铰接孔是主要的载荷传递区域，工作中螺栓或销轴穿过孔位传递拉压与扭转力矩，局部加厚能提升孔壁的抗挤压强度，避免长期交变载荷下出现孔位失圆、开裂的问题。中间的扭转过渡段采用平滑的曲面过渡，没有尖锐的直角棱边，这种设计一方面是为了优化应力分布，

　　让扭转过程中的应力沿着曲面均匀扩散，不会在直角位置出现应力集中导致的断裂风险，另一方面也能在冲压或铣削加工时减少刀具的应力冲击，提升加工成品率。在安装边界的考量上，两个铰接孔的同轴度偏差适配范围控制在3度以内，这个区间既能满足多数装配场景的误差补偿需求，又不会因为扭转角度过大导致扭板自身承受超出设计阈值的弯曲应力；孔位的内径公差按照H7级精度设计，适配标准的圆柱销轴与铰制孔螺栓，安装时不需要额外做扩孔修正，两端耳座的外侧平面做了铣平处理，能和配套的连接件端面完全贴合，避免装配后出现偏载。实际使用中，这类扭板不需要额外添加润滑结构，依靠销轴自身的润滑就能满足长期往复摆动的使用需求，中间过渡段的截面采用变厚度设计，

　　靠近耳座的位置厚度更大，向中间扭转段逐步平滑过渡，既控制了整体的零件重量，又保证了载荷传递路径上的结构强度，在一些对安装空间有严格限制的紧凑设备内部，这种一体化的扭板结构比搭配万向节的连接方案占用空间更小，安装工序也更简便，只需要穿入两根销轴就能完成连接固定，不需要额外调整万向节的对中精度，适合批量设备的快速装配作业。设计过程中还需要考虑扭板的受力方向，扭转段的曲面走向要和实际工作中的扭转方向匹配，避免反向受力时出现结构刚度不足的问题，同时孔位的端面要做倒角处理，方便销轴的穿入，也能去除加工后的毛刺，避免装配时割伤操作人员或者刮损配套的零件表面。
