化油器本体模态结构三维设计

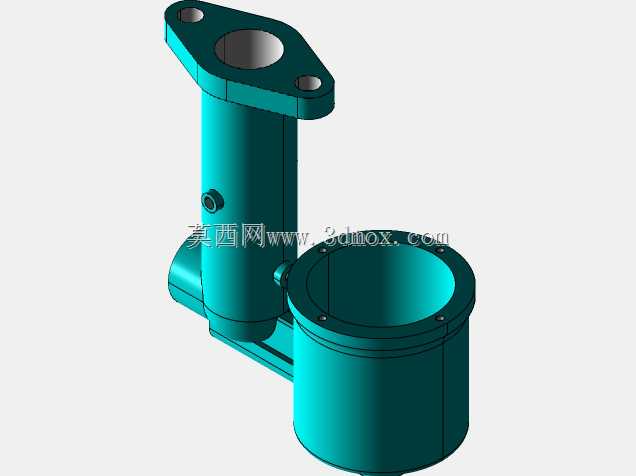

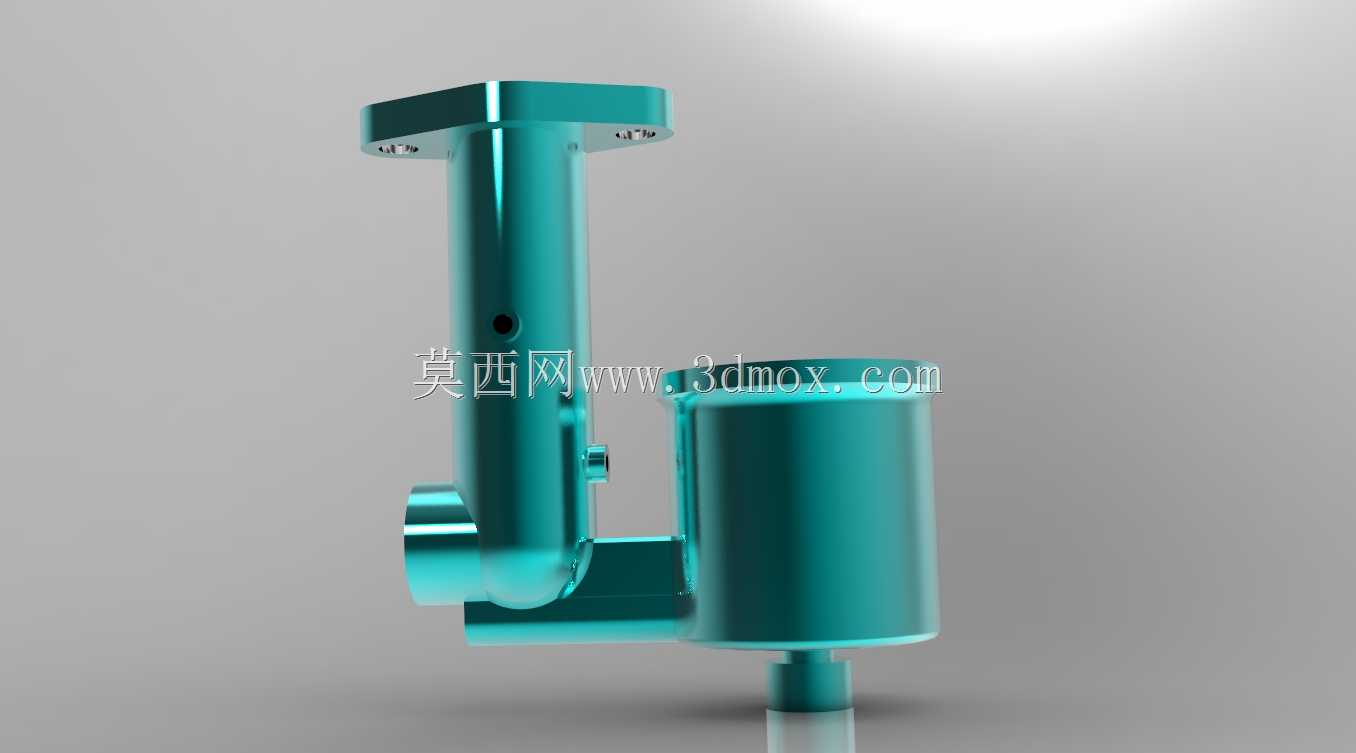

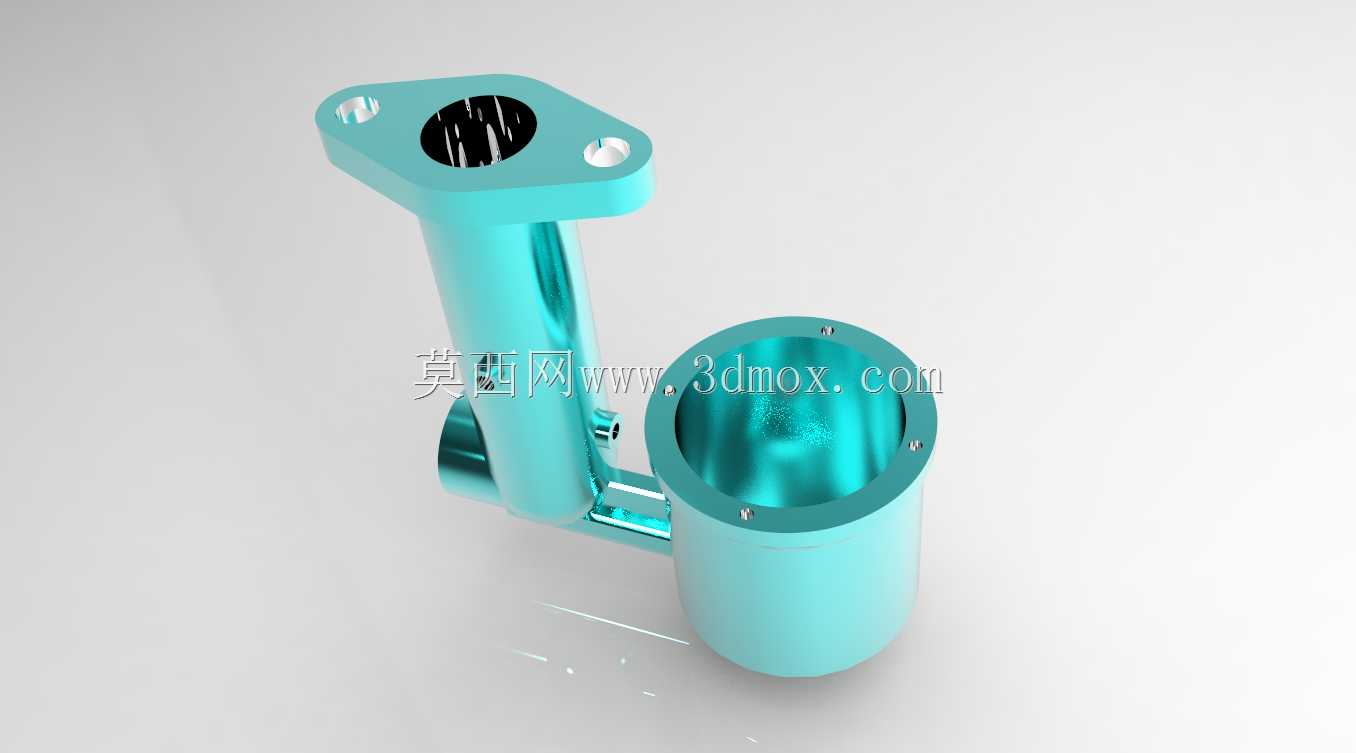

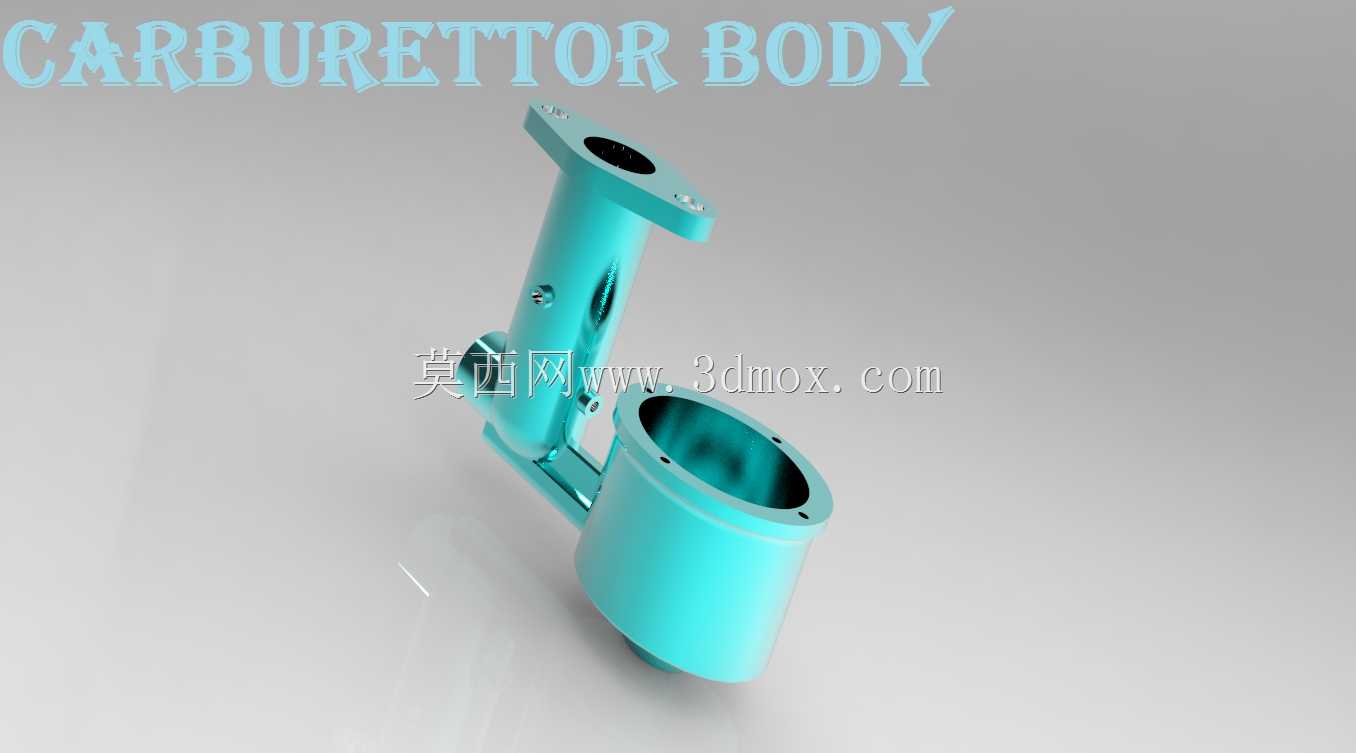

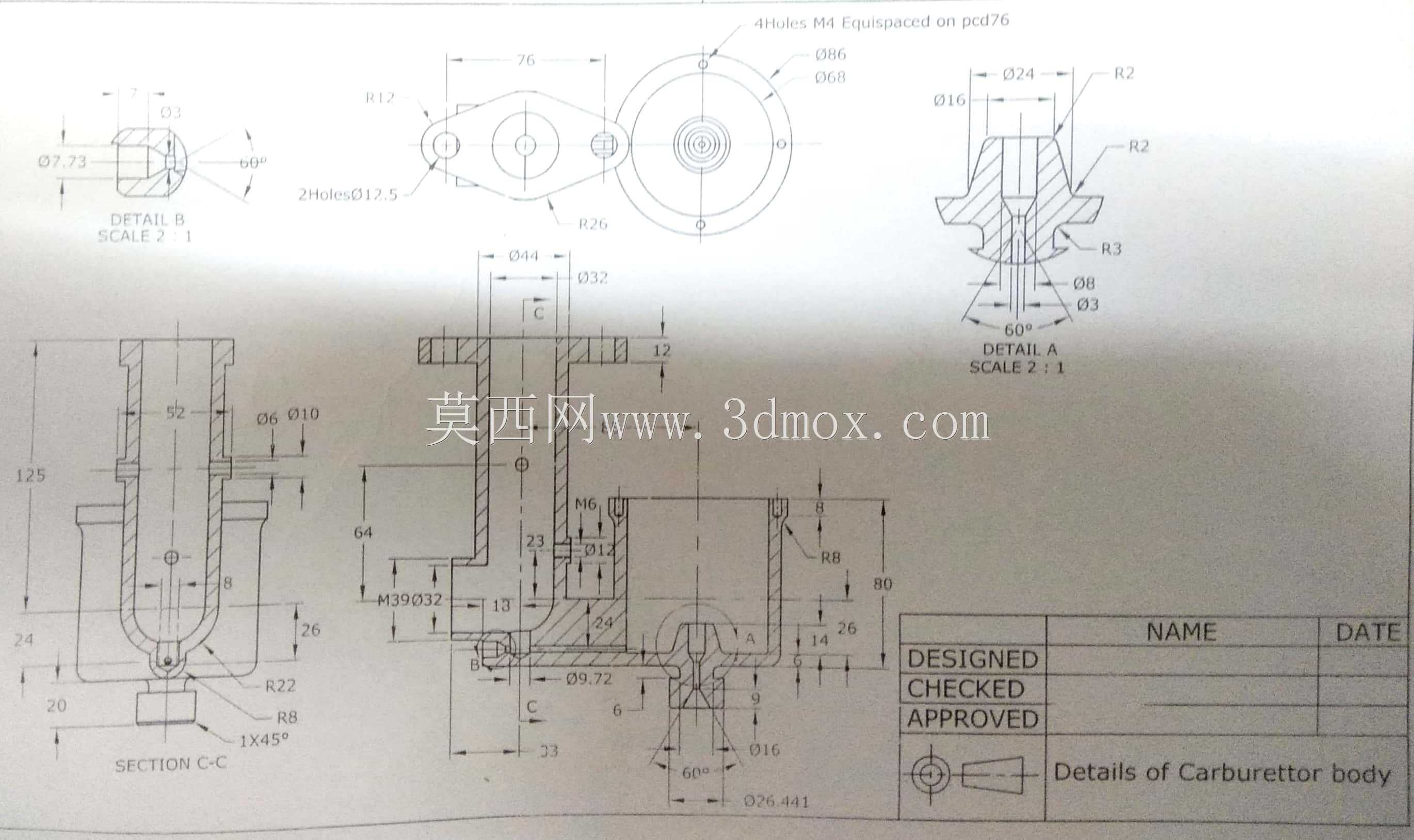

　　化油器作为内燃机燃油供给系统的核心部件，本体结构的模态特性直接关系到整机运行的振动稳定性，尤其在通用小型汽油机、摩托车动力、园林机械动力这类高频振动工况下，本体的固有频率如果与发动机工作激励频率重合，极易引发共振故障，轻则出现连接螺栓松脱、密封面渗漏，重则导致本体开裂、燃油计量失准，直接影响动力输出的平顺性。这款化油器本体的结构设计，首先围绕安装边界做了适配性考量，上部的法兰安装面预留了两个对称的螺栓过孔，孔位间距匹配主流小型单缸汽油机的进气口安装尺寸，法兰面的平面度公差控制在0.05mm以内，保证与进气歧管对接时的密封可靠性，避免出现漏气导致的空燃比失调。下部的浮子室腔体采用一体化铸造成型思路，腔体壁厚做了差异化设计，

　　安装凸台位置局部加厚至4mm，非受力区域壁厚控制在2.5mm，在保证结构刚度的同时尽可能降低铸件重量，减少整机的配重负担。中部的喉管集成通道做了流线型过渡处理，避免气流通过时出现紊流，影响燃油雾化效果，同时在喉管侧方预留了怠速量孔、主量孔的安装螺纹孔位，孔位的同轴度公差控制在0.03mm，保证量孔安装后燃油喷射方向与气流方向匹配，提升不同工况下的燃油混合精度。从模态设计的角度出发，本体的加强筋布局特意避开了发动机常用转速区间的激励频率范围，在浮子室与喉管连接的拐角位置设置了三条辐射状加强筋，既提升了结构的整体刚度，也调整了本体的各阶固有频率，让其一阶固有频率高于发动机最高转速对应的激励频率15%以上，从结构根源上规避共振风险。

　　安装边界上，本体侧面预留了油门转轴的安装通孔，孔位两端设计了衬套压装台阶，保证转轴转动的同轴度，减少长期使用后的磨损旷量；下部浮子室底部预留了放油螺塞的螺纹孔，方便日常维护时排出沉积在浮子室底部的杂质与积水。整个结构的过渡圆角全部做了R2以上的圆角处理，既符合铸造工艺的脱模要求，减少铸件应力集中点，也能避免应力集中导致的疲劳裂纹产生，适配长期振动工况下的使用寿命要求。
